移动通信-Matlab仿真Okumura-Hata传播模型

发布日期:2024-08-24    作者:     来源:     点击:

实验一 Matlab仿真Okumura-Hata传播模型(虚拟仿真)

一、实验目的

1、了解Okumura-Hata模型的应用场合。

2、理解Okumura-Hata模型公式中各个参数的含义。

3、掌握Okumura-Hata模型建模方法及仿真编程方法。

二、实验内容

1、编程建立Okumura- Hata传播模型,画出频率---路径损耗图,要求图中用曲线族的形式表示不同的应用环境和距离。

2、使用建立的Okumura- Hata传播模型,编程预算基站天线高度。

三、实验原理及说明

移动通信系统中的无线电波是在不规则地形情况下进行传播的,在估算路径损耗时,应考虑特定地区的地形因素,预测模型的目标是预测特定点或特定区域(小区)的信号强度,但在方法复杂性和精确性方面差异很大,因此针对不同地形特点,要选择最适合于本地的预测模型。

无线电波传播的特性受不同地形地物环境影响较大,在传播预测模型中通常将地形划分为城区、郊区、开阔地和空间自由传播四种情况,城市郊区人口密度介于乡村和繁华市区,基站规划需同时考虑覆盖范围和用户容量两方面因素,随着移动用户的急剧增加,目前城市郊区基站的覆盖范围通常不足1km,要选择预测模型,需将该地区具有代表性的测量数据代人模型,根据仿真结果以确定出可选用的模型。

Okumura-Hata模型是根据测试数据统计分析得到的经验公式,其适用频率范是150MHz1500MHz,适用于小区半径大于1km的宏蜂窝系統,基站有效天线高度在30m200m之间,移动台有效天线高度在1m10m之间。Okumura-Hata模型以市区传播损耗为基准,在此基础上对其它地形做了修正。

人们通过大量的实地测量和拟合,总结归纳了多种无线电波经验模型。目前应用较为广泛的是Okumura模型,使用该模型时需对影响电波传播特性的参数,如频率因子,距离因子,天线高度进行修正,以获得较准确的预测结果。为了在系统设计时,使Okumura模型能采用计算机进行预测,HataOkumura模型的基本中值场强通过对其他预测模型的分析对比,并与实测数据的仿真比较,得出了Okumuma-Hata预测模型更接近实测值的结论。为使Okumura-Hata模型能采用计算机进行预测,对Okumura-Hata模型的基本中值场强曲线进行了拟合处理,得到基本传输损耗的计算公式。

利用matlab软件,对模型进行仿真,并对结果进行分析。Okumura-Hata模型也是根据突测数据建立的模型,该模型提供的数据较齐全,适用于VHFUHF频段。该模型的特点是:以准平坦地形大城市地区的场强中值路径损耗作为基准,对不同的传播环境和地形条件等因素用校正因子加以修正。

当移动台的高度为典型值hr=1.5m时,按Okumura-Hata模型计算路径损耗的公式为:

Lurban(dB)=69.55+26.16lgfc-13.82lghb-a(hm)+(44.9-6.55lg(hb))lg(d)

其中:

Lurban:市区准平滑地形电波传播损耗中值(dB

fc:工作频率(MHz

hb:基站天线有效高度(m

hm:移动台天线有效高度(m

d:移动台和基站之间的距离(km

ahm):移动台有效天线高度的修正因子

四、实验设备

一台安装MatlabPC机。

五、实验方法

1、采用Okumura-Hata方法分别计算大城市市区地区准平滑地形、郊区和开阔区,基站天线高度是200米,手机天线高度是3米情况下,不同传播距离和不同载波领率条件下的传播损耗中值。画出相应的曲线。

2、分析Okumura-Hata方法比较电波在不同频率、不同场景等情况下传播规律。

3、仿真代码如下:

clearall;

close all;

clc;

hb=200;

hm=3;

Ib1=0;

Ib2=0;

Ib3=0;

Ib4=0;

for d=[1 2 5 10 30 50 60 80 100]

f1=100:0.1:300;

%步长 0.1

f2=300:0.1:3000;

Ib11=69.55+26.16*log10(f1)-13.82*log10(hb)-(8.29*(log10(1.54*hm).^2)-1.1)+((44.9-6.55*log10(

hb))*log10(d)); %大城市 fc<=300hz

Ib12=69.55+26.16*log10(f2)-13.82*log10(hb)-(3.2*(log10(11.754*hm).^2)-4.97)+((44.9-6.55*log

10(hb))*log10(d)); %大城市 fc>=300hz

Ib21=Ib11-2*(log10(f1/28)).^2-5.4;%郊区路径损耗的修正

Ib22=Ib12-2*(log10(f2/28)).^2-5.4;

Ib31=Ib11-4.78*(log10(f1)).^2+18.33*log(f1)-40.94;%开阔地路径损耗的修正

Ib32=Ib12-4.78*(log10(f2)).^2+18.33*log(f2)-40.94;

f=[f1 f2];

%构造一个矩阵

Ib1=[Ib11 Ib12];%大城市

Ib2=[Ib21 Ib22];%郊区

Ib3=[Ib31 Ib32];%开阔地

figure(1);

hold on;

plot(f,Ib1,'r');

title('大城市');

xlabel('频率/MHz');

ylabel('损耗中值/dB');

grid;

figure(2);

hold on;

plot(f,Ib2,'b');

title('郊区');

xlabel('频率/MHz');

ylabel('损耗中值/dB');

grid;

figure(3);

hold on;

plot(f,Ib3,'g');

title('开阔地');

xlabel('频率/MHz');

ylabel('损耗中值/dB');

grid;

End

仿真结果如下:

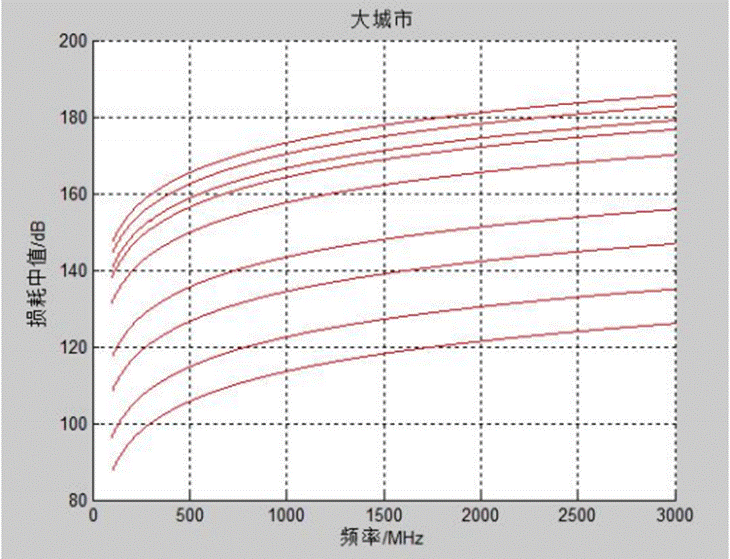

图1-1 大城市损耗中值仿真结果图

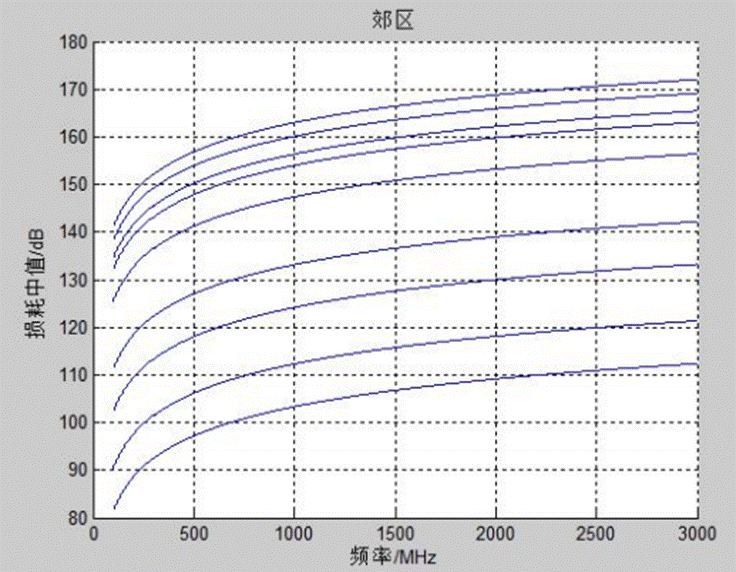

图1-2 郊区损耗中值仿真结果图

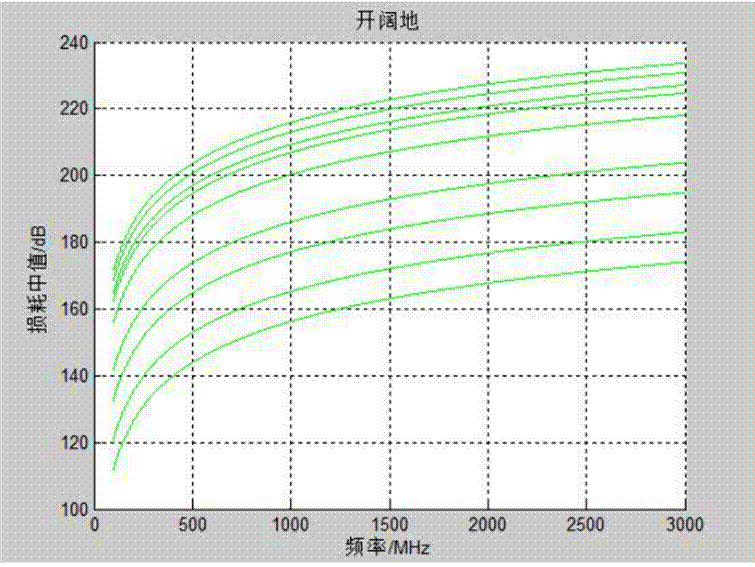

图1-3 开阔地损耗中值仿真结果图
