实验项目名称：振幅调制器

实验项目简介：频谱变换电路可分为频谱搬移电路和频谱非线性变换电路，调制、解调和混频电路属于频谱搬移电路,角度调制与解调电路等属于频谱非线性变换电路。振幅调制简称调幅，调幅有基本的普通调幅（用AM表示）和在此基础上演变出来的抑制载波的双边带调幅（用DSB表示)、单边带调幅（用SSB表示)等。

实验指导：

1、实验目的

1）Multisim常用菜单的使用。

2）掌握振幅调制器的工作原理和设计方法。

3）熟悉仿真电路的绘制及各种测量仪器设备的连接方式。

4）学会利用仿真仪器测量振幅调制器的电路参数、性能指标。

2、实验原理及内容

调制、解调和混频电路是通信设备中的重要组成部分。用待传输的低频信号控制高频载波参数的电路，称为调制电路，有振幅调制和角度调制两大类；解调是调制的逆过程，从高频已调信号中还原出原调制信号的电路，称为解调电路，也称为检波电路；将已调信号的载频变成另―载频的电路，称为混频电路。调制、解调和混频电路都是用以对输入信号进行频谱变换的电路，均需采用具有频率变换功能的电路。熟悉Multisim仿真工具的使用方法，画出振幅调制器仿真原理图，实现模拟乘法器普通调幅电路仿真、模拟乘法器双边带调幅电路仿真、模拟乘法器单边带调幅电路仿真。

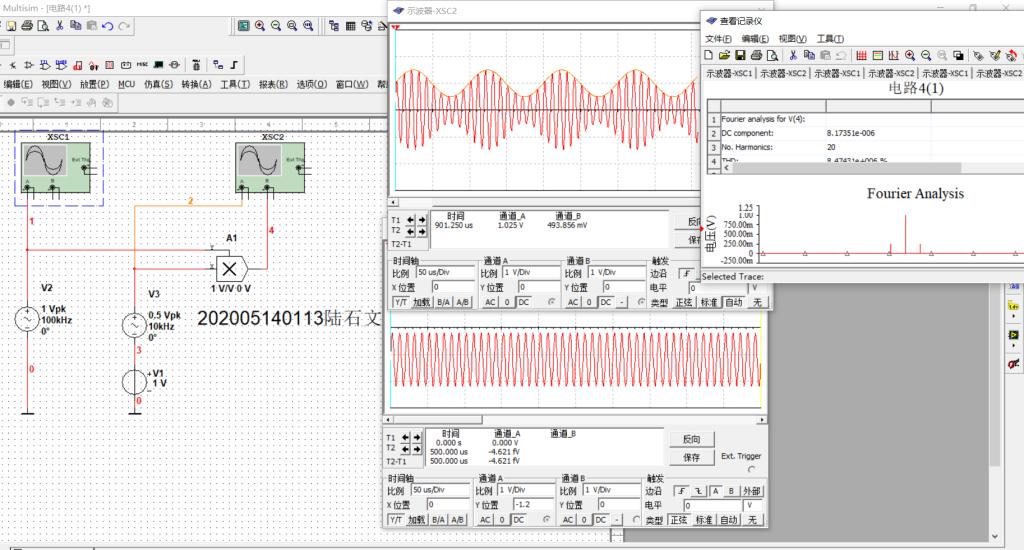

图1模拟乘法器单频调制普通调幅仿真电路、波形图、输出信号频谱图

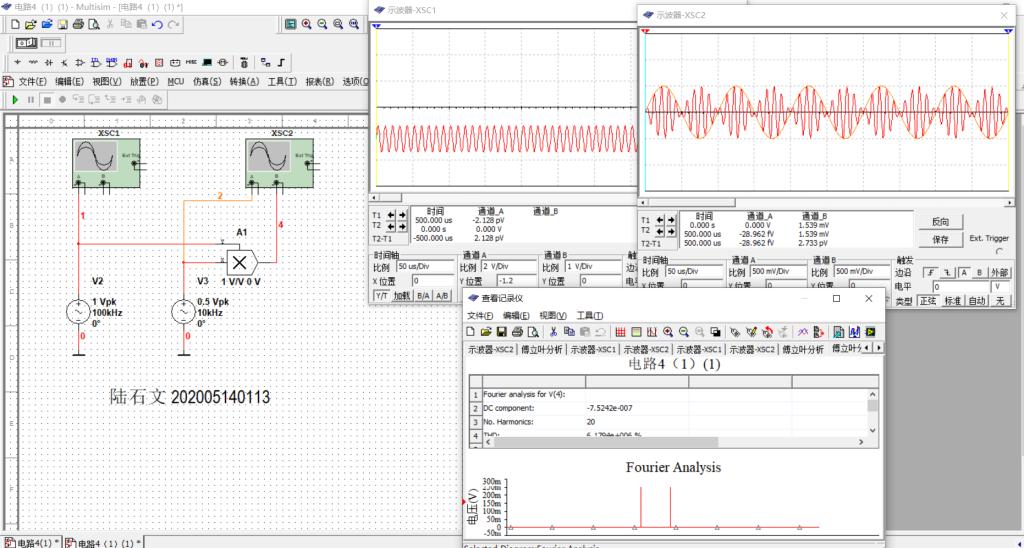

图2模拟乘法器单频调制双边带调制仿真电路、波形图、输出信号频谱图

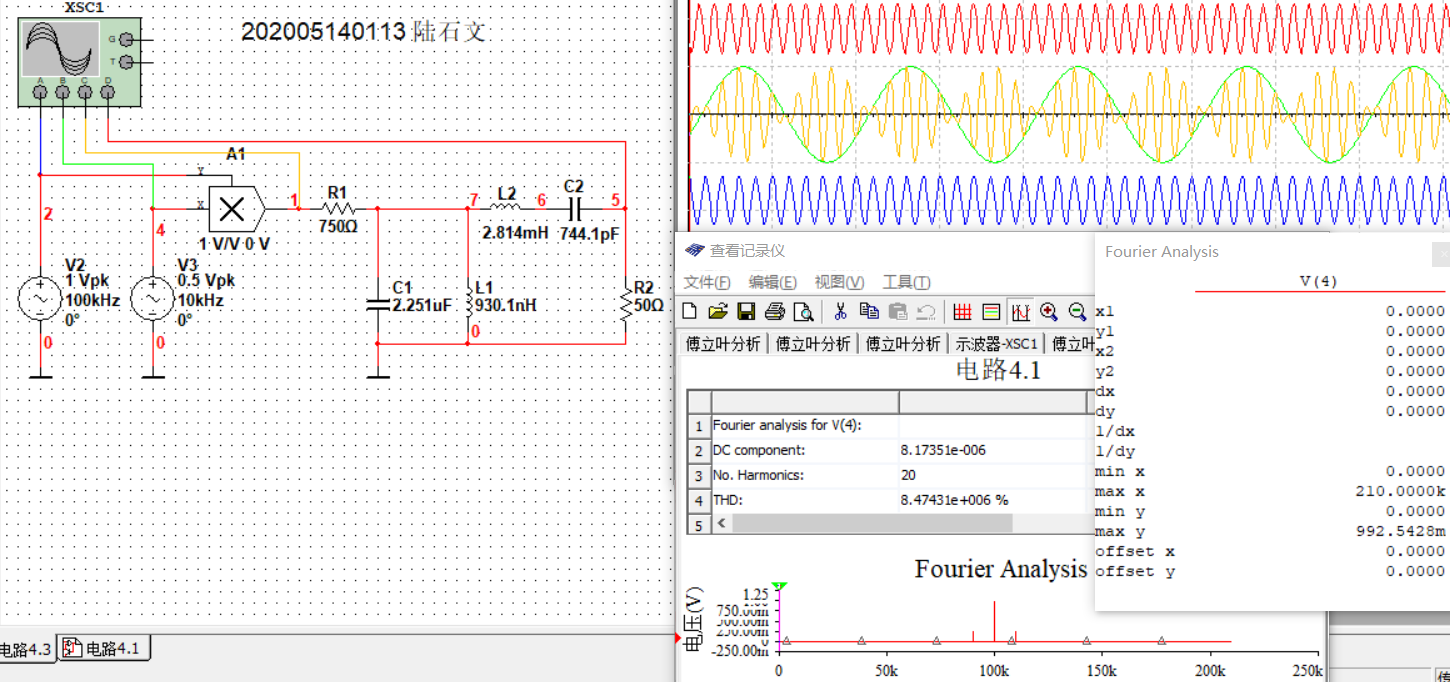

图3模拟乘法器单频调制单边带调制仿真电路、波形图、输出信号频谱图
