实验项目名称：正弦波振荡器

实验项目简介：反馈型振荡器是通过正反馈联接方式实现等幅正弦振荡的电路。这种电路由两部分组成，一是放大电路，二是反馈网络。

实验指导

1、实验目的

1）Multisim常用菜单的使用。

2）掌握正弦波振荡器的工作原理和设计方法。

3）熟悉仿真电路的绘制及各种测量仪器设备的连接方式。

4）学会利用仿真仪器测量正弦波振荡器的电路参数、性能指标。

2、实验原理及内容

普通电容三点式振荡电路，由于晶体管极间存在的寄生电容均与谐振回路并联，会使振荡频率产生偏移，且极间电容的大小会随晶体管工作状态的变化而变化，从而引起振荡频率的不稳定。为此，有改进型电容三点式正弦波振荡电路：克拉泼(Clapp)振荡器和西勒(Seiler) 振荡器。

1）熟悉Multisim仿真工具的使用方法，画出仿真原理图，实现分析。

2）按照实验原理完成克拉泼(Clapp) 振荡器仿真，西勒( Seiler)振荡器仿真。

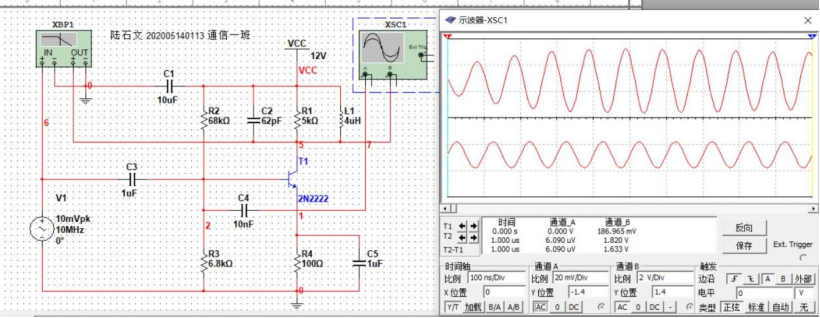

图1克拉泼(Clapp) 振荡器电路图、频率计、波形图

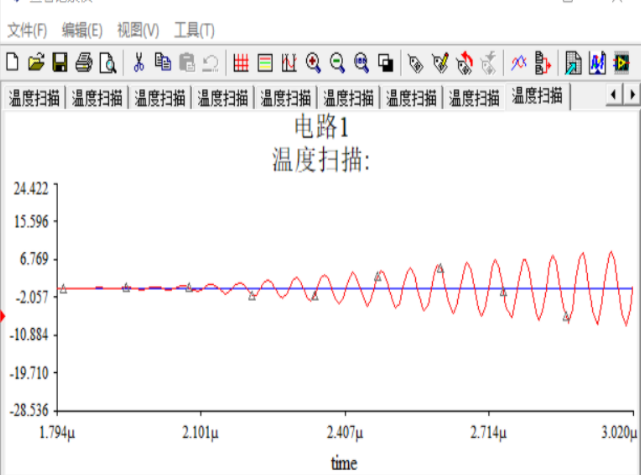

图2克拉泼(Clapp) 振荡器瞬态分析图

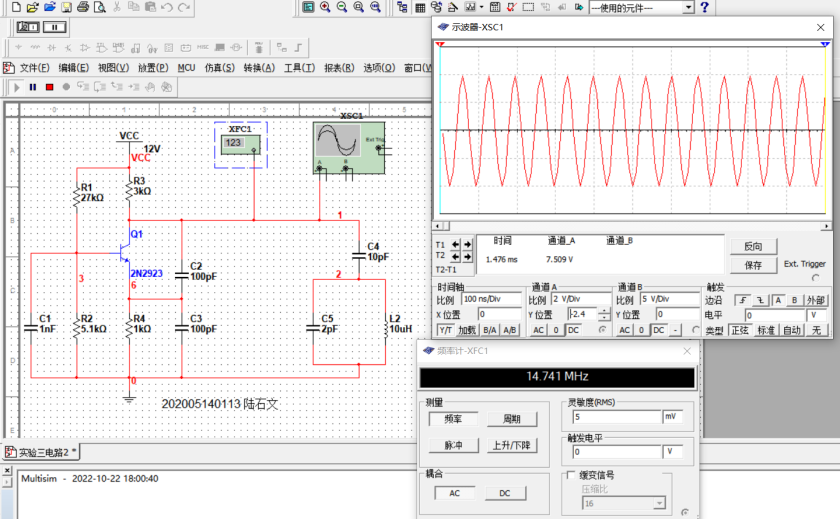

图3西勒振荡器电路图、频率计、波形图（2pF）

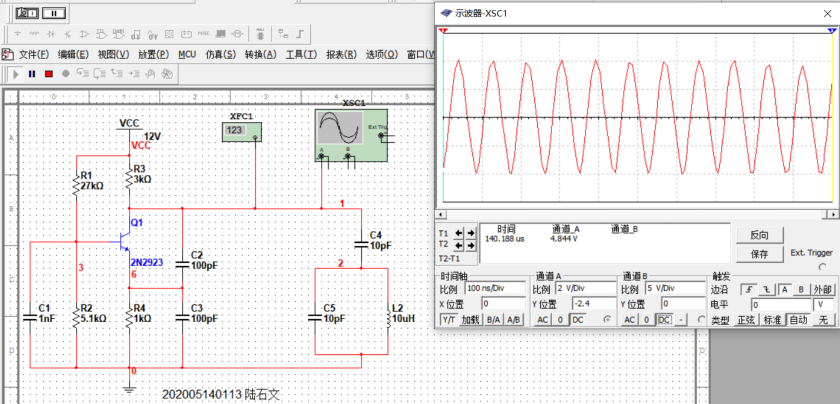

图4西勒振荡器电路图、频率计、波形图（10pF）
