实验项目介绍：本实验一次基于Multisim的高频仿真实验，高频功率放大电路主要用来对高频信号进行高效率的功率放大。由于工作频率高，相对带宽窄，高频功率放大电路一般都采用LC谐振回路作为负载，故又称为谐振功率放大电路。

实验指导：

1、实验目的与要求

1）Multisim常用菜单的使用。

2）掌握高频功率放大器的工作原理和设计方法。

3）掌握功放的动态特性、放大特性和负载特性。

4）熟悉仿真电路的绘制及各种测量仪器设备的连接方式。

5）学会利用仿真仪器测量高频功率放大器的电路参数、性能指标。

2、实验原理及内容

高频功率放大电路主要用来对高频信号进行高效率的功率放大。由于工作频率高，相对带宽窄，高频功率放大电路一般都采用LC谐振回路作为负载，故又称为谐振功率放大电路。为了提高效率，谐振功率放大电路常工作在一个信号周期内只有小于半个信号周期的时间内有集电极电流流通的丙类状态。由于谐振回路频率调节困难，谐振功率放大电路主要用来放大固定频率信号或中心频率固定的窄带信号，所以谐振功率放大电路也称为窄带功率放大电路。

1）熟悉Multisim仿真工具的使用方法，画出高频功率放大器仿真原理图，实现负载仿真分析与放大特性仿真分析。

2）按照实验原理完成谐振功率放大基本电路仿真，谐振功率放大电路特性分析仿真。

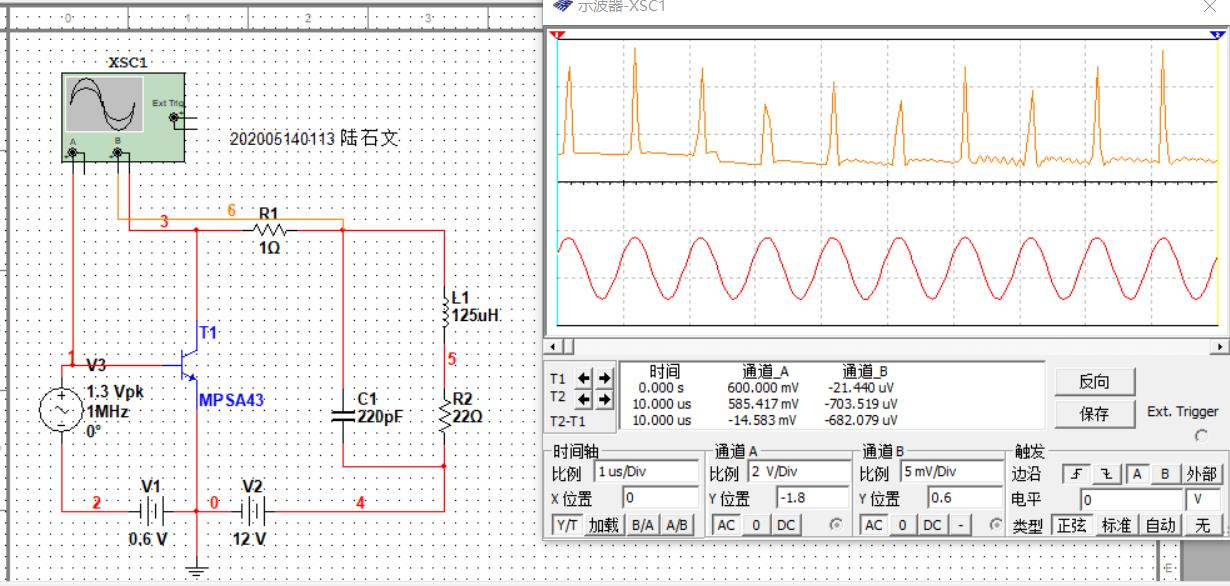

图1电路图、输入电压与输出电流图

图2电路图、输出电压与输出电流图

图3负载特性图

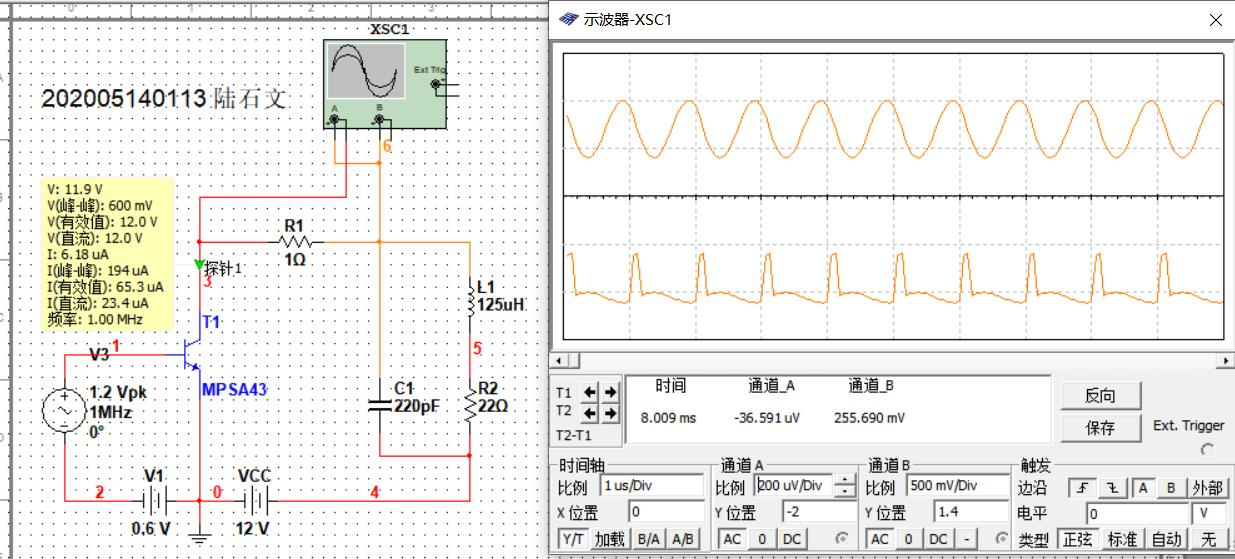

图4电源为1.2V放大特性仿真图与游标检测图

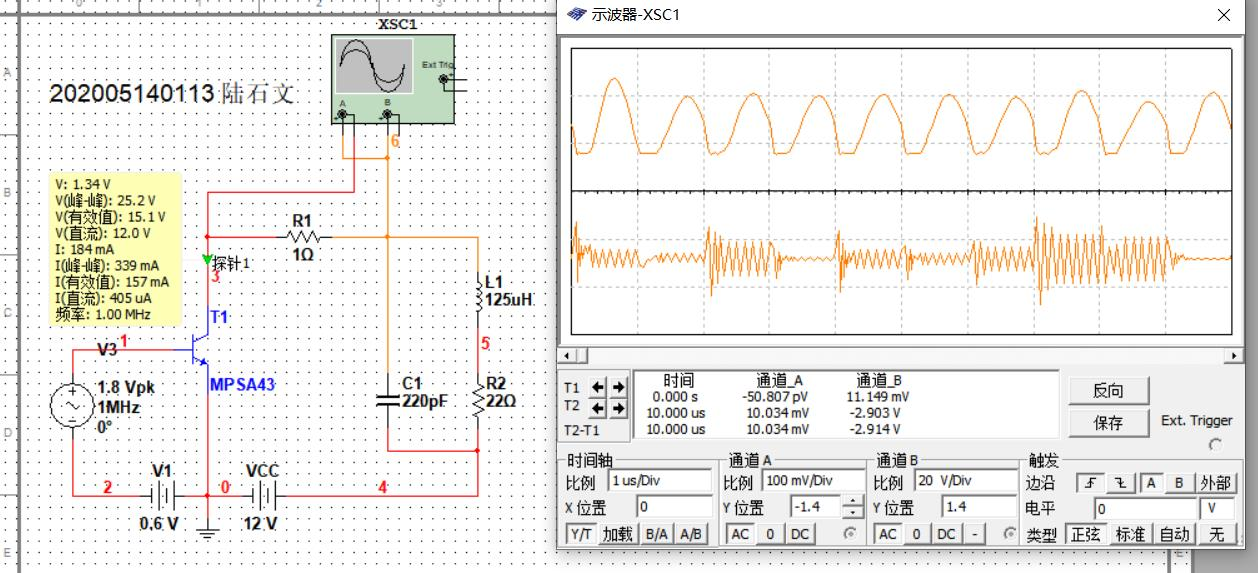

图5电源为1.8V放大特性仿真图与游标检测图

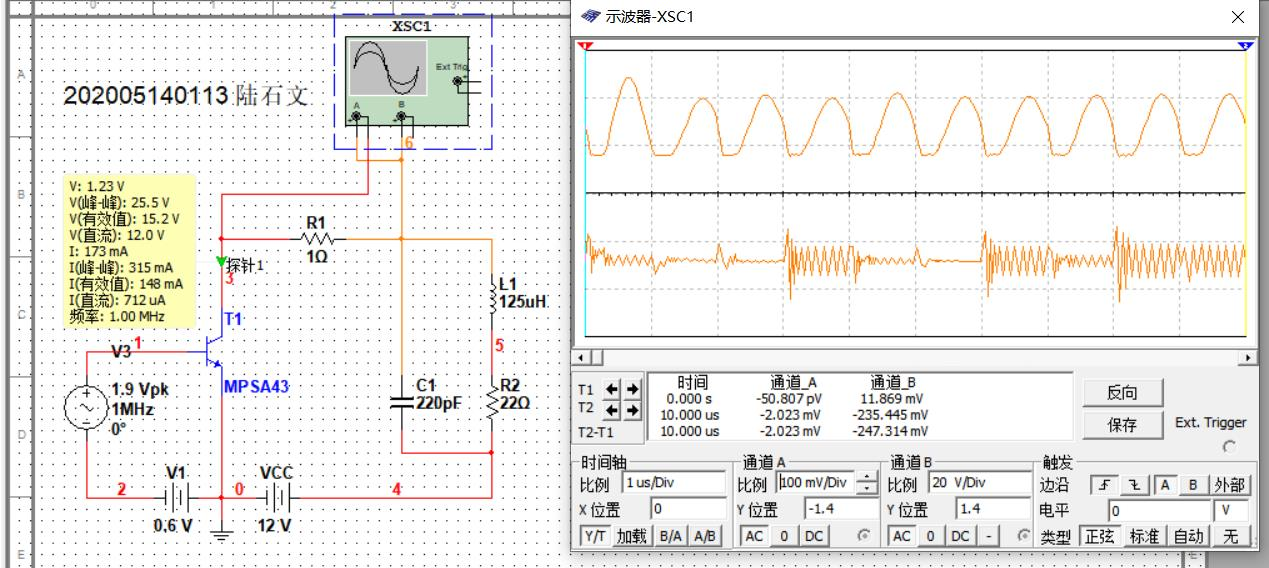

图6电源为1.9V放大特性仿真图与游标检测图

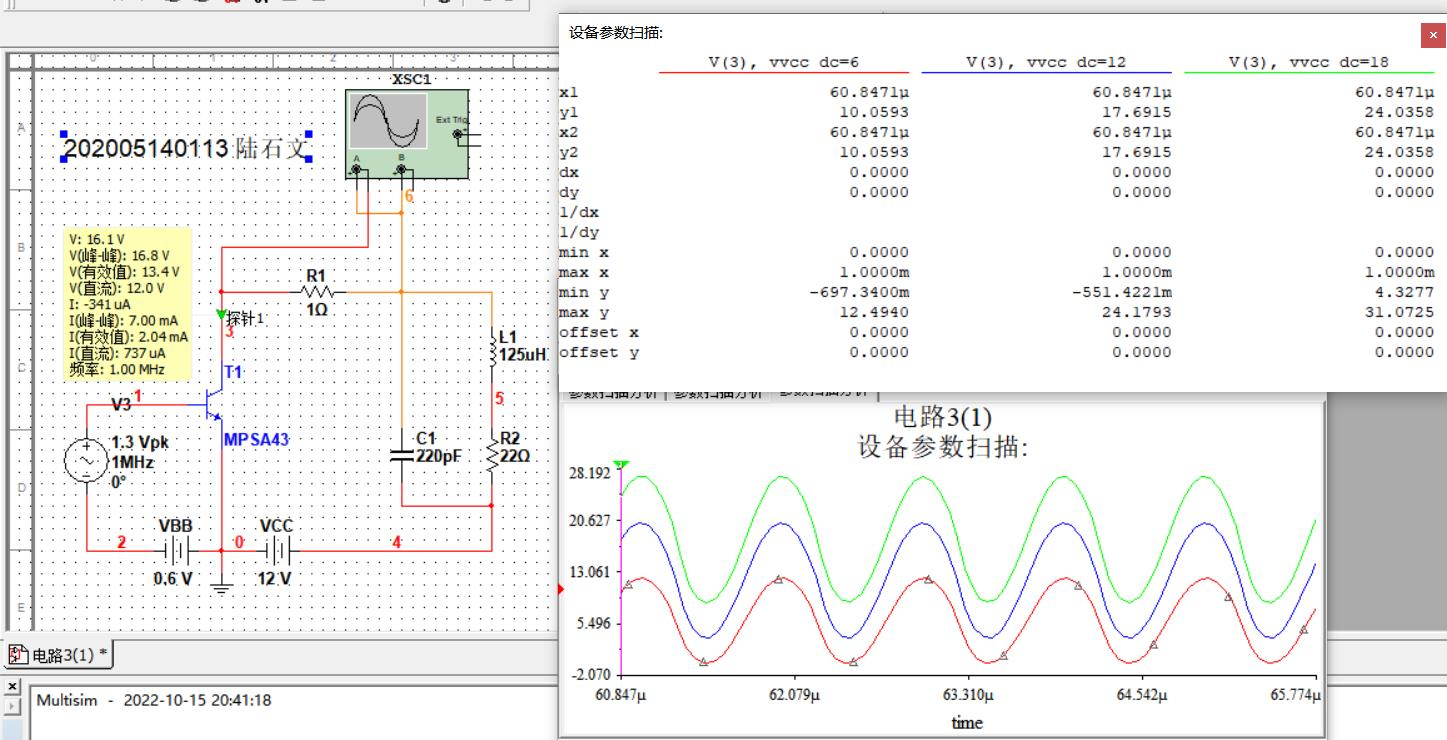

图7电源为VCC魏6/12/18V输出电压波形图
