实验项目介绍：本实验一次基于Multisim的高频仿真实验，内容涉及谐振放大器的输入输出波形观察、频率响应特性的测试以及负截电阻对性能影响的分析。

实验指导：

1、实验目的与要求

 1）了解Multisim的基本功能，初步学习其使用方法

 2）熟悉谐振放大器电路结构及工作原理

 3）掌握谐振放大器的放大与选频功能的测试方法

 4）掌握谐振放大器的性能参数的测试方法

2、实验原理及内容

高频小信号谐振放大电路一般是在通信系统中对高频小信号进行线性电压放大的单元电路，通常采用由单谐振回路或双耦合谐振回路作负载的放大电路构成，其放大器件可采用单管、双管组合电路或集成电路等组成，其主要功能是用作信号接收机中的高频放大和中频放大。

1）熟悉Multisim仿真工具的使用方法，画出高频小信号调谐放大器仿真原理图，用示波器测出输入、输出电压波形图，运用交流分析，或波特仪分析信号的幅频特性与相频特性。

2）按照实验原理完成单调谐回路谐振放大电路仿真，双调谐回路谐振放大电路仿真。

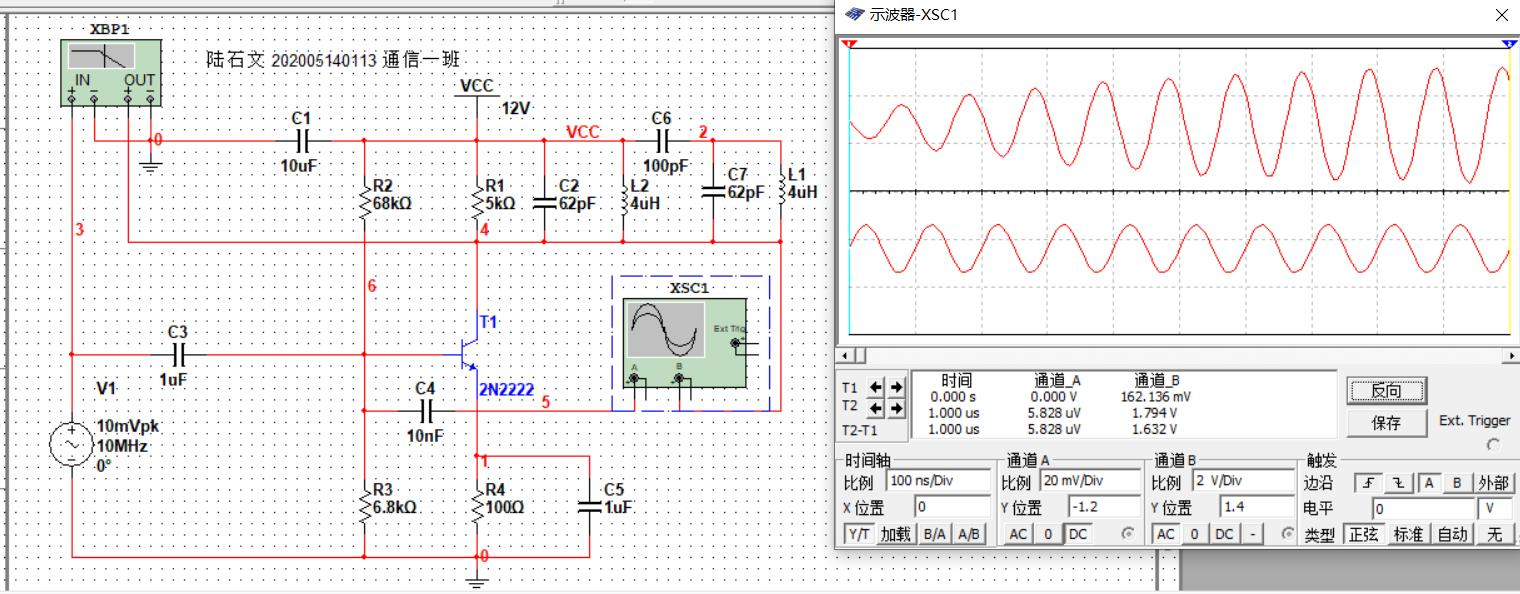

图1 单调谐回路谐振放大电路电路图与输入、输出波形

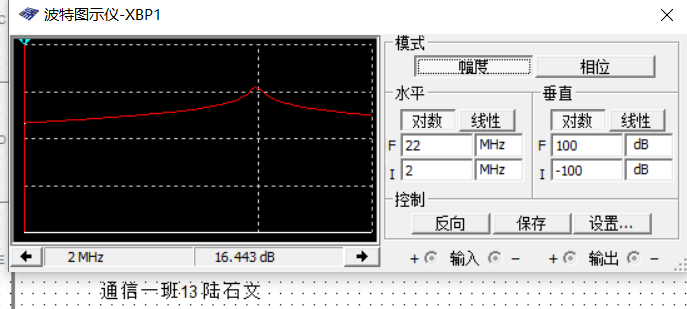

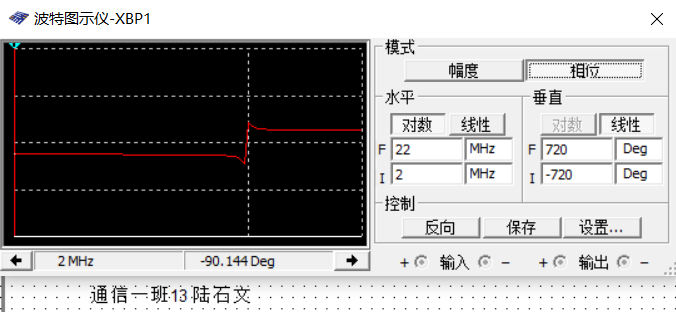

图2 幅频特性和相拼特性图

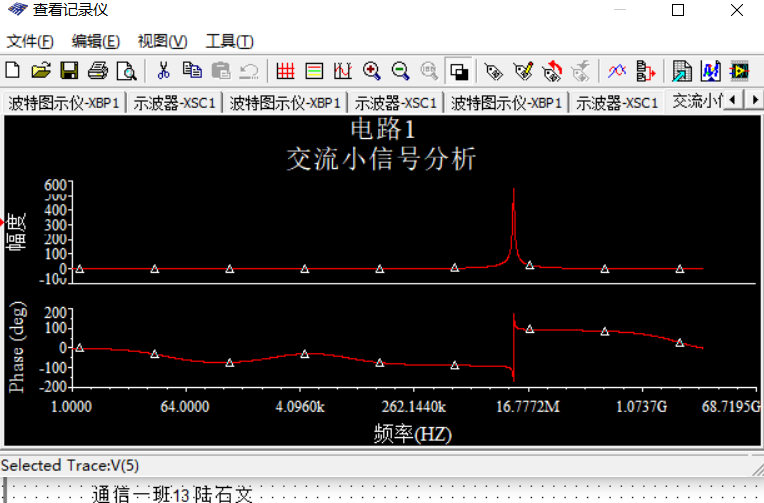

图3交流分析图

图4双调谐回路谐振放大电路电路图与输入、输出波形

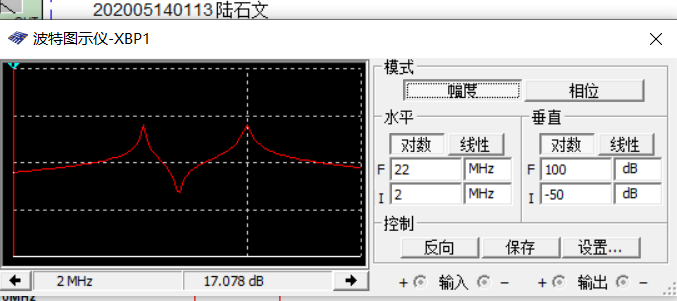

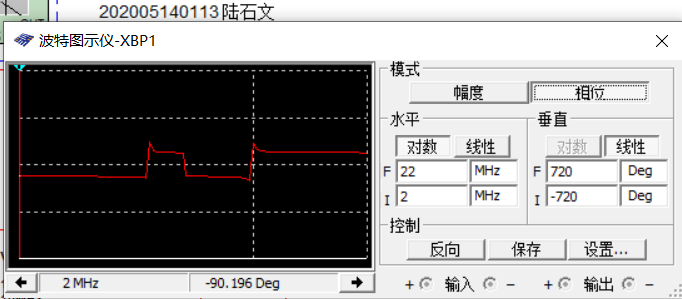

图5幅频特性和相拼特性图

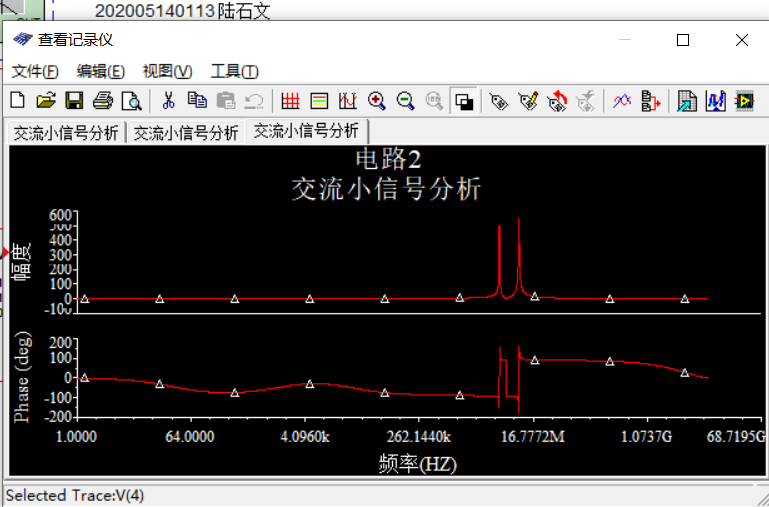

图6交流分析图
