FSK调制与解调实验

一、实验目的

理解和掌握FSK调制器的工作原理及性能测试；掌握SystemView程序设计的方法。

二、实验内容

利用SystemView设计FSK调制与解调。

三、实验原理及说明

频移键控（Frequency Shift Keying，FSK）用二进制数字基带信号控制正弦载波的频率。在2FSK中，载波的频率只有两种变换状态，分别对应二进制信息“0”或“1”。

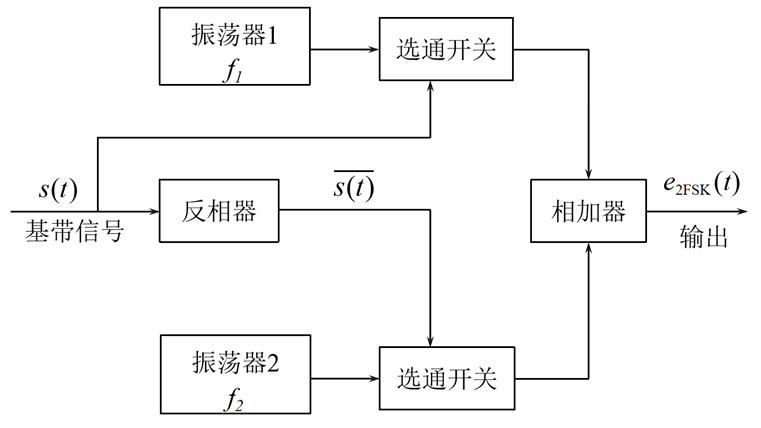

信号的产生方法为键控法，其对应的框图如图1所示。

图1

2ASK信号的解调方法有相干解调和非相干解调两种方式，分别如图2、图3所示。本实验解调方法选用相干解调。

图2

图3

四、实验设备

一台安装SystemView的PC机。

五、实验方法

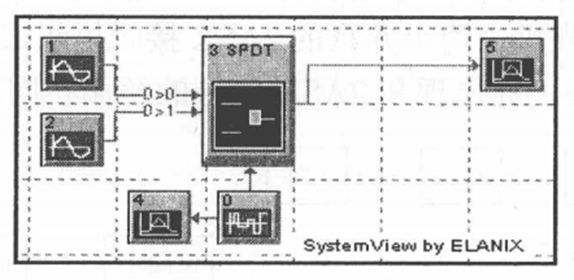

根据图1给出的信号的产生方法框图，可以建立基于SystemView仿真的模型图，如图4所示。

图4

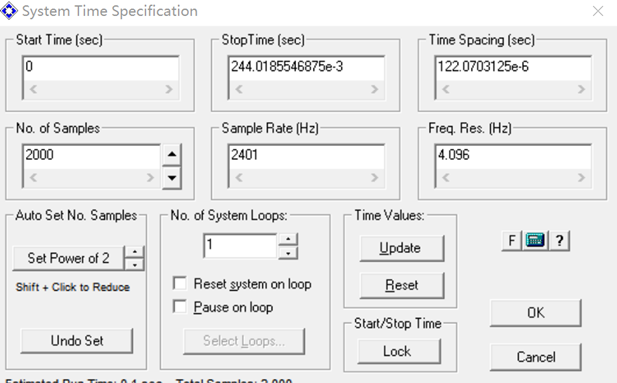

其中，系统的时间设置为：采样频率2000Hz，采样点数2401，时间参数设置如图5所示。

图5

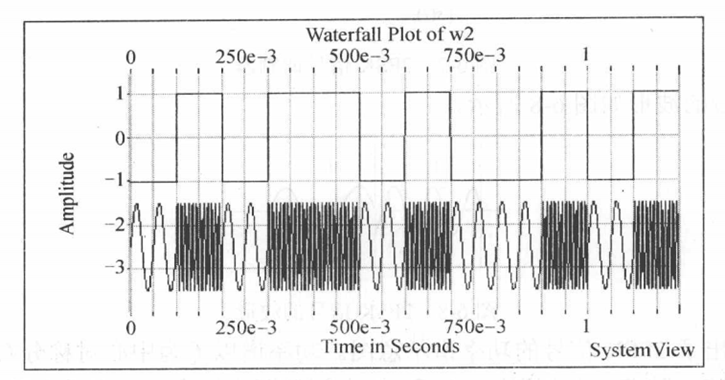

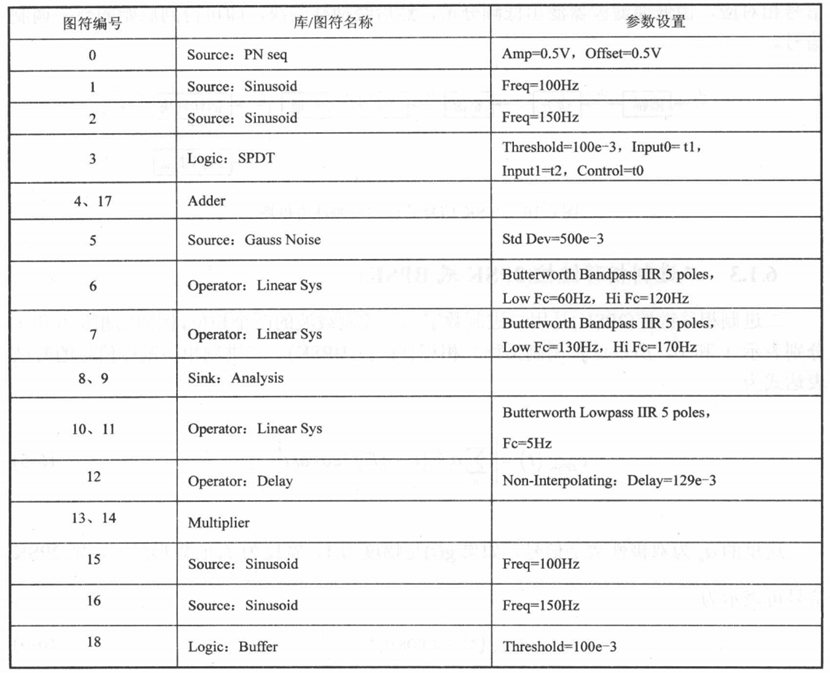

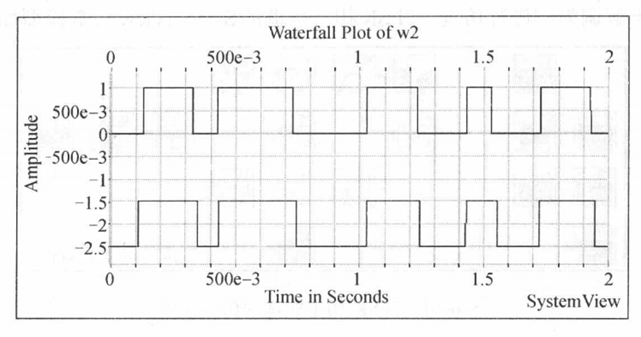

系统各图符的参数设置图6所示，仿真结果如图7所示。

图6

图7

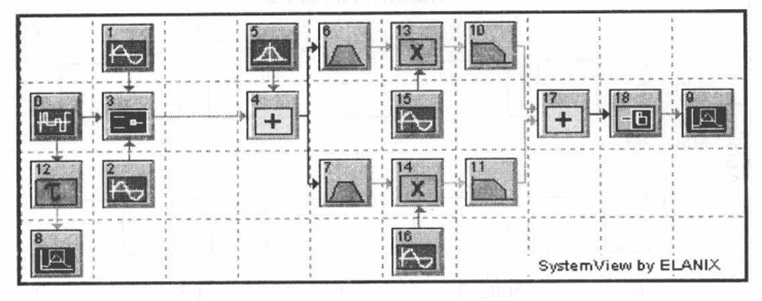

包络检波解调2ASK信号的SystemView仿真模型如图8所示。

图8

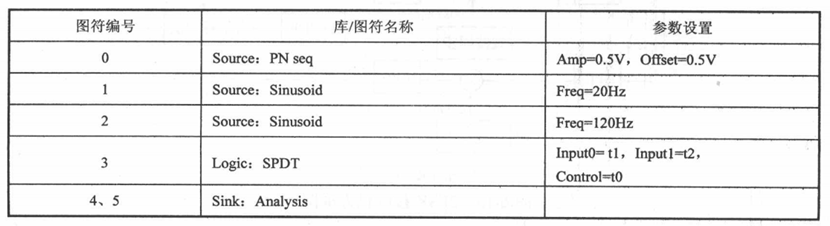

其中，系统的时间设置为：采样频率10kHz，采样点数20001。系统各图符的参数设置图9所示，仿真结果如图10所示。

图9

图10
