ASK调制与解调实验

一、实验目的

理解和掌握ASK调制器的工作原理及性能测试；掌握SystemView程序设计的方法。

二、实验内容

利用SystemView设计ASK调制与解调。

三、实验原理及说明

振幅键控（Amplitude Shift Keying，ASK）用二进制数字基带信号控制正弦载波的幅度。在2ASK中，载波的幅度只有两种变换状态，分别对应二进制信息“0”或“1”。

信号的产生方法有两种，分别为模拟法、键控法，其对应的框图如图1、图2所示。

图1

图2

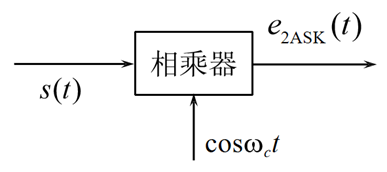

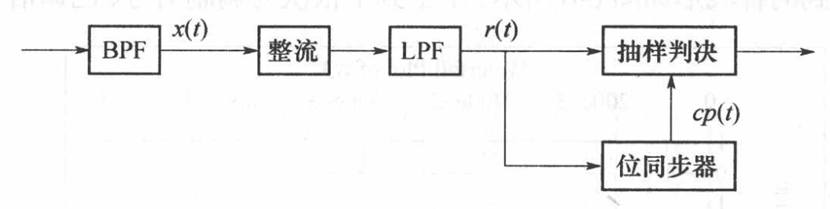

2ASK信号的解调方法有包络检波和相干解调两种方式，分别如图3、图4所示。相干解调需要在接收端产生一个本地的相干载波，设备复杂，所以在2ASK系统中很少使用相干解调。本实验解调方法选用包络检波。

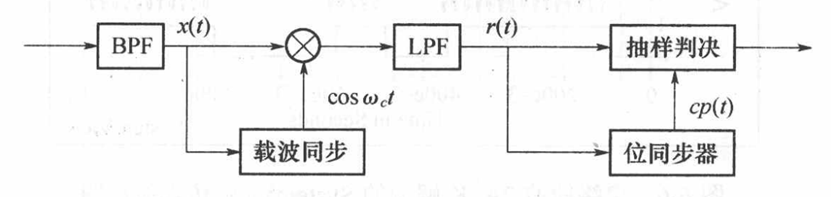

图3

图4

四、实验设备

一台安装SystemView的PC机。

五、实验方法

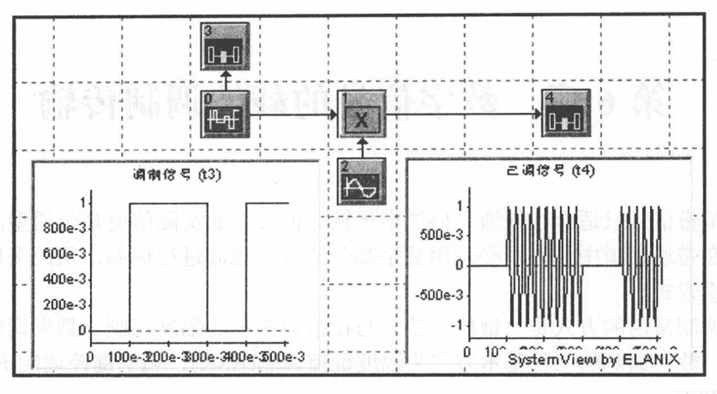

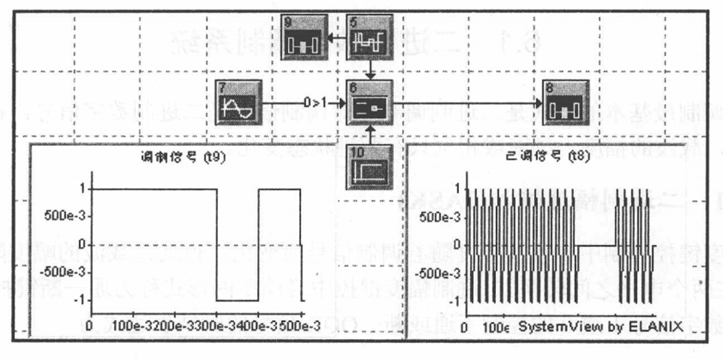

根据图1、图2给出的信号的产生方法框图，可以建立基于SystemView仿真的模型图，模拟法如图5所示、键控法如图6所示。

图5

图6

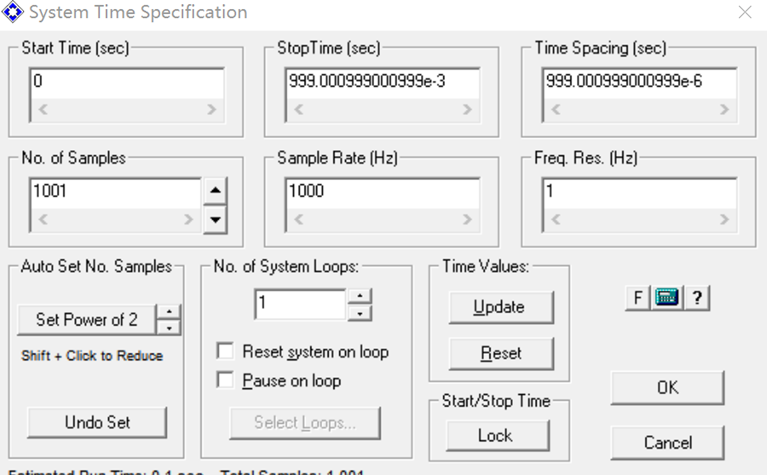

其中，系统的时间设置为：采样频率1000Hz，采样点数1001，时间参数设置如图7所示。

图7

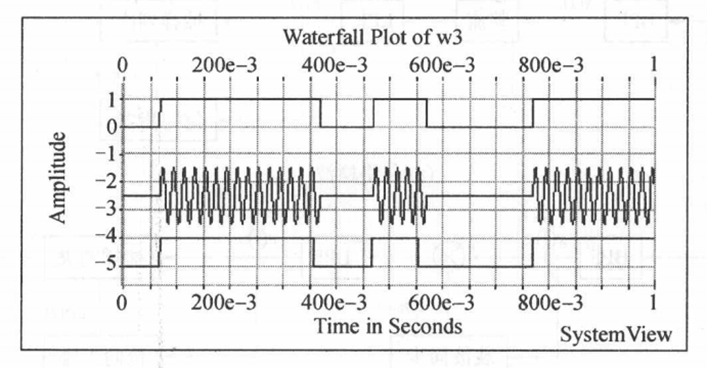

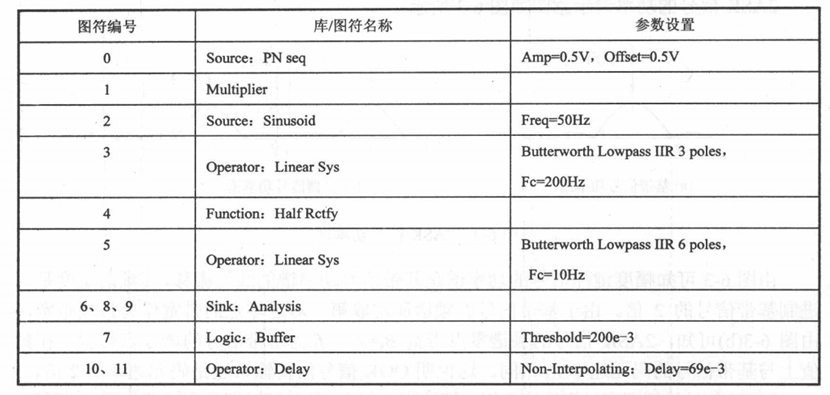

系统各图符的参数设置图8所示，仿真结果如图9所示。

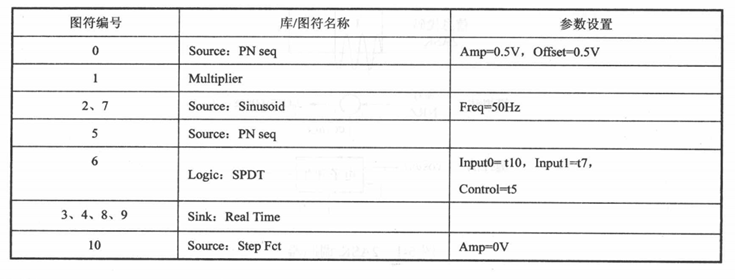

图8

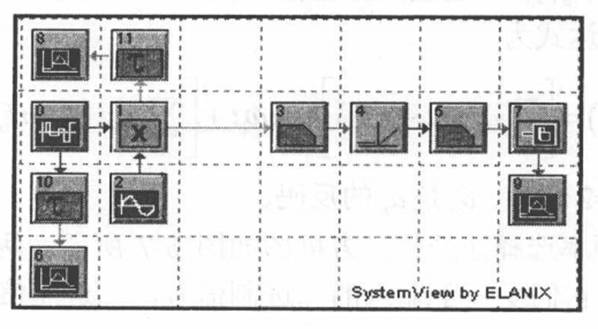

包络检波解调2ASK信号的SystemView仿真模型如图9所示。

图9

其中，系统的时间设置为：采样频率1000Hz，采样点数1001。系统各图符的参数设置图10所示，仿真结果如图11所示。

图10

图11
