数字基带传输系统实验

一、实验目的

理解和掌握数字基带传输系统的原理；掌握SystemView程序设计的方法；掌握各组成部分的作用。

二、实验内容

利用SystemView设计数字基带传输系统。

三、实验原理及说明

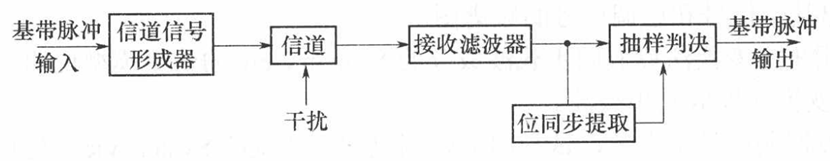

数字基带传输系统的组成框图如图1所示。它主要由码型变换器、发送滤波器信道、接收滤波器、位同步提取电路、抽样判决和码元再生电路等部分组成。

图1

各组成部分的作用简述如下：

信道信号形成器：基带脉冲输入的数字基本信号，常常不适合直接加到信道上进行传输。信道信号形成器通过对输入的基带信号进行码型变换和波形变换，将其变换为适合于在信道传输的基带信号。

信道：信息传输的通道。信息在信道上传输时，由于信道不理想及噪声的干扰波形会产生畸变。

接收滤波器：对产生畸变的波形进行均衡以消除或减小码间串扰，同时滤除带外噪声。

抽样判决：在规定的时刻抽样并判决出信息，再产生出数字基带信号。为保证正确恢复信号，位同步提取是必不可少的。

四、实验设备

一台安装SystemView的PC机。

五、实验方法

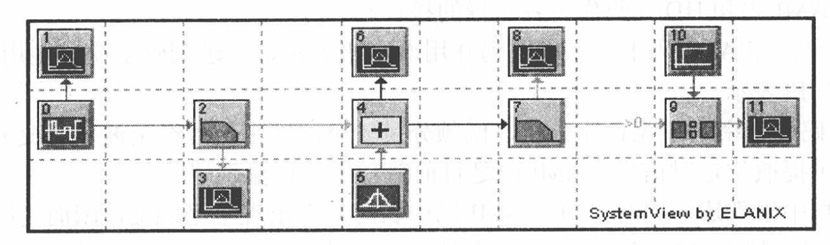

根据图1给出的数字基带传输系统的组成框图，可以建立基于SystemView仿真的模型图，如图2所示。

图2

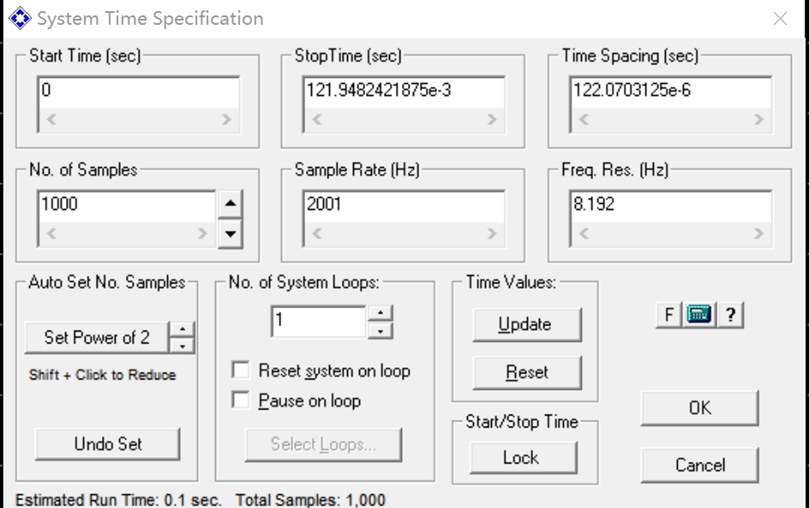

其中，系统的时间设置为：采样频率1000Hz，采样点数2001，时间参数设置如图3所示。

图3

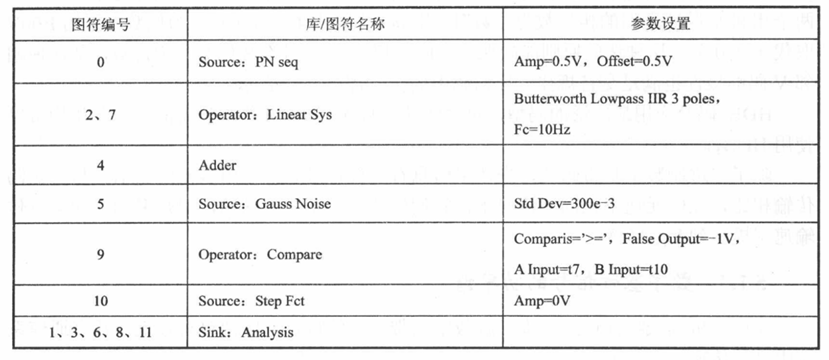

系统各图符的参数设置图4所示，其中，图符0是速率为10Hz的基带信号，图符2为发送滤波器，用图符3观察发送信号。图符5模拟信道噪声，用图符6来观察信道信号。图符7为收滤波器，图符8观察接收信号。图符9和图符10对接收到的图符7的接收信号抽样判决，输出的信码有图符11观察。仿真结果如图5所示.

图4

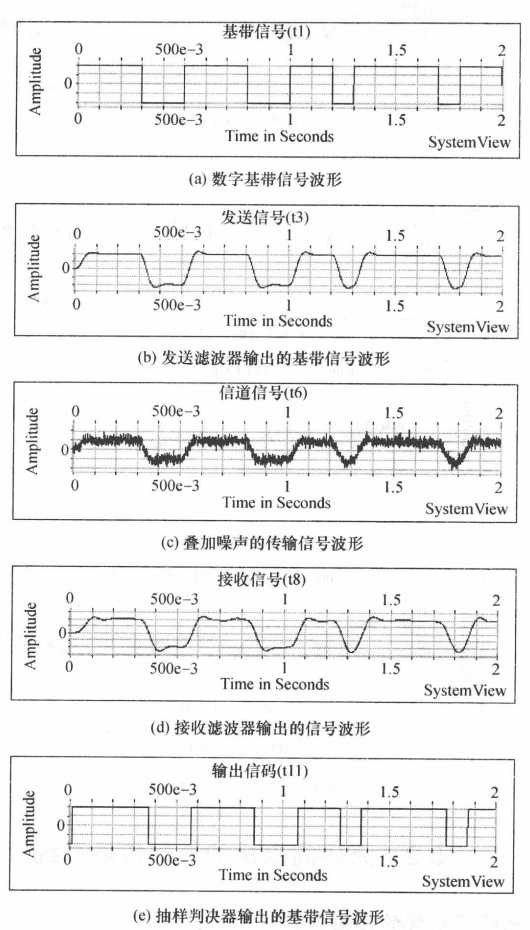

图5
