振幅调制与解调实验

一、实验目的

理解和掌握振幅调制（AM）与解调的原理；掌握SystemView程序设计的方法；了解信号噪声对传输特性的影响；完成对信号的调制、传输、滤波、解调过程的仿真。

二、实验内容

利用SystemView设计振幅调制（AM）与解调系统。

三、实验原理及说明

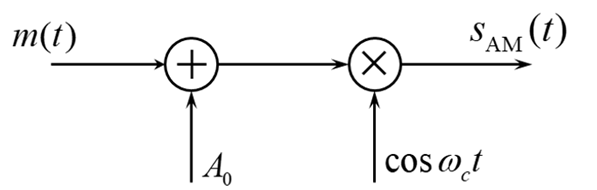

图1为振幅调制框图，其中m(t)为基带信号，A₀为直流分量，   为载波，   为调制信号。

图1

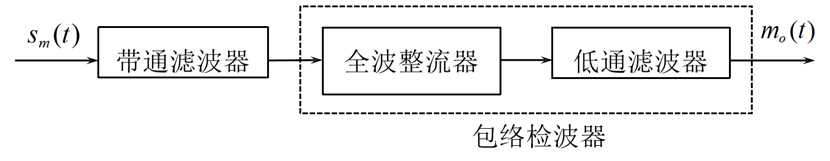

调幅信号的解调有两种主要的方法，一种是像DSB信号解调一样的同步解调，另一种是不用本地同步载波的包络检波法解调。由于包络检波法电路很简单，又不需要本地同步的载波，因此，目前对 AM信号的解调都是用包络检波法。图2为振幅解调框图，其中   为已调信号，   为输出信号。

图2

四、实验设备

一台安装SystemView的PC机。

五、实验方法

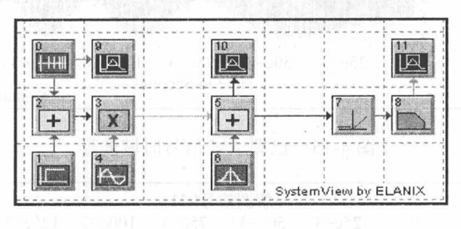

在发送端，把基带信号m(t)与直流分量A₀相加后，乘以载波   就可以实现AM调制。在进行调制后，将调制信号经过半波器后，再经过低通滤波器，即可恢复出原始信号   。根据上述调制原理可以建立调幅信号系统的SystemView仿真模型，如图3所示。

图3

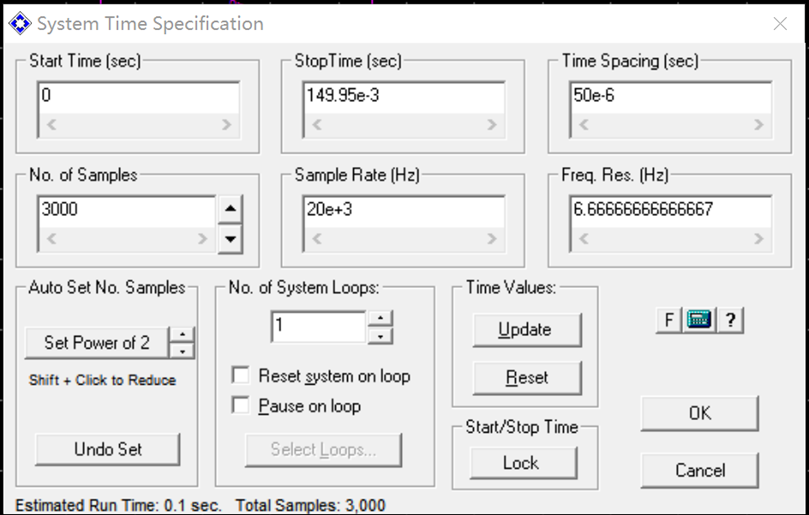

其中，系统的时间设置为：采样频率20kHz，采样点数3000，时间参数设置如图4所示。

图4

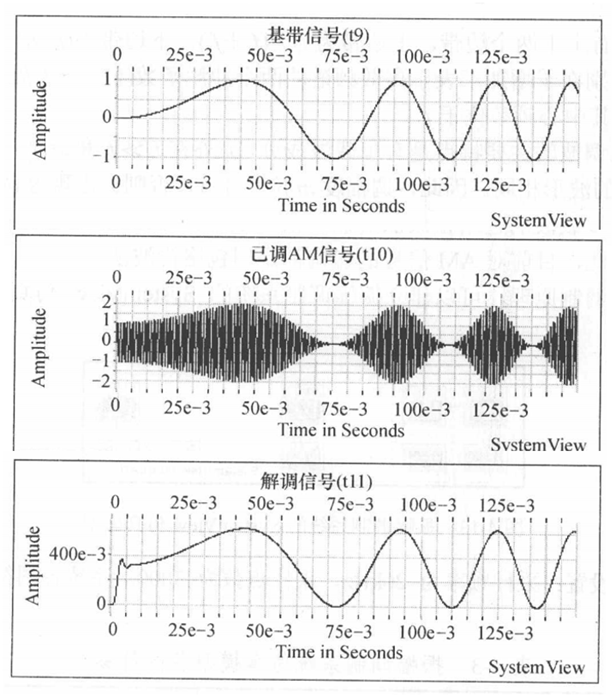

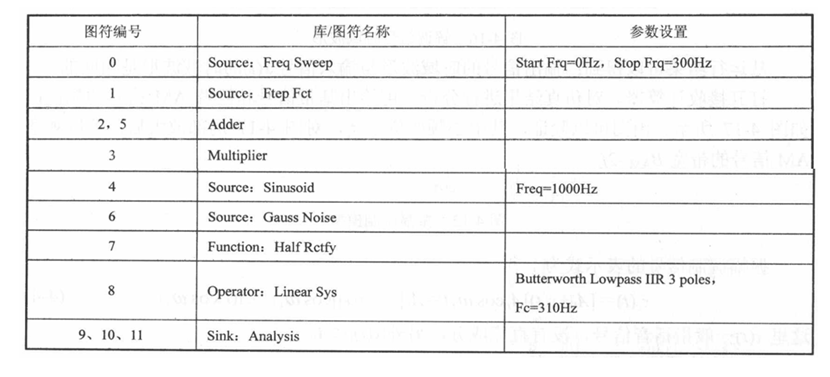

系统各图符的参数设置图5所示，仿真结果如图6所示

图5

图6

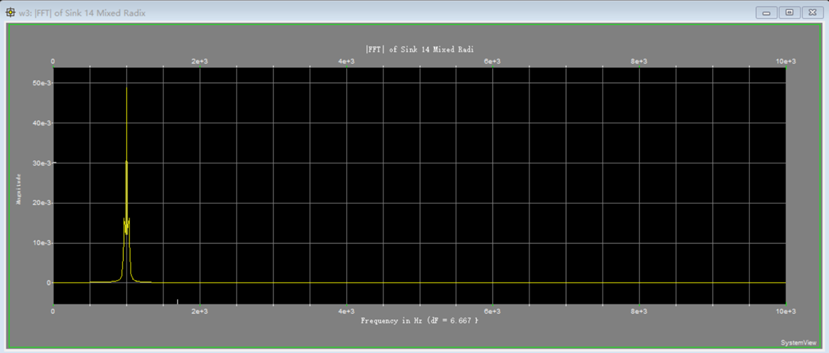

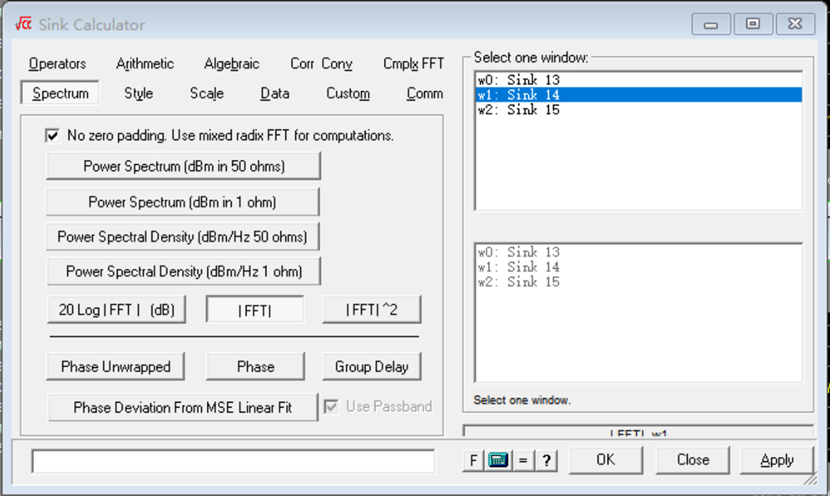

从运行结果可以得到:输出信号的时域波形与输入信号m(t)的时域波形是相同的。打开接收计算器，对仿真结果进行分析，操作设置如图7所示，可绘出基带信号和已调AM信号的频谱，如图8所示。

图7

图8
