双边带调制与解调实验

一、实验目的

理解和掌握双边带调制(DSB)与解调的原理；掌握SystemView程序设计的方法；了解信号噪声对传输特性的影响。

二、实验内容

利用SystemView设计双边带调制(DSB)与解调系统。

三、实验原理及说明

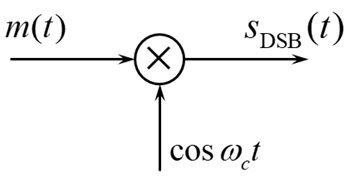

图1为双边带调制框图，其中m(t)为基带信号，   为载波，   为调制信号。

图1

在常规双边带调制时，由于已调波中含有不携带信息的载波分量，故调制效率较低。为了提高调制效率，在常规调幅的基础上抑制载波分量，使总功率全部包含在双边带中。这种调制方式称为抑制载波双边带调制，简称双边带调制（DSB）。

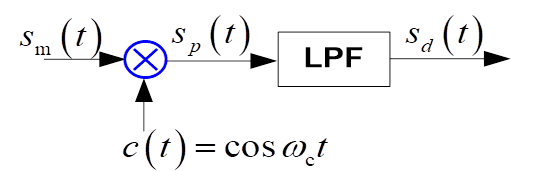

图2为双边带解调框图，其中   为已调信号，   为相干载波，   为输出信号。

图2

双边带解调只能采用相干解调，将已调信号乘上一个与调制器同频同相的载波，将已调信号的频谱搬回到原点位置，通过低通滤波器，滤除高频分量，使得无失真地恢复出原始调制信号。

四、实验设备

一台安装SystemView的PC机。

五、实验方法

在发送端，把基带信号m(t)乘以余弦载波   就可以实现DSB调制。

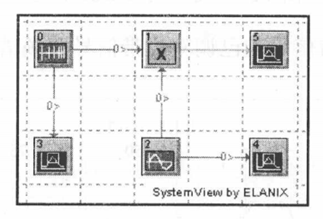

输出已调信号为   =m(t)   ，根据上述调制原理可以建立双边带信号的SystemView仿真模型，如图3所示。

图3

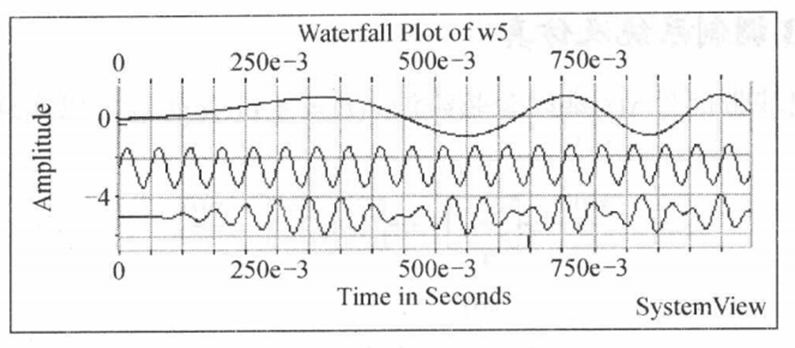

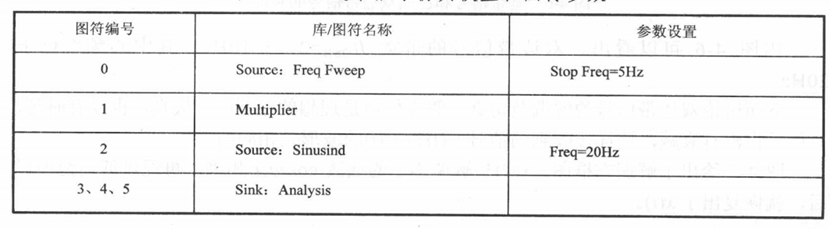

其中，系统的时间设置为：采样频率1024Hz，采样点数1024，系统各图符的参数设置图4所示，仿真结果如图5所示。

图4

图5

在进行调制后，将调制信号与解调器中的载波   相乘，再经过低通滤波器以后，即可恢复出原始信号m(t)。DSB同步解调的SystemView仿真模型如图6所示。

图6

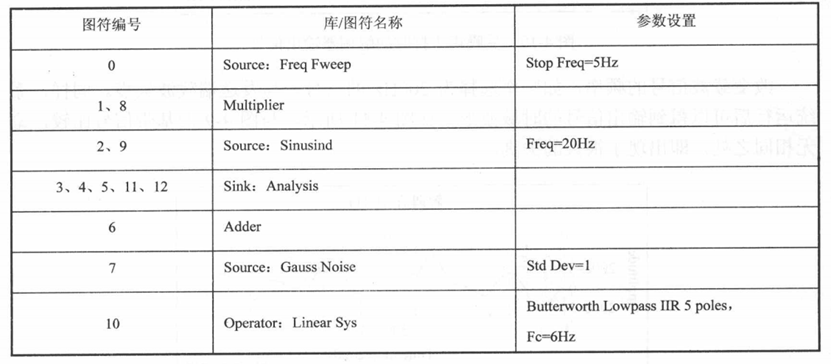

其中，系统的时间设置为：采样频率256Hz，采样点数256，系统各图符的参数设置图7所示，仿真结果如图8所示。

图7

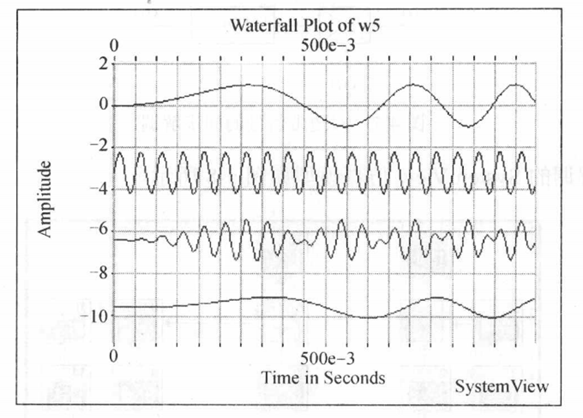

图8
