通信原理-MSK调制与解调实验

发布日期:2024-08-25    作者:     来源:     点击:

MSK调制与解调实验

一、实验目的

理解和掌握多进制调制MSK与解调的工作原理及性能测试;掌握SystemView程序设计的方法。

二、实验内容

利用SystemView设计MSK调制与解调。

三、实验原理及说明

MSK(最小频移键控)是移频键控FSK的一种改进形式。在FSK方式中,每一码元的频率不变或者跳变一个固定值,而两个相邻的频率跳变码元信号,其相位通常是不连续的。所谓MSK方式,就是FSK信号的相位始终保持连续变化的一种特殊方式。

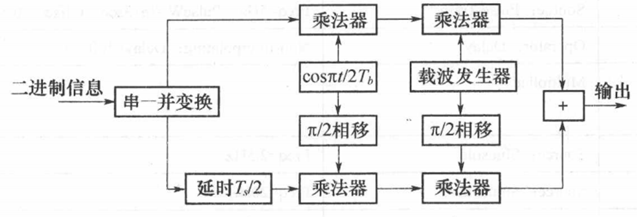

产生MSK信号的方法有很多,正交法是其中的一种,正交幅度键控法产生MSK信号原理框图如图1所示。

  1733836272936

图1

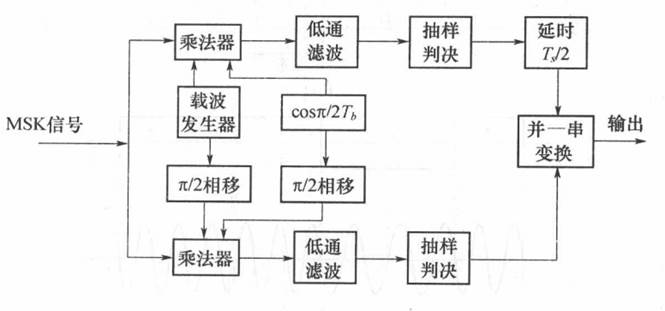

MSK信号的正交解调原理如图2所示。

图2

四、实验设备

一台安装SystemViewPC机。

五、实验方法

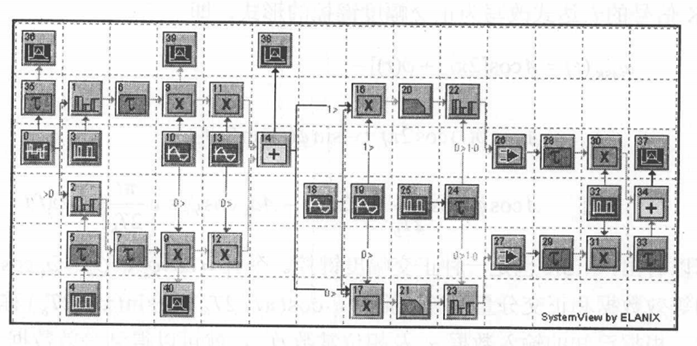

根据图1、图2给出的信号的产生方法及解调原理框图,可以建立基于SystemView仿真的模型图,如图3所示。

  1733836563569

图3

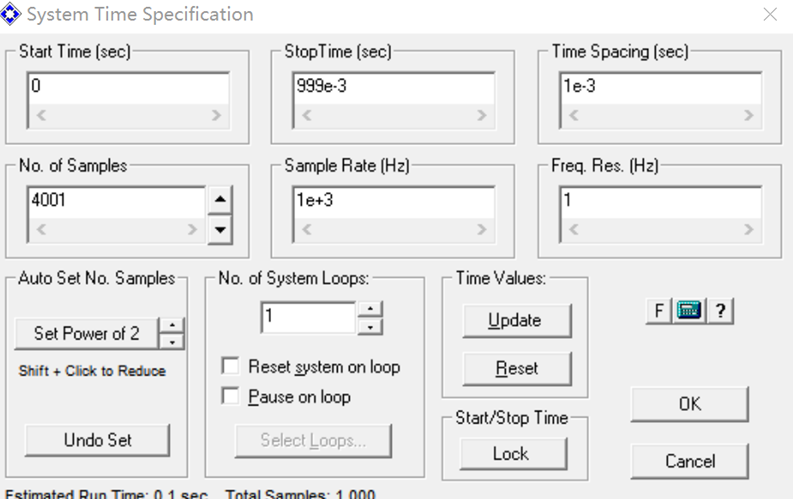

其中,系统的时间设置为:采样频率1000Hz,采样点数4001,时间参数设置如图4所示。

  1733836597835

图4

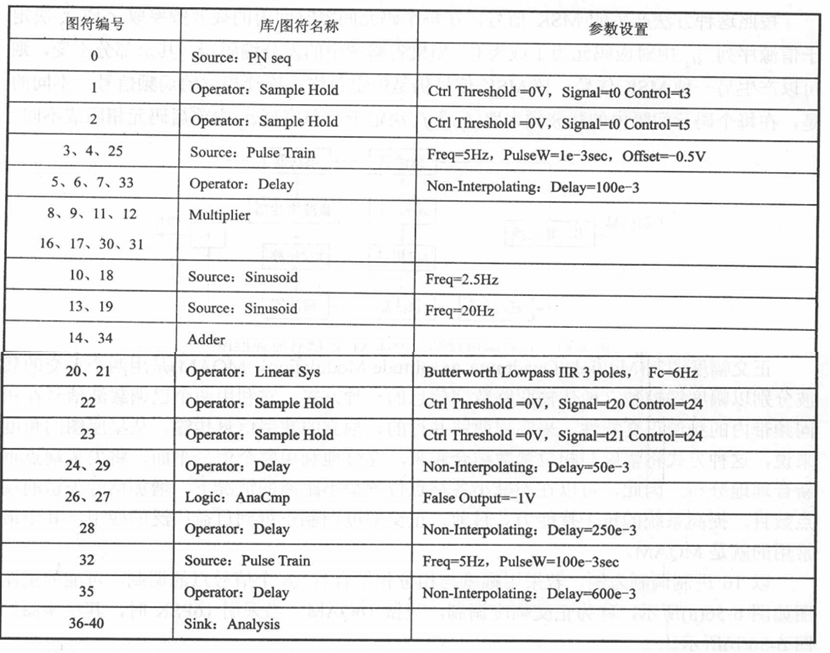

系统各图符的参数设置图5所示,其中,加法器图符14以左的图符构成调制部分,由PN码发生器图符0产生的二进制脉冲信息,经由图符1~图符7组成的串一并变换系统变换后,由图符8~图符10对两路信号进行正交调相。接收端,图符22~图符27完成对两路信号的抽样判决,图符30~图符 34 实现并-串变换。

  1733836720649

图5

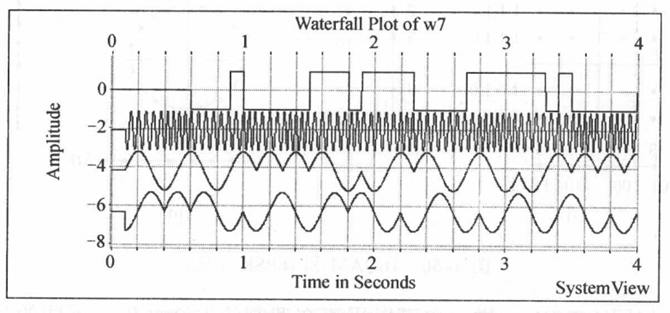

仿真得到的波形图如图6所示,从上到下依次为调制信号、已调信号、同相路信号和正交路信号。

  1733836746566

图6

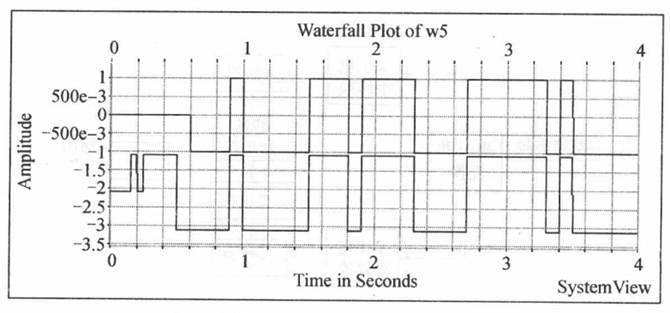

调制信号和解调信号的仿真波形如图7所示。可以看出,经过短暂的非稳态后接收端对接收到的信号进行了正确的解调。

  1733836759718

图7
