晶体管共射放大器
一、实验目的
1．学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2．掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
二、实验内容
在Multisim软件平台上，搭建分压偏置放大电路，调用平台中的万用表测量静态工作点，调用函数信号发生器及示波器测试输入输出波形。
三、实验原理及说明
能将微弱的信号放大的电路称为放大电路或放大器。三极管共射放大电路是将交流输入信号叠加在直流静态工作电压上，使三极管基极、发射极之间的正向电压发生变化，通过三极管的电流放大作用，使流过集电极电阻上的电流有更大的变化，即可在集电极电阻上产生比输入信号大的多的电压变量，从而实现交流输入信号的电压放大。
三极管共射放大电路实验参考原理图如图1所示。其分压偏置电路采用电阻Rb1（=Rp1+R2）和Rb2（=R3）组成；三极管发射级对地电阻Re（=R6+R5）用来稳定电路的静态工作点；三极管基极输入端电容器C1和集电极输出端电容器C2实现交流耦合使输入信号与输出信号与直流偏置分离。在电路中交流信号源Vs经R1作为三极管共射放大电路的输入信号Vi，输入信号Vi经放大电路后，输出与Vi相位相反的输出信号VO。

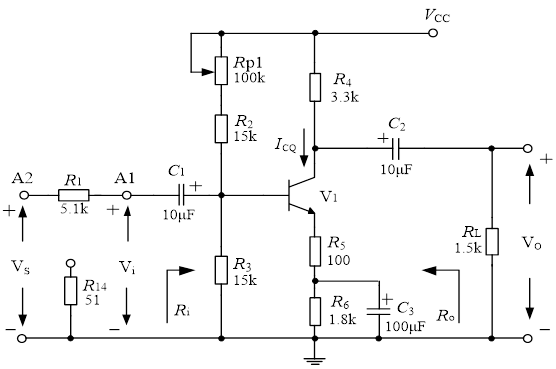

图1 三极管共射放大电路
四、实验设备
一台安装Multisim的PC机。
五、实验方法
1、双击鼠标左键，打开
软件。进入编辑界面，如图2所示。

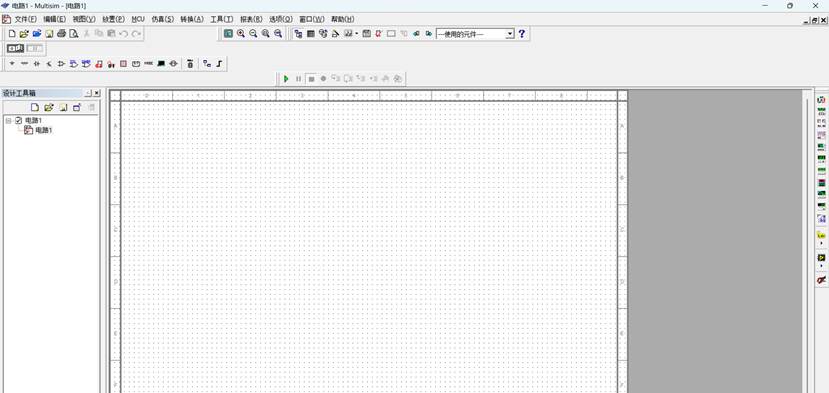

图2 Multisim编辑界面图
2、调用窗口中左侧上面的器件，在界面中搭建电路图，工具栏界面图如图3所示。搭建电路图如图4所示。

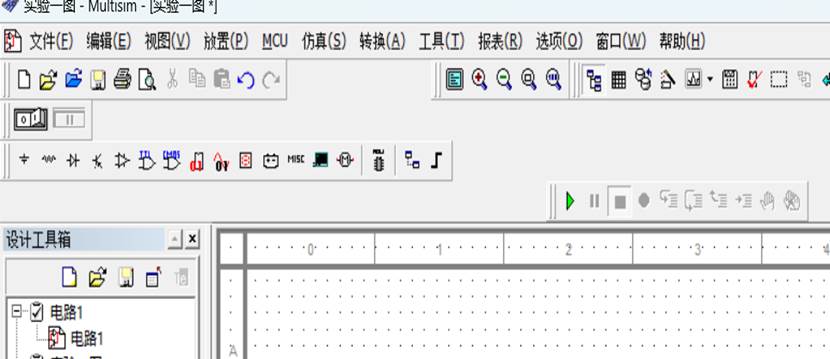

图3 Multisim工具栏界面图

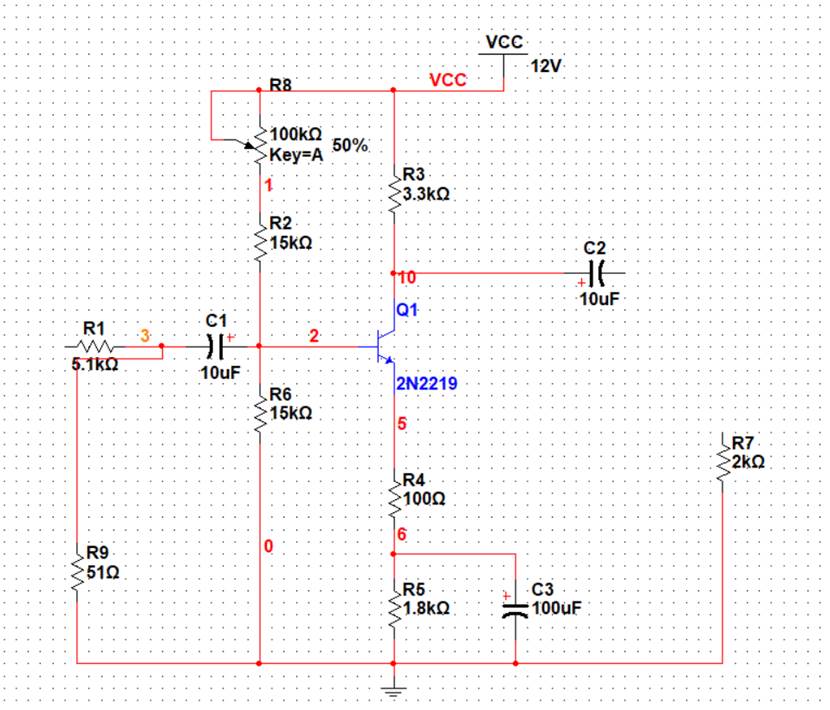

图4 仿真电路图
3、调用窗口右侧万用表，如图5所示。调整滑动变阻器的阻值，使得R3两端电压约为6.6V，测量静态工作点。静态工作点测试图如图6所示。

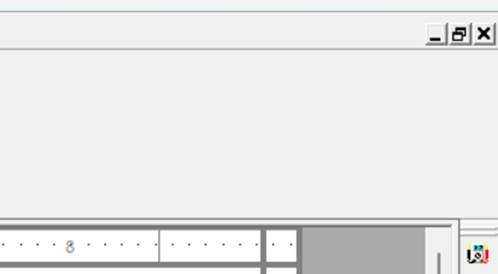

图5 窗口界面万用表

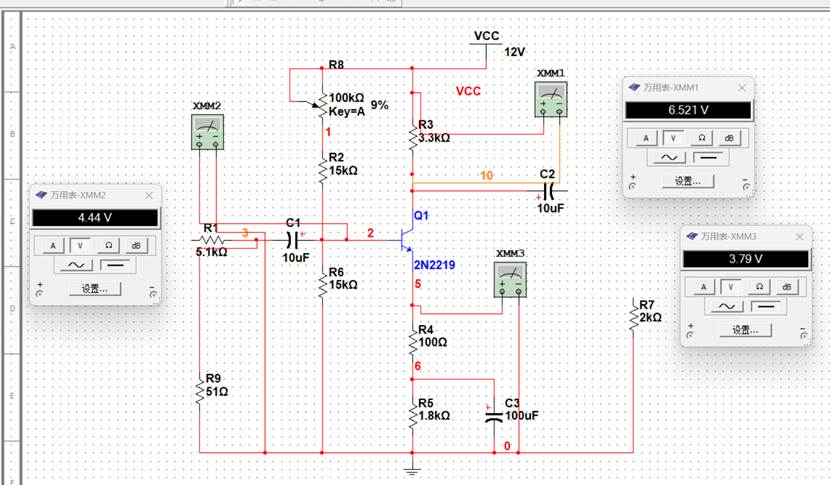

图6 静态工作点测试图
4、调用窗口右侧的函数型号发生器及示波器，如图7所示，接入电路测量并观察输入输出波形，如图8所示。
图7 窗口界面测试仪表图

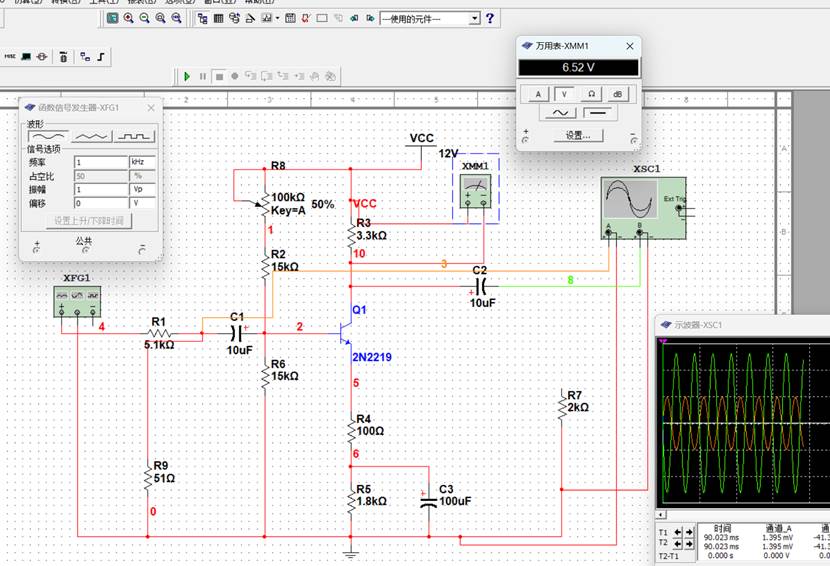

图8 输入输出波形测试图
