负反馈放大器

一、实验目的

1、加深了解电压串联负反馈对放大器性能的影响。

2、掌握负反馈放大器性能指标的测量方法。

3、学习静态工作点的调试方法，训练按图接线和查线的能力，进一步熟悉仪器使用方法。

二、实验内容

在Multisim软件平台上，搭建负反馈放大电路，调用平台中的万用表测量静态工作点，调用函数信号发生器及示波器测试输入输出波形。

三、实验原理及说明

反馈放大器，把输出信号的一部或全部送回输入端，以改变放大性能的放大电路。由输出端送回输入端的信号称为反馈信号。负反馈在电子电路中有着非常广泛的应用。虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态参数，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。

图1为带有负反馈的两级阻容耦合放大电路，在电路中通过电阻R8把输出电压Uo引回到输入端，加在晶体管T1的发射极上，在发射极电阻R5上形成反馈电压Uf。根据反馈的判断法可知，它属于电压串联负反馈。

图1   负反馈放大器电路图

图2中R为已知阻值的外接电阻，分别测出电压Vs和Vi的值，通过公式           计算得到输入电阻           值。

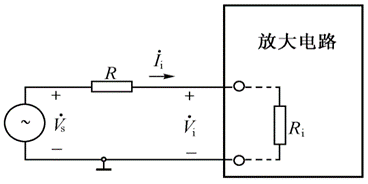

图2  测量放大电路输入电阻的原理图

测量输入电阻须保持静态工作点不变，在S端和地之间加频率为1kHZ的正弦波信号           ，调整输入信号幅度，用示波器监视输出信号           波形不失真。分别测出R两端对地电压           与           ，求得输入电阻           。在测试中应注意：

① 可用交流毫伏表测量           和           的有效值，也可用示波器直接测量峰峰值。

② 输入信号           不能太大，否则三极管将会工作在非线性区；

③ 通过测量           与           的大小来间接地求出R上的压降，是因为R两端上没有电路的公共接地点。若用一端接地的毫伏表测量，会引入干扰信号，以致造成测量误差。

输出电阻R_O的测试方法亦同单管放大器，即先测出空载输出电压U_O，再测接入负载R_L后的输出电压U_L，根据

即可求出R_O

四、实验设备

一台安装Multisim软的PC机。

五、实验方法

1、双击鼠标左键，打开           软件。进入编辑界面，如图3所示。

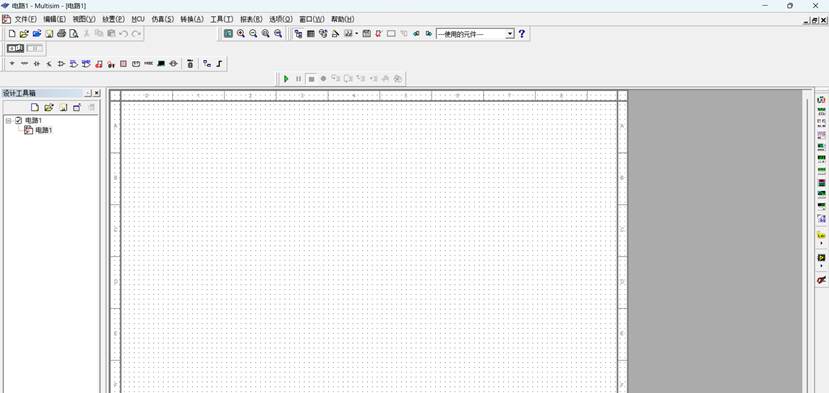

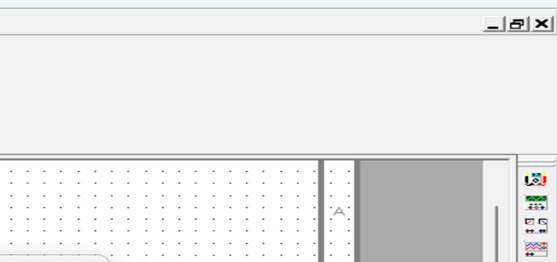

图3  Multisim编辑界面图

2、调用窗口中左侧上面的器件，在界面中搭建电路图，工具栏界面图如图4所示。搭建电路图如图5所示。

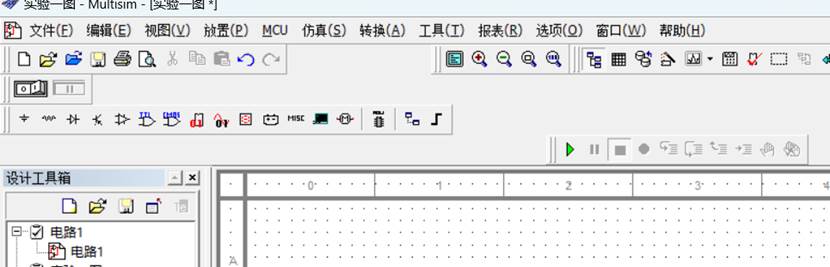

图4  Multisim工具栏界面图

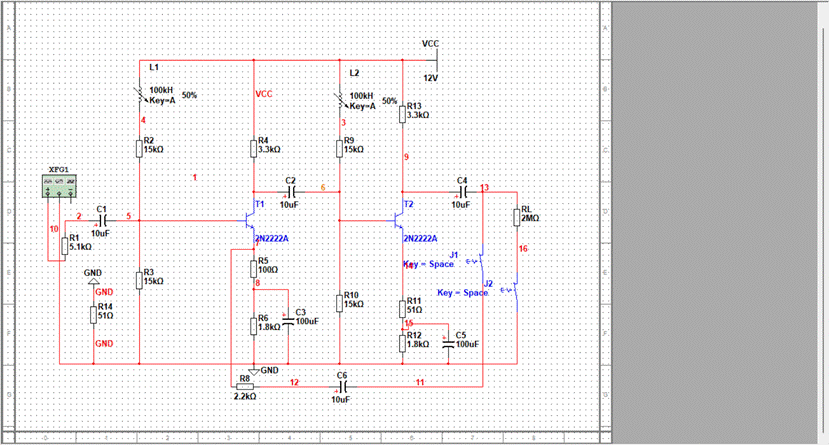

图5  仿真电路图

3、调用窗口右侧万用表，如图6所示。调整滑动变阻器RP1的阻值，使Uc1=7V，调整滑动变阻器RP2的阻值，使Uc2也在9V左右，测量静态工作点，如图7所示。

图6  窗口界面测试仪表图

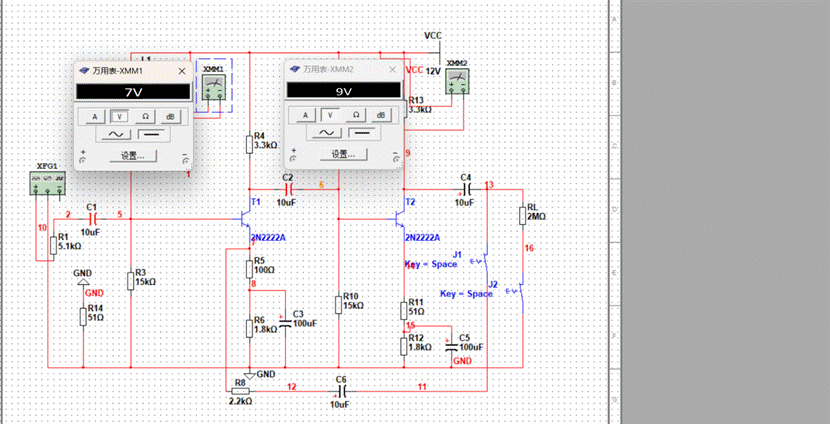

图7 静态工作点测量

4、调用窗口右侧的函数型号发生器及示波器，如图8所示，以f=1kHZ，Us约300mVpp（Ui约3mVpp）正弦信号输入放大器，用示波器监视输出波形uo，在uo不失真的情况下，接入电路测量并观察输入输出波形，用交流毫伏表或信号源测量U_S、U_i、U_L如图9所示。

图8 窗口界面测试仪表图

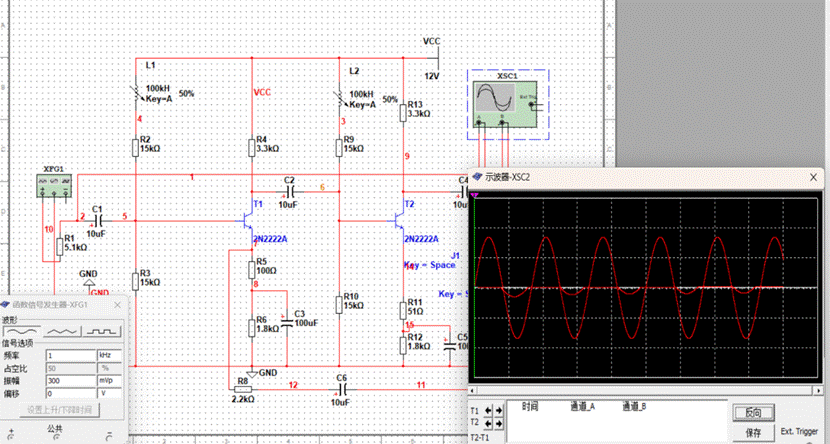

图9  输入输出波形测试图
