射极跟随器
一、实验目的
1、掌握射极跟随器的特性及测试方法。
2、进一步学习放大器各项参数测试方法。
二、实验内容
在Multisim软件平台上，搭建共集电极放大电路，调用平台中的万用表测量静态工作点，调用函数信号发生器及示波器测试输入输出波形。
三、实验原理及说明
射极跟随器指的是：信号从基极输入，从发射极输出的放大器。其特点为输入阻抗高，输出阻抗低，因而从信号源索取的电流小而且带负载能力强，所以常用于多级放大电路的输入级和输出级；也可用它连接两电路，减少电路间直接相连所带来的影响，起缓冲作用。
射极跟随器的电路图如图1所示。它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1（略低于1），输出电压能够在较大范围内跟随输入电压作线性变化以及输入与输出信号同相等特点。
图1 射极跟随器实验电路
图2中R为已知阻值的外接电阻，分别测出电压Vs和Vi的值，通过公式
计算得到输入电阻
值。

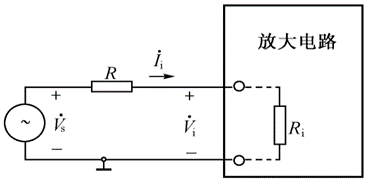

图2 测量放大电路输入电阻的原理图
测量输入电阻须保持静态工作点不变，在S端和地之间加频率为1kHZ的正弦波信号
，调整输入信号幅度，用示波器监视输出信号
波形不失真。分别测出R两端对地电压
与
，求得输入电阻
。在测试中应注意：
① 可用交流毫伏表测量
和
的有效值，也可用示波器直接测量峰峰值。
② 输入信号
不能太大，否则三极管将会工作在非线性区；
③ 通过测量
与
的大小来间接地求出R上的压降，是因为R两端上没有电路的公共接地点。若用一端接地的毫伏表测量，会引入干扰信号，以致造成测量误差。
输出电阻RO的测试方法亦同单管放大器，即先测出空载输出电压UO，再测接入负载RL后的输出电压UL，根据
即可求出RO
四、实验设备
一台安装Multisim软的PC机。
五、实验方法
1、双击鼠标左键，打开
软件。进入编辑界面，如图3所示。

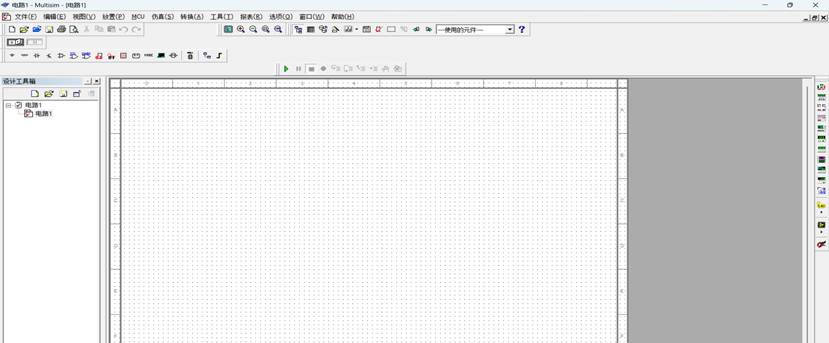

图3 Multisim编辑界面图
2、调用窗口中左侧上面的器件，在界面中搭建电路图，工具栏界面图如图4所示。搭建电路图如图5所示。

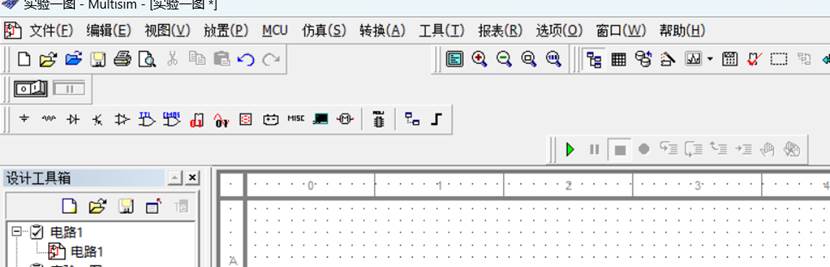

图4 Multisim工具栏界面图

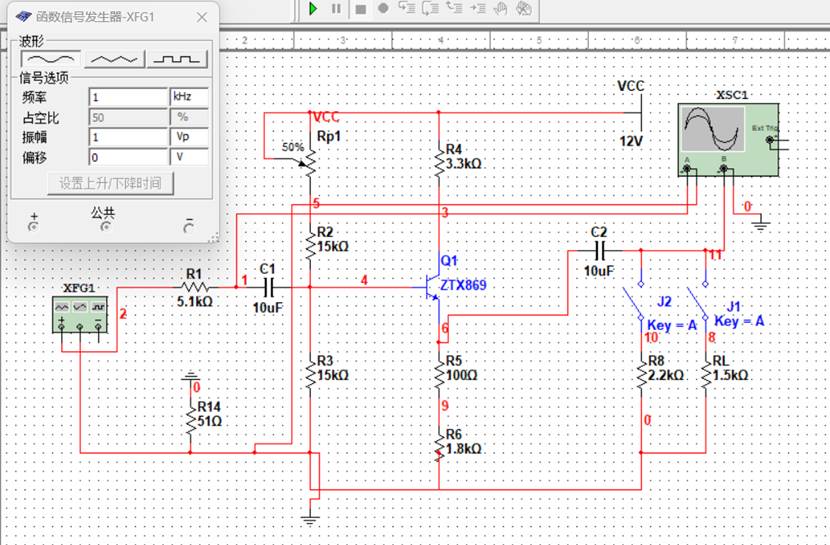

图5 仿真电路图
3、接通＋12V直流电源，调整信号源输出频率f＝1kHz，VPP=1V的正弦信号作为电路输入端A1点输入信号uI，输出端用示波器观察输出波形，反复调整Rp1及信号源的输出幅度，使在示波器的屏幕上得到一个最大不失真输出波形，然后置uI＝0，用直流电压表测量晶体管各电极对地电位。在下面整个测试过程中应保持Rp1值不变（即保持静工作点IE不变），调整过程如图6，图7所示，静态工作点测量图如图8所示。

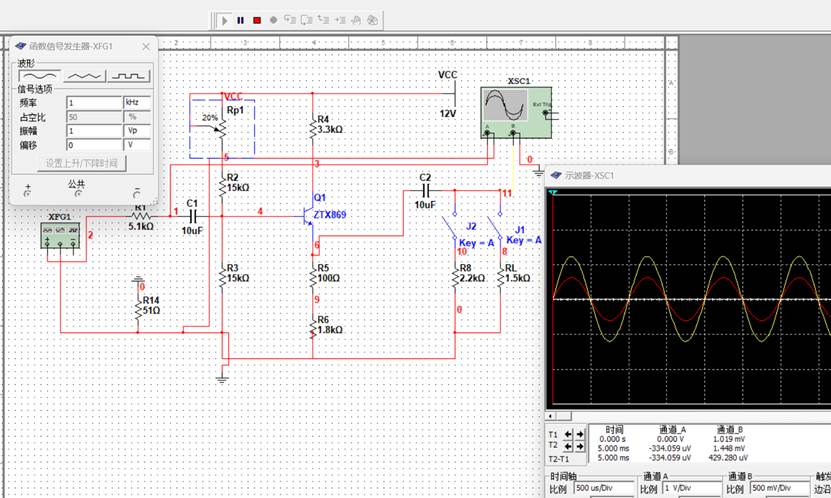

图6 Rp1值为10%接入时波形图
图7 Rp1值为20%接入时波形图

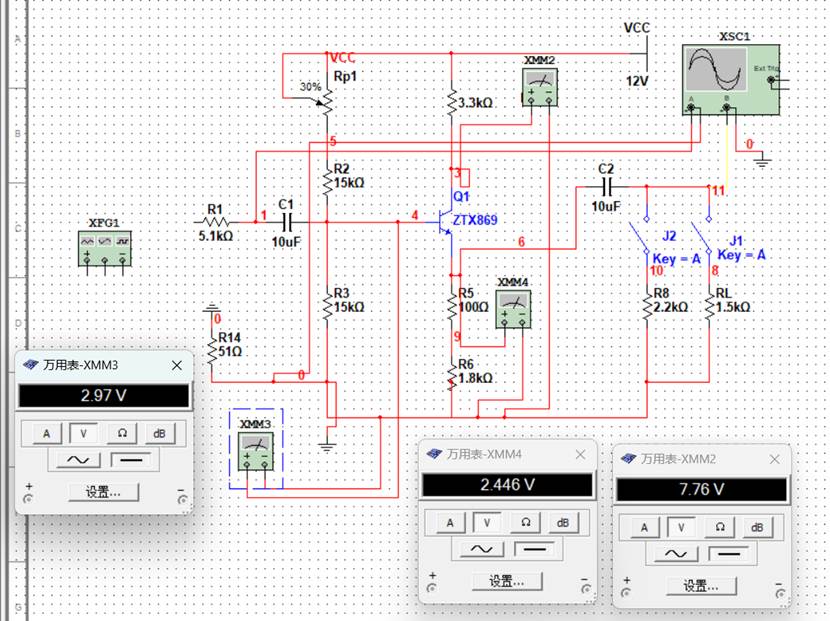

图8 静态工作点测量
4、调用窗口右侧的函数型号发生器及示波器，如图9所示，接入电路测量并观察输入输出波形，如图10所示。

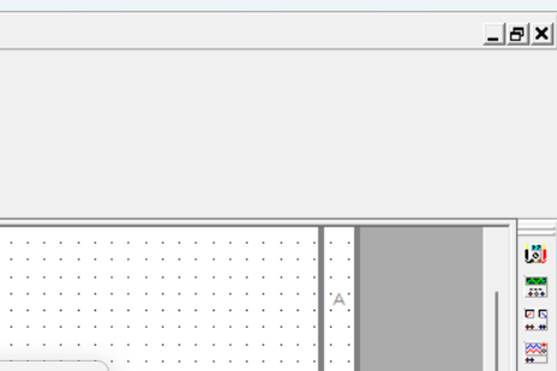

图9 窗口界面测试仪表图

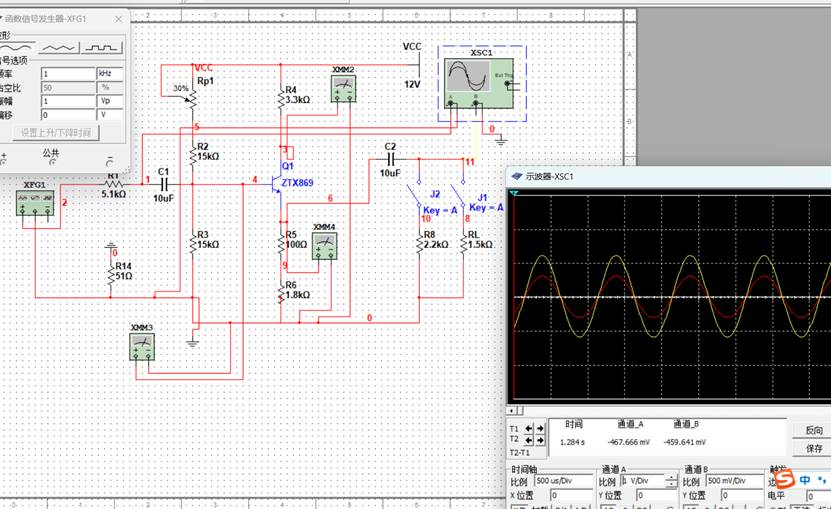

图10 输入输出波形测试图
