TCP连接实验

一、实验目的

通过这个实验，使观察TCP连接过程，体会三次握手。

二、实验器材

Windows 10操作系统；华为模拟器。

三、实验内容及步骤

1 布置网络拓扑图

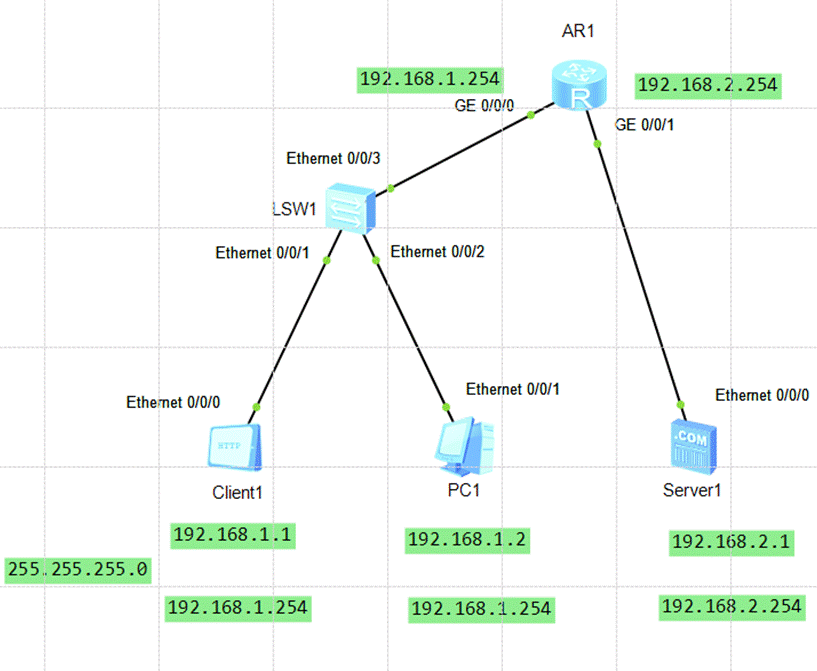

实验拓扑如图所示：

2 配置路由及IP地址

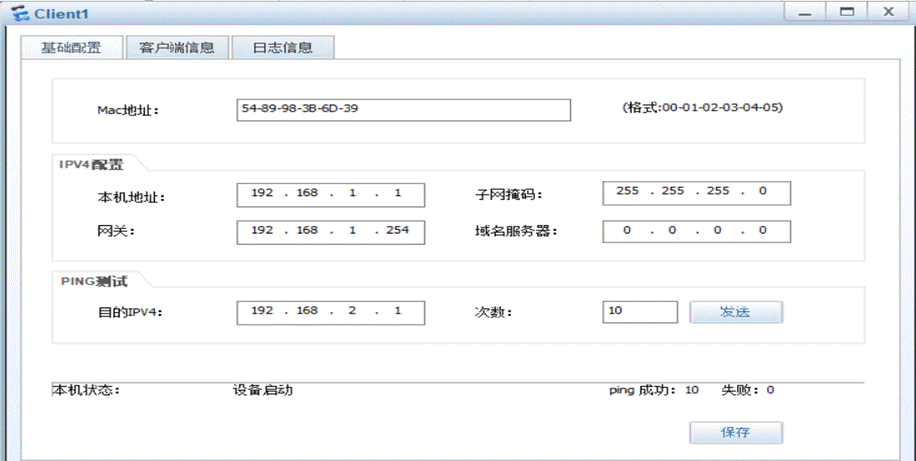

(1)、Client1 IP地址配置

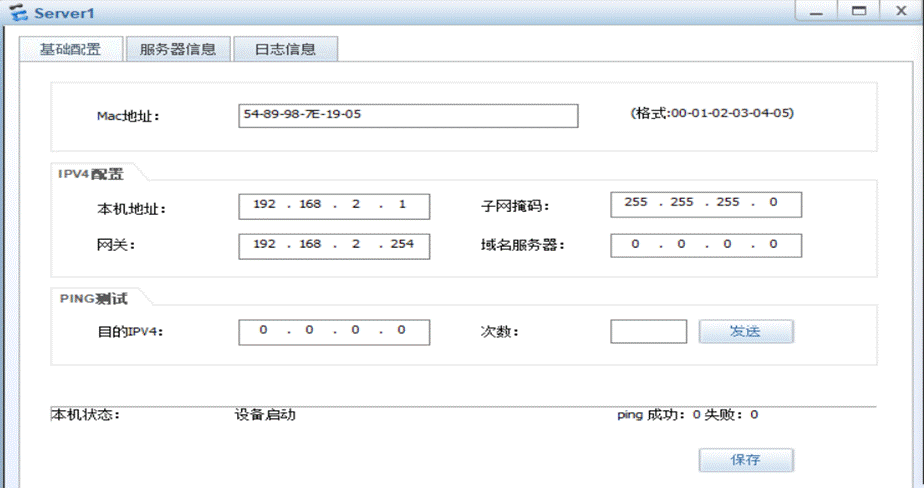

(2)、Server IP地址配置：

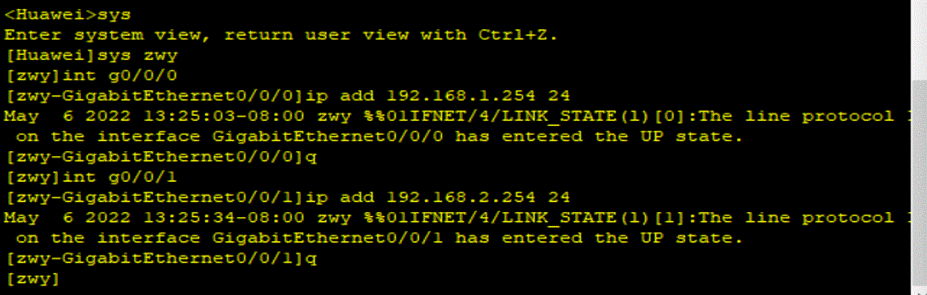

(3)、AR1 IP地址配置：注意将AR1的名字改成学生本人名字的缩写

(4)、确保Client1能ping通。（ping命令截图）

3 使用Wireshark抓取数据包，并观察、分析 TCP 协议。

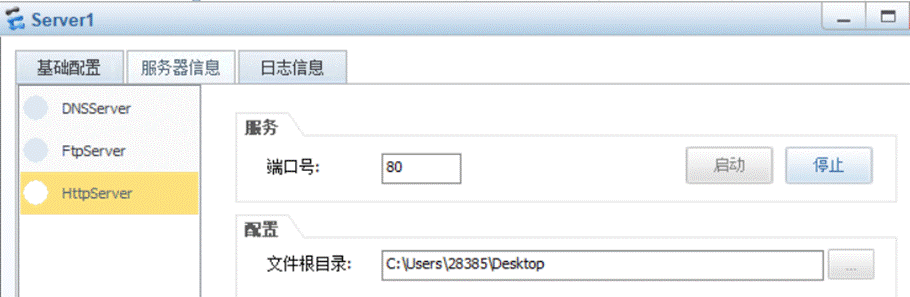

1、打开 WWW 服务器的项面，单击服务器信息，单击HttpServer，选择文件根目录(桌面即可)

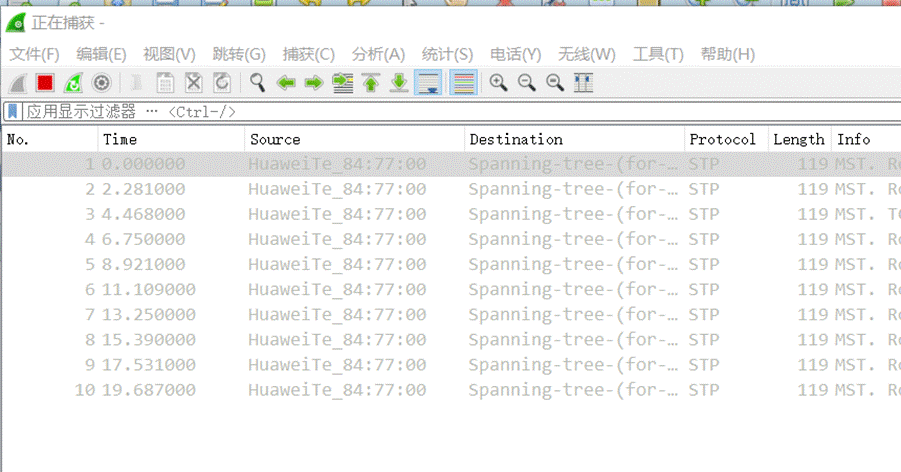

2、右击 LSW1的Ethernet0/0/3接口，单击“开始抓包”

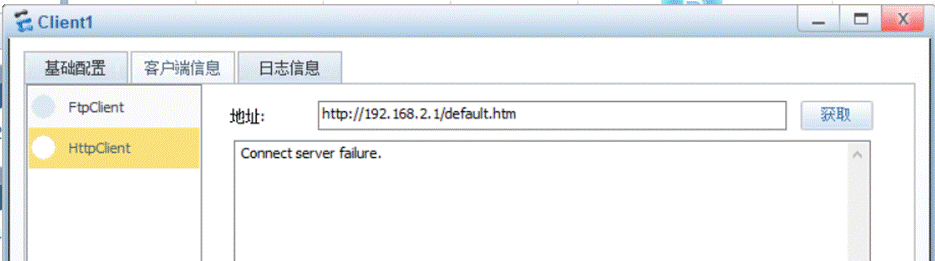

3、打开 Client1客户端的页面，单击客户端信息，单击HttpServer并输入 WWW服务器的IP 地址

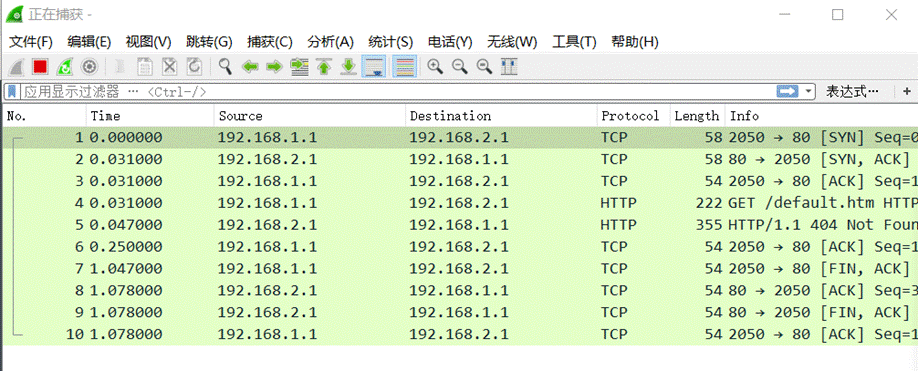

4、用Wireshark抓包分析TCP报文格式，观察TCP报文中标识字段的值，体会三次握手。

四、实验总结及思考
