以太网二层交换机原理实验

一、实验目的

通过这个实验，使学生通过本仿真软件理解二层交换机的原理及工作方式、利用交换机组建小型交换式局域网。

二、实验器材

Windows 10操作系统；华为模拟器。

三、实验内容及步骤

1、抓包观察源主机的帧结构

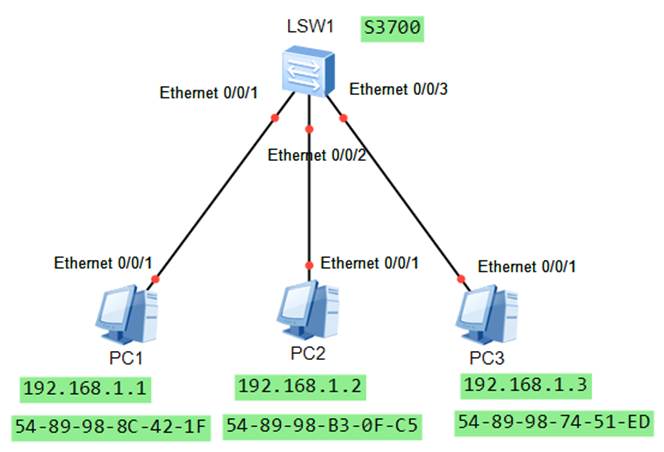

交换机的工作原理。实验拓扑如图所示，由 PC1 ping PC2，然后右击 PC1 的Ethernet0/0/1 接口的绿色标记，单击“开始抓包”。（注意要先启动Wireshark抓包，后ping）

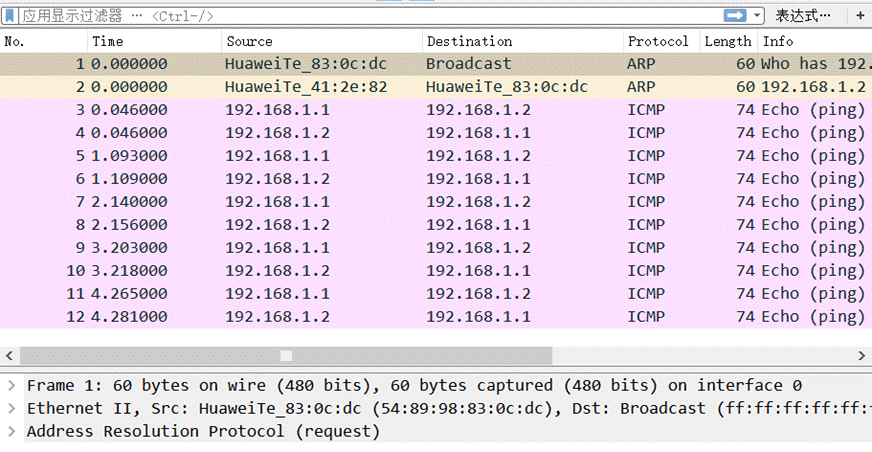

在 Wireshark 中观察 PC1 中封装的帧结构，特别是源 MAC 地址和目的 MAC 地址。抓包结果如下：

2、观察进出交换机的帧结构

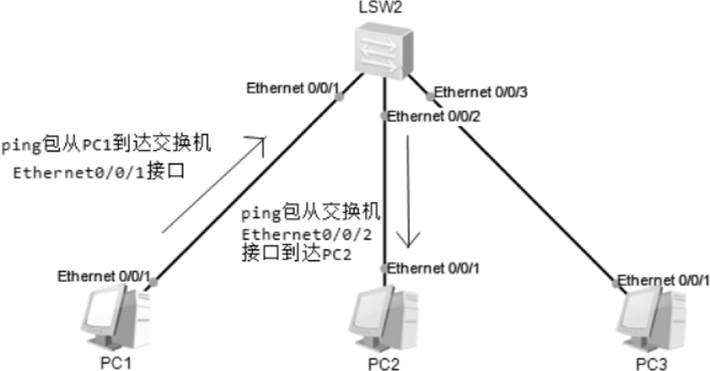

ping 包的流向如图所示。抓取交换机 LSW2 中 Ethernet0/0/1 接口的进站帧和Ethernet0/0/2 接口的出站帧。

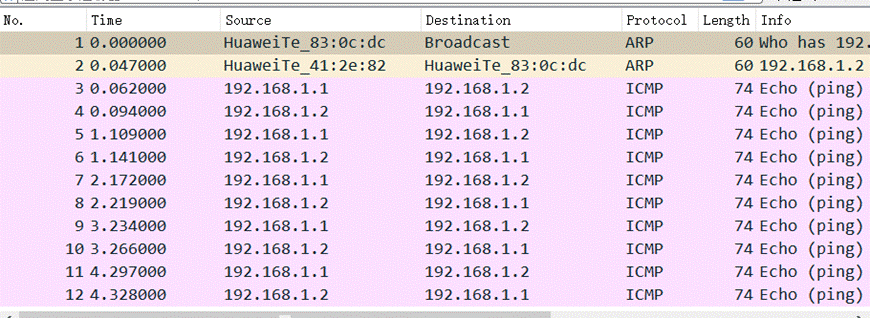

观察Ethernet0/0/1 接口的进站帧的抓包结果。

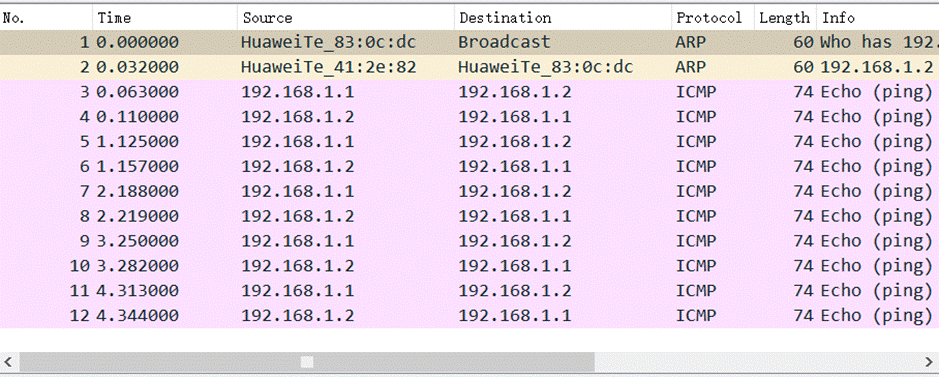

观察Ethernet0/0/2 接口的进站帧的抓包结果。

3、查看交换机的交换表

查看交换机的交换表。进入交换机 CLI 界面，在系统模式中查看交换机的交换表并进行印证。

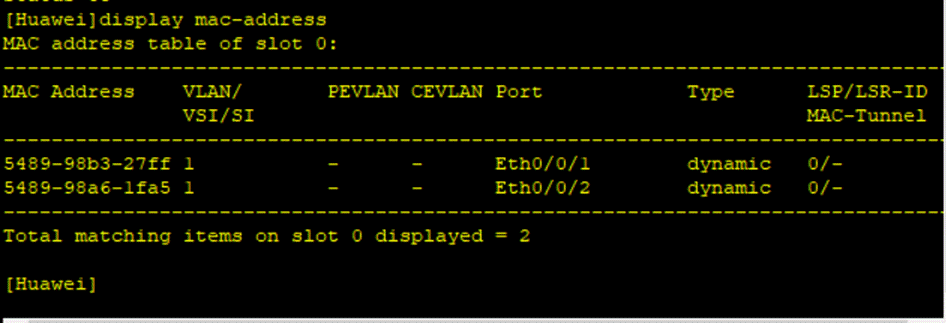

交换表如下图所示：

4 观察目的站的出站帧

观察 PC2 中的入站帧和出站帧，可以看到其出站和入站的 MAC 地址已经相反了，出站帧是 ping 命令对 PC1 的回答，将被发往 PC1。

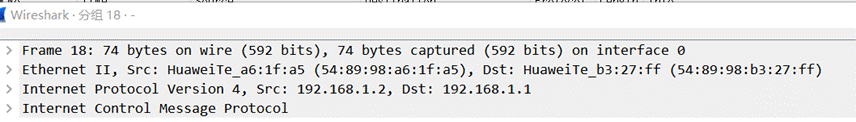

出站帧如下：

四、实验总结及思考
