一、实验目的

通过这个实验，使学生了解和学习wireshark抓包软件的基本功能，通过本仿真软件的协议分析功能实际使用wireshark进行分析，了解和学习终端注册信令流程并用wireshark分析终端注册信令。

二、实验原理

1、wireshark软件使用方法

wireshark是一款免费的网络封包分析软件，其主要功能是用来捕获网络中的网络封包，并尽可能显示出最为详细的网络封包信息。该软件可以对所捕获的协议数据包进行逐段解析处理，用在本仿真软件中也可以查看软交换系统的呼叫流程。

（1）用户界面

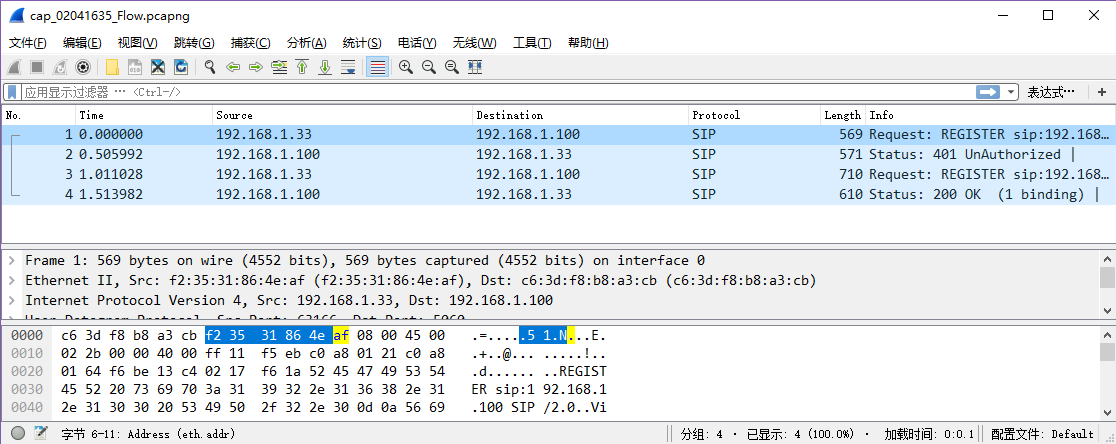

捕获数据包后的界面，如下图所示：

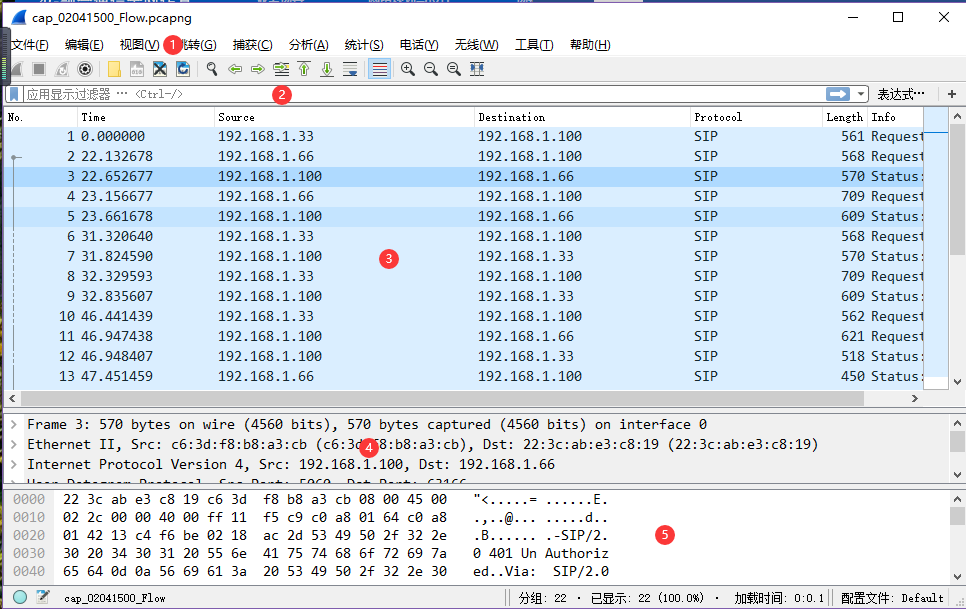

软件主窗口

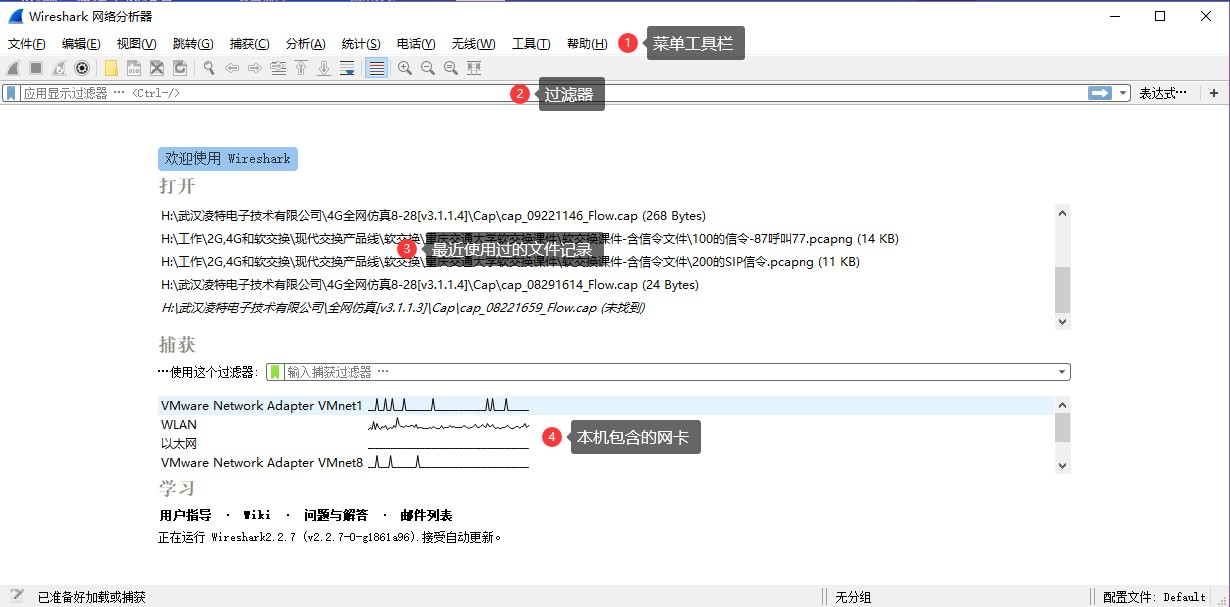

和大多数图形界面程序一样，该软件的主窗口由如下部分组成：

①主菜单以及快速工具栏：用于开始操作，提供快速访问菜单中经常用到的项目。

②过滤工具栏：提供处理当前显示过滤的方法。

③协议包列表栏：显示打开文件的每个包的摘要。点击面板中的单个条目，包的其他情况将会显示在另外两个面板中。

④协议包详述栏：显示在列表中所选包的更多详情。

⑤协议包数据栏：显示在列表中所选包的数据，并高亮显示在详述栏中所选的字段。

（2）查看数据包

当查看数据包文件时，通过点击包列表面板中的包，可以在包详述栏面板中看到关于这个包树状结构及字节面板。

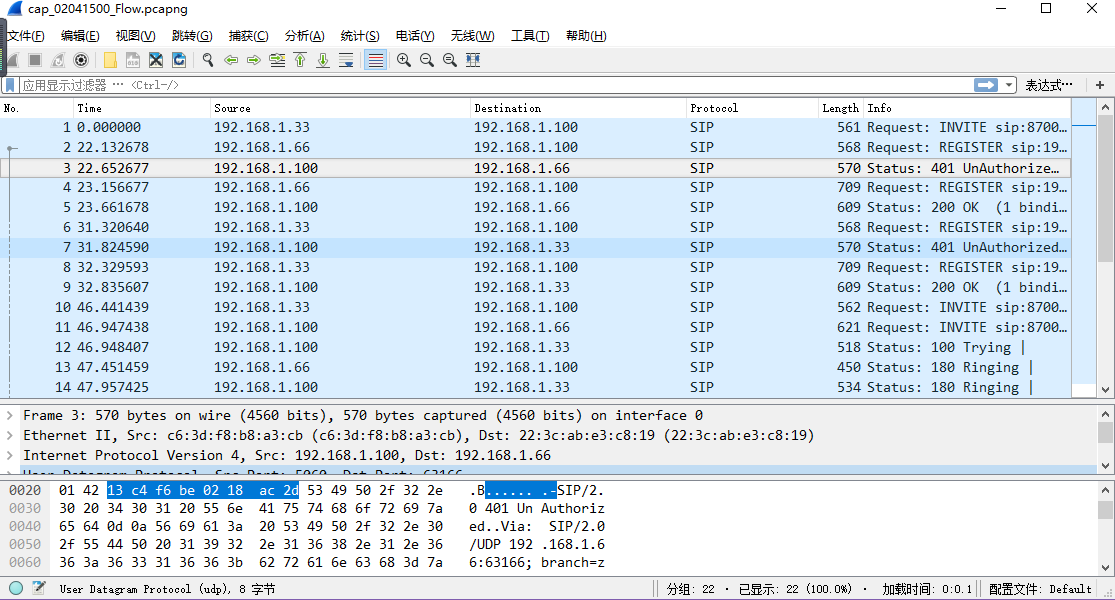

通过点击左侧“+”标记，可以展开树状视图的任意部分。可以在面板上点击任意字段来选择它。例如，下图中选择401质询信息。

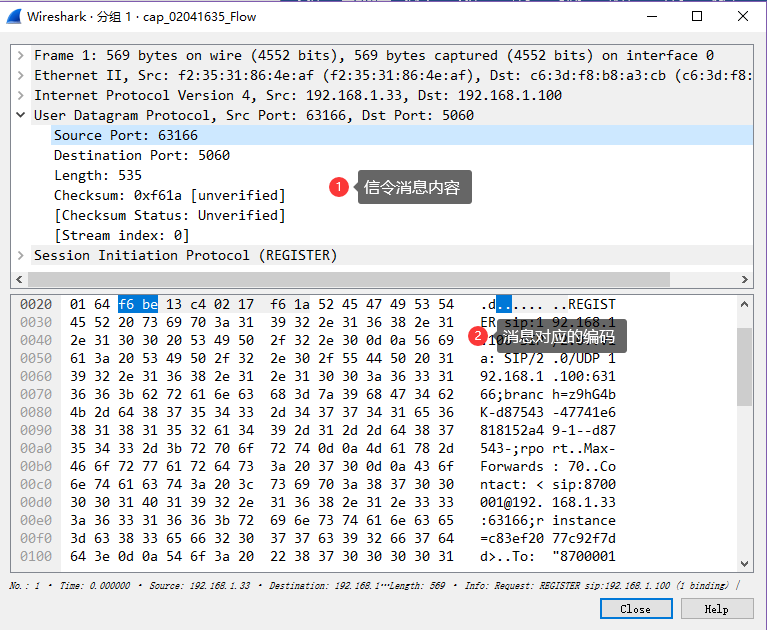

在软件正在捕捉时，也可以进行同样的选择。选中并双击包列表面板中的数据包，可以分离出包窗口，方便比较两个或多个数据包。

（3）查看流程图

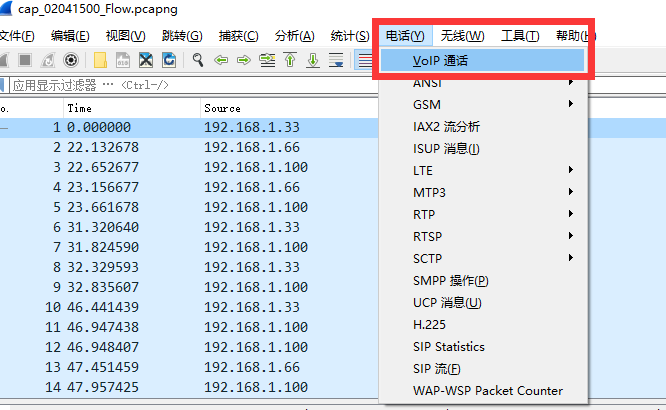

点击主菜单的【电话】中选择呼叫类型【VoIP通话】，可以查看软交换系统的协议流程图。

在弹出窗口中，选择要分析的呼叫，并点击流序列功能键，即可查看该呼叫流程图。

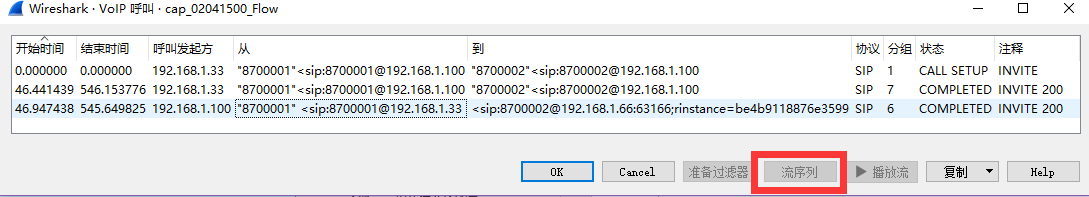

选择需要分析的呼叫

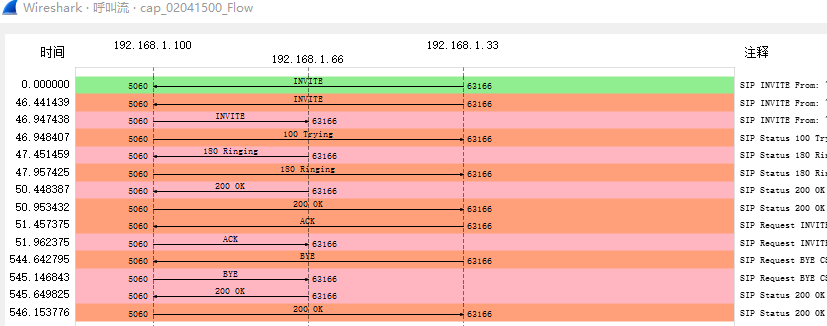

查看该呼叫流程图

2、终端注册信令流程

终端用户每次开机时都需要向服务器注册，当SIP客户端的地址发生改变时也需要重新注册。注册信息必须定期刷新。

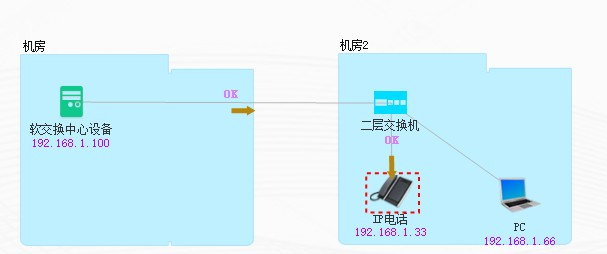

下面以SIP软电话向SIP软交换服务器注册流程为例，进行说明SIP终端注册信令流程。实例中我们基于以下约定：

（1）软交换中心服务器的IP地址为192.168.1.100；

（2）SIP电话的IP地址为192.168.1.18；

（3）SIP软电话向软交换服务器请求登记。

三、实验器材

虚拟仿真实验平台实验工坊。

四、实验步骤

1、按照实验一的内容，搭建并配置好整个软交换系统的相关参数。

2、右键开启所有设备，然后点击IP电话，右键选择停止。

3、在工作界面空白处点击鼠标右键，选择清除所有数据包，清除动画。

4、以上操作完成后，右键点击IP电话选择启动，观察协议动画流程

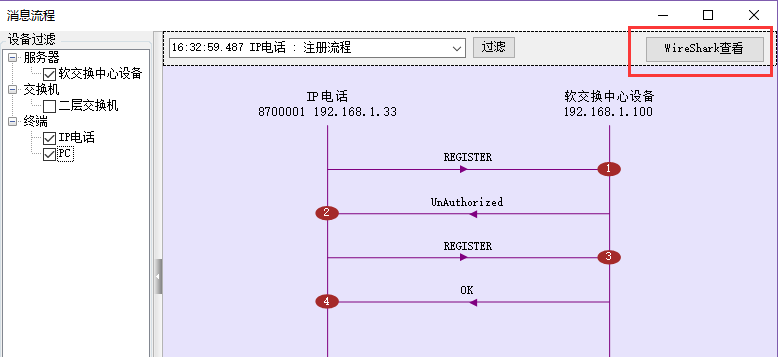

5、等待IP电话注册成功之后，点击右上角的查看消息流程，打开协议流程界面

6、点击wireshark查看，打开wireshark进行数据包分析。

7、双击需要查看的信令，展开信令详情，对信令内容进行查看，结合实验原理说明，对信令功能进行分析。

8、总结终端注册流程。

五、实验总结及思考

1、该实验主要通过仿真软件与wireshark软件配合进行软交换系统中终端注册的流程分析，通过流程图的方式帮助学生更好的学习注册事件。

2、思考：注册流程中为何要发送两次REGISTER请求消息？内容有何不同？
