一、实验目的
通过这个实验，使学生仿真软件中软交换拓扑结构的搭建和配置方法，掌握仿真软件中终端注册的配置方法并在软交换上进行注册。
二、实验原理
软交换是一种功能实体，为下一代网络NGN提供具有实时性要求的业务的呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。简单地看，软交换是实现传统程控交换机的“呼叫控制”功能的实体，但传统的“呼叫控制”功能是和业务结合在一起的，不同的业务所需要的呼叫控制功能不同，而软交换是与业务无关的，这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制。软交换技术独立于传送网络，主要完成呼叫控制、资源分配、协议处理、路由、认证、计费等主要功能，同时可以向用户提供现有电路交换机所能提供的所有业务，并向第三方提供可编程能力。
软交换技术区别于其它技术的最显著特征，也是其核心思想的三个基本要素是：
1、生成接口
软交换提供业务的主要方式是通过API与“应用服务器”配合以提供新的综合网络业务。与此同时，为了更好地兼顾现有通信网络，它还能够通过INAP与IN中已有的SCP配合以提供传统的智能业务。
2、接入能力
软交换可以支持众多的协议，以便对各种各样的接入设备进行控制，最大限度地保护用户投资并充分发挥现有通信网络的作用。
3、支持系统
软交换采用了一种与传统OAM系统完全不同的、基于策略（Policy－based）的实现方式来完成运行支持系统的功能，按照一定的策略对网络特性进行实时、智能、集中式的调整和干预，以保证整个系统的稳定性和可靠性。
作为分组交换网络与传统PSTN网络融合的全新解决方案，软交换将PSTN的可靠性和数据网的灵活性很好地结合起来，是新兴运营商进入话音市场的新的技术手段，也是传统话音网络向分组话音演进的方式。在国际上，软交换作为下一代网络（NGN）的核心组件，已经被越来越多的运营商所接受和采用。
三、实验器材
虚拟仿真实验平台实验工坊。
四、实验步骤
步骤一：软交换基本拓扑建立
软件安装完成之后，双击快捷方式打开，按照提示登录，进入软件，点击网络规

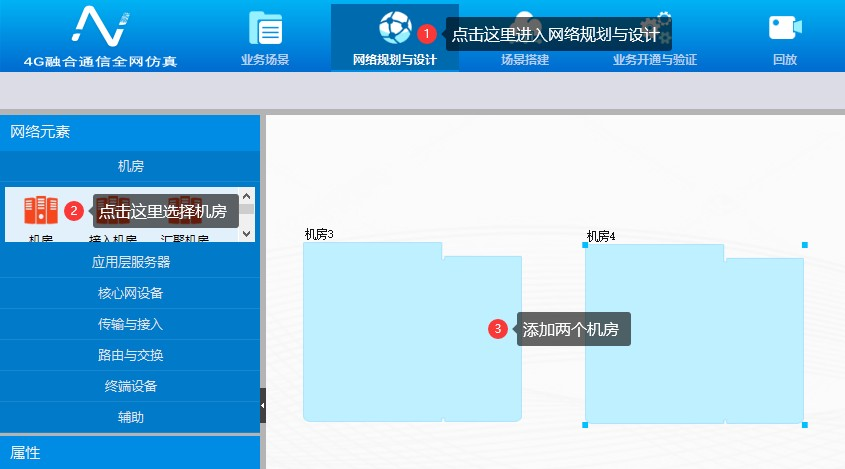

划与设计模块，进入网络规划与设计界面，在左边菜单栏中选择需要的网络组件1、针对于本实验的网络拓扑，首先选择两个机房放置于工作界面。

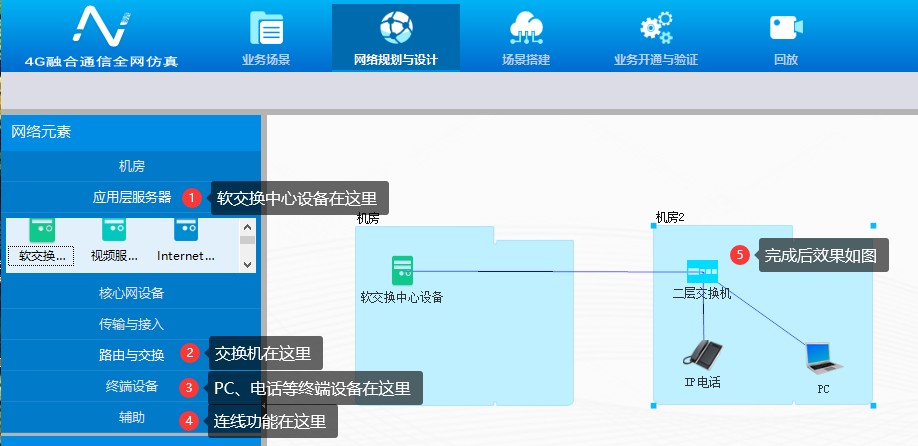

2、选择需要的设备并拖拽放置于上一步的机房内：软交换中心设备（应用层服务器），二层交换机（路由与交换），PC（终端设备），IP电话（终端设备），设备放置完成之后，通过辅助功能中的连线功能进行网络拓扑的连线，完成后效果如下图：

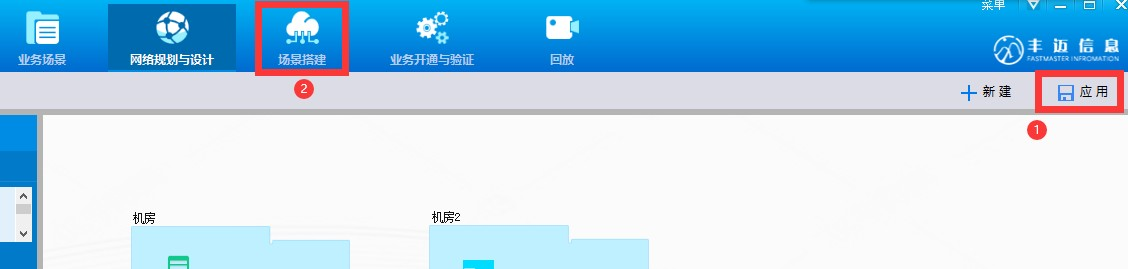

3、点击应用，然后点击场景搭建，进入场景搭建板块。

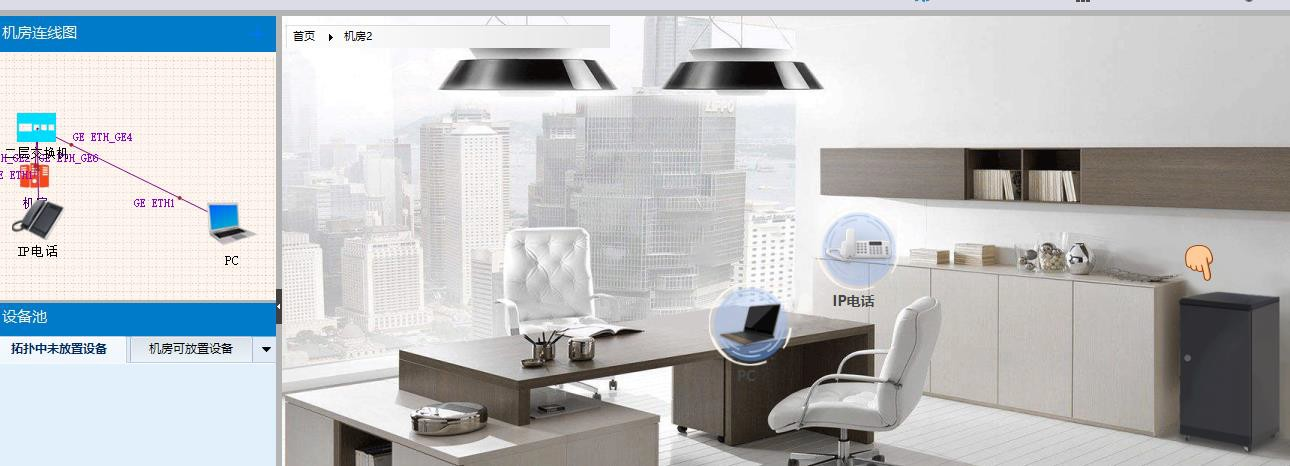

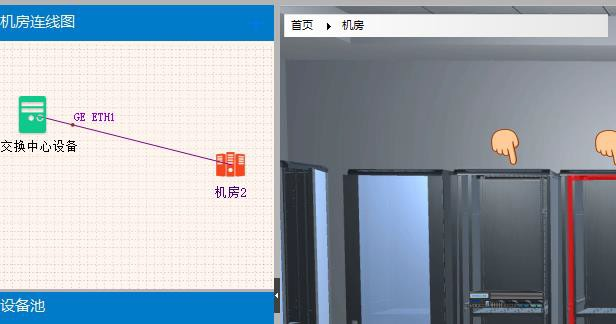

4、进入场景搭建板块后，选择某一场景，右键在地图上选点进行机房放置并添加机房内的设备（其中机房1添加软交换中心设备，机房2添加终端设备及接入交换机），双击机房进入设备连线界面，双击设备，在弹出的设备面板图中点击连接网线的接口，按照此方法打开另一个机房并连接设备，完成拓扑图中各个网络设备的连接，完成后效果如下：
5、完成后点击右上角网络验证，验证通过则继续下一步，若验证出现问题请检查之前的步骤。
6、点击软件界面上方的业务开通与验证，进入下一板块。
步骤二：设备配置与验证
1.在工作界面空白处点击鼠标右键菜单选择全部开机，然后双击需要配置的设备，进入设备参数配置界面，按照如下规划进行配置（也可根据用户想法自行更改规划）。

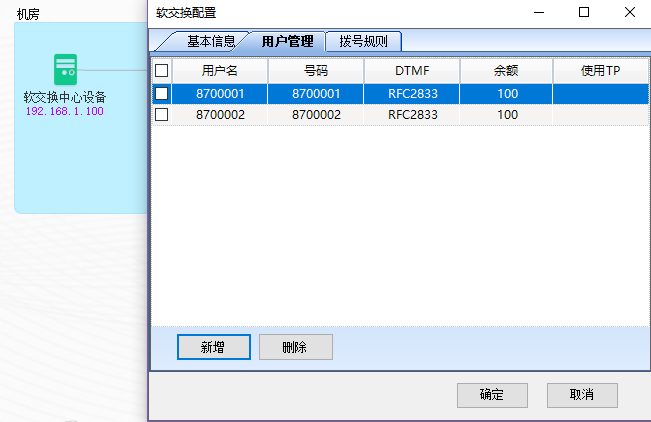

2、软交换系统平台搭建后，需要在系统内为各终端用户分配用户号码，双击软交换中心设备，选择用户管理功能，建立如下两个用户。
参数说明：
用户名称、密码、电话号码：我们可以为终端设备自定义填写用户名称、密码和电话号码。例如我们添加一个用户，在用户名称栏填写8700006，电话号码8700006，密码栏填写123。
DTMF：用于通话中的按键音检测，默认即可。
充值：设置该用户的话费金额。
拨号规则：这里暂不使用。

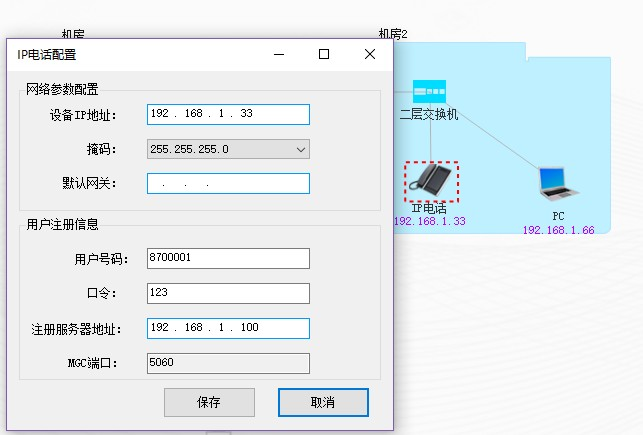

3、双击IP电话，配置IP电话相关参数如下：

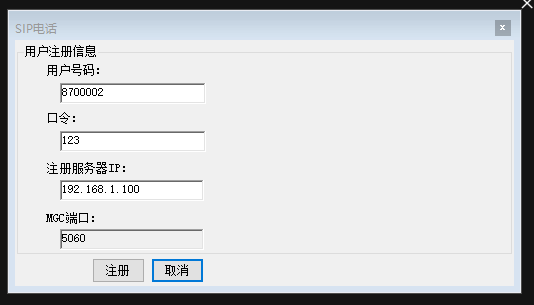

4、双击PC按照之前的规划配置好IP地址，然后右键点击PC，选择切换到屏幕→SIP电话，填写相关注册信息后注册。
5.所有设备配置完成之后，等待设备注册成功，若报错则检查之前的操作步骤。
步骤三：用户拨打测试
1、右键点击IP电话，选择拨打，进入拨号界面，输入PC端电话的号码并拨号（8700002，根据实际配置输入）。
2、等待拨号流程动画结束后弹出来电界面并接听，即完成拨号通话操作。
五、实验总结及思考
1、本实验属于比较简单的基础配置及操作实验，用户需通过以上操作了解本软件的基本操作模式，以上操作步骤中，只是简单说明了如何搭建拓扑，同学们还需要自行深入理解，掌握通过本软件进行仿真实验的方法。
2、思考：想想软交换中心服务器在本拓扑网络中执行了哪些功能？
