一、实验目的

通过这个实验，使学生深入了解数字光发射机的平均光功率的指标定义，掌握数字光发射机的平均光功率的测试方法。

二、实验内容

测试光发射机在发射伪随机序列时的输出光功率，了解平均光功率的概念。

三、实验原理

光发送机的平均输出光功率被定义为当发送机送伪随机序列时，发送端输出的光功率值。ITU-U在规范标准光接口时，为使成本最佳，同时适应运行条件变化，并考虑了活动连接器的磨损、制造和测量容差以及老化因素的影响后，给出了一个允许的范围。其中比较重要的激光器劣化机理是有源层的劣化和横向漏电流的增加所导致的激励电流增加以及光谱特性随时间的变化。通常，光发送机的发送功率需要有1～1.5 dB的富余度。

四、实验器材

虚拟仿真实验平台eLabsim，选择主控单元模块、光功率计与误码仪模块、光收发模块。

五、实验步骤

图1

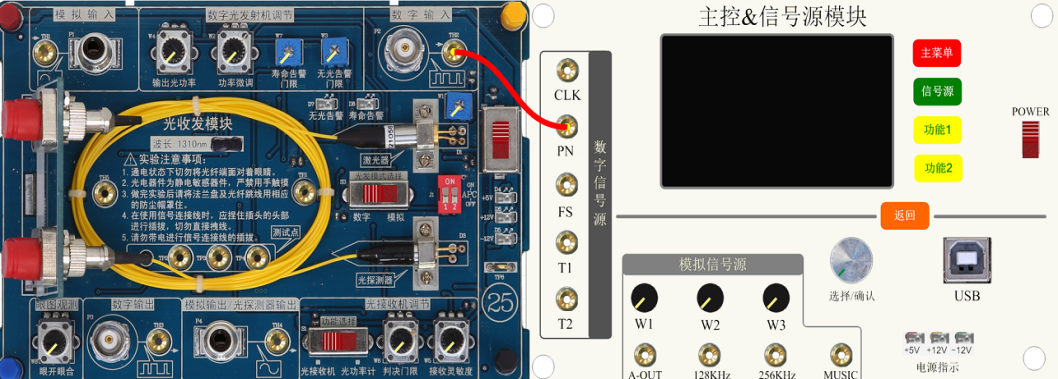

1、新建实验文件，选择实验所需的主控单元模块、25-光收发模块、23-光功率计与误码仪模块。如图1所示。

2、按如下说明进行连线及设置：

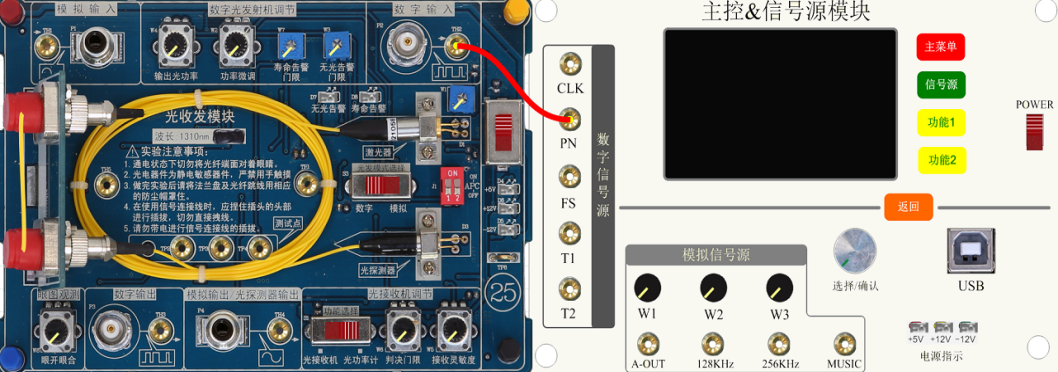

（1）连接主控模块的PN端口和25号光收发模块的TH2(数字输入)。如图2所示。

图2

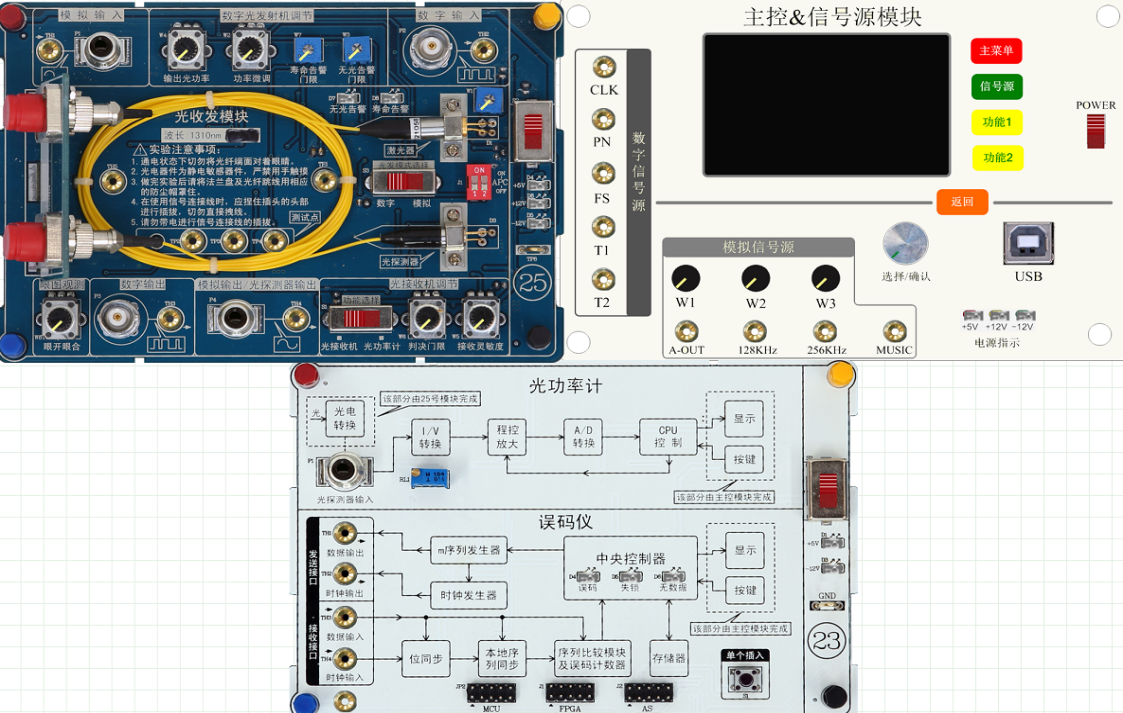

（2）连接25号光收发模块的光发输出端和光收接入端，并将光收发模块的

功能选择开关S1打到“光功率计”。如图3所示。

图3

图4

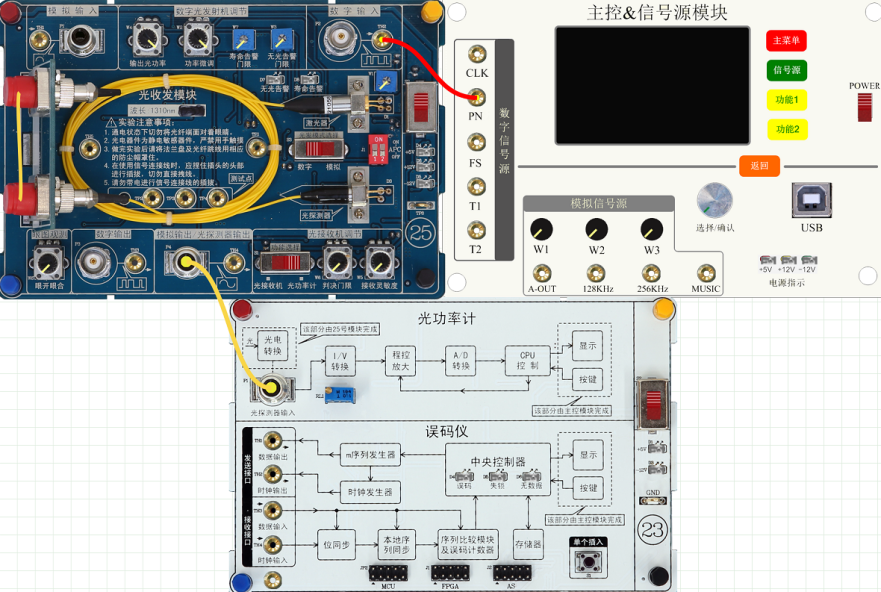

（3）将25号模块P4(光探测器输出) 连至23号模块P1(光探测器输入)。如图4所示。

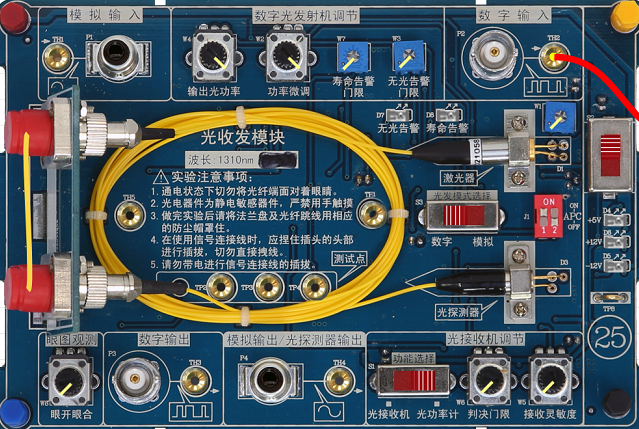

（4）将25号光收发模块的电位器W4和W2顺时针旋至底，即设置光发射机的输出光功率为最大状态；开关S3拨为“数字”，即数字光发。将开关J1拨为“10”，即无APC控制状态。如图5所示。

图5

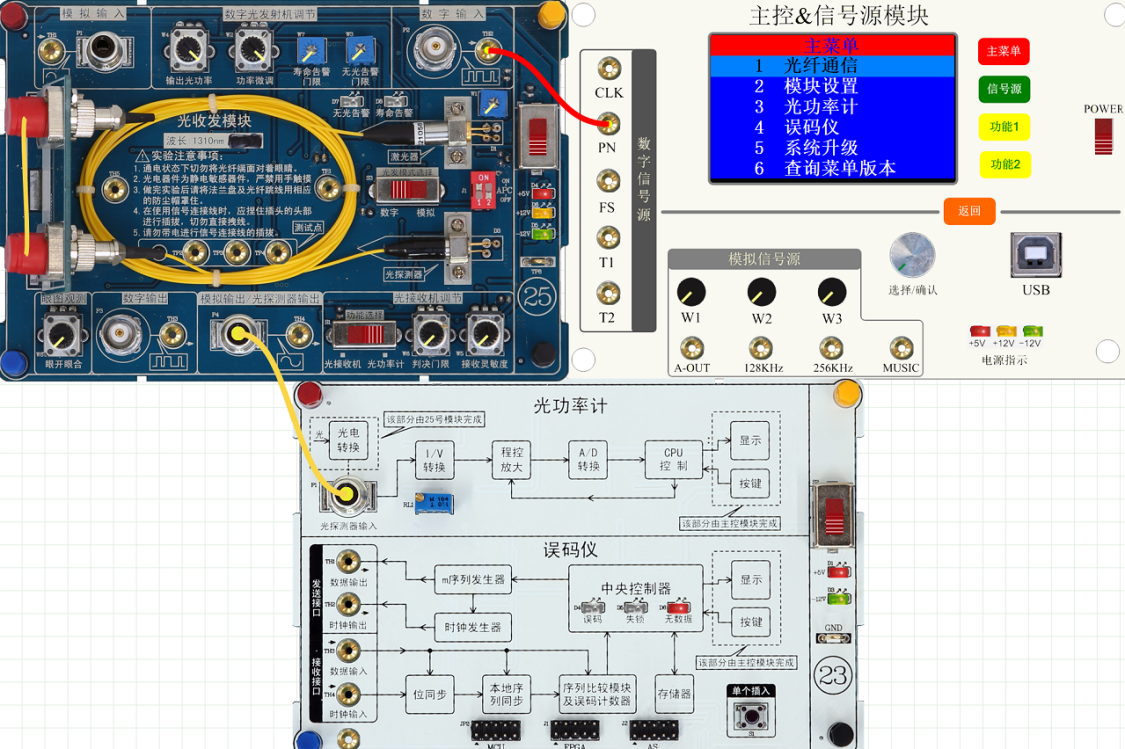

3、运行仿真，开启所有模块的电源开关。如图6所示。

图6

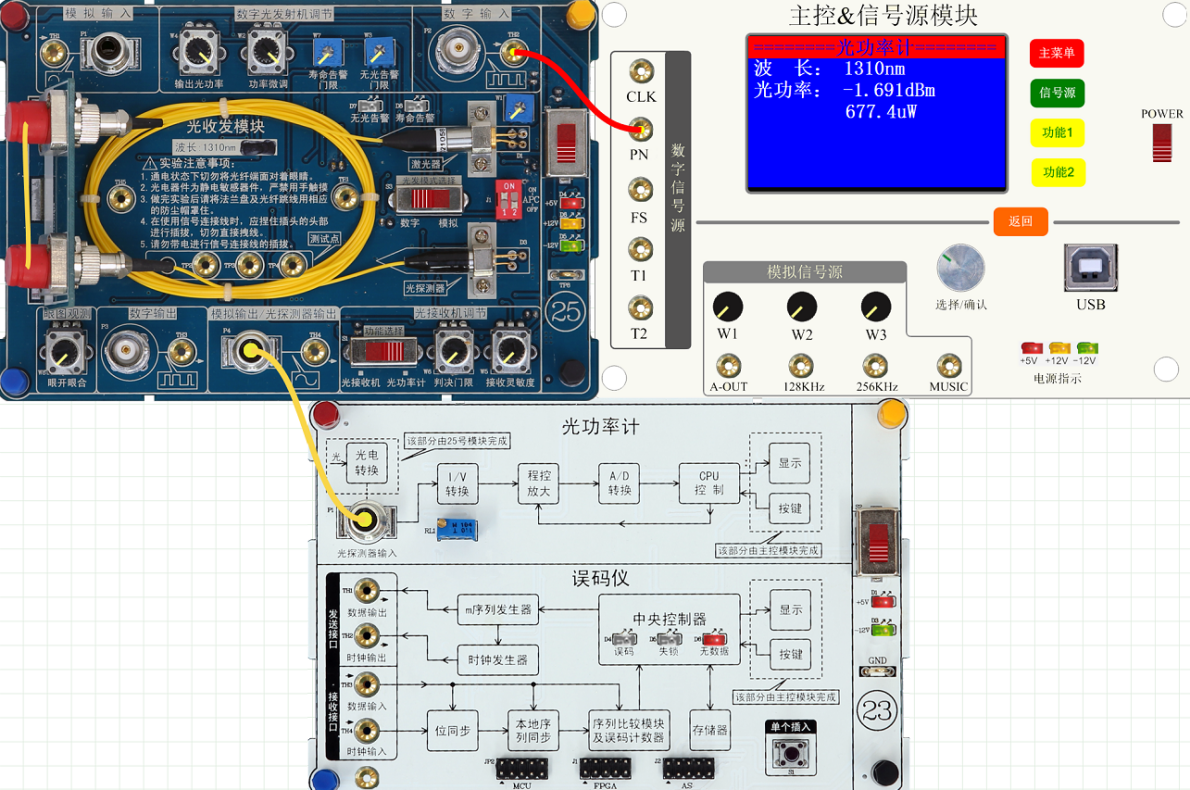

4、点击主控模块的【功能1】，将PN输出频率设为2048K，PN输出码型设为PN127。再点击【主菜单】，选择【光纤通信】→【光发射机平均光功率测试】，此时可以看到【光功率计】显示界面。如图7所示。

图7

5、记录此时光功率计显示的读数，则该发射机的平均光功率是多少。
