一、实验目的
通过这个实验，使学生深入了解数字光发射机的消光比的指标定义，掌握数字光发射机的消光比的测试方法。
二、实验内容
消光比测试，测试光发射机在发射全“0”码时的光功率与发射全“1”码时的光功率之比，了解消光比的定义和测试方法。
三、实验原理
消光比定义为：，单位dB。
式中P00是光发射机输入全“0”时输出的平均光功率即无输入信号时的输出光功率。P11是光发射机输入全“1”时输出的平均光功率。
再实际生产中，由于设备及环境差异的问题，消光比很难控制，只能将消光比控制在某一范围。从接收机角度考虑，希望消光比大，但不是越大越好。
四、实验器材
虚拟仿真实验平台eLabsim，选择主控单元模块、数字终端模块、光功率计与误码仪模块、光收发模块。
五、实验步骤
图1

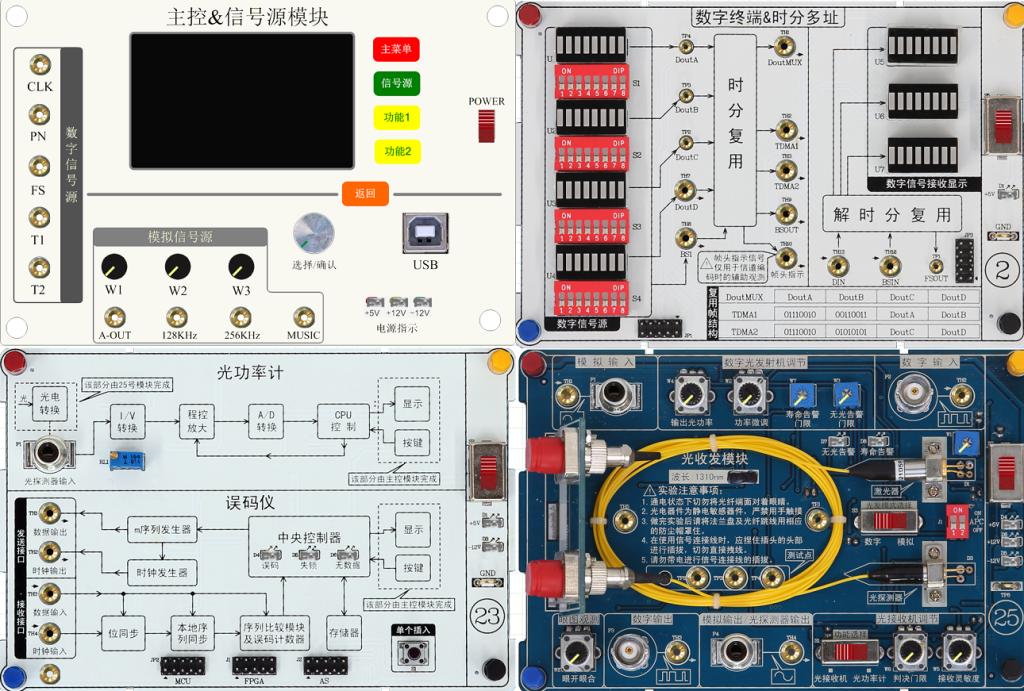

新建实验文件，选择实验所需的主控单元模块、2-数字终端模块、25-光收发模块、23-光功率计与误码仪模块。如图1所示。
2、按如下说明进行连线及设置：
（1）连接2号模块TH7(DoutD)和25号光收发模块的TH2(数字输入)。如图2所示。
图2
（2）连接25号光收发模块的光发输出端和光收接入端，并将光收发模块的功能选择开关S1打到“光功率计”。如图3所示。
图3

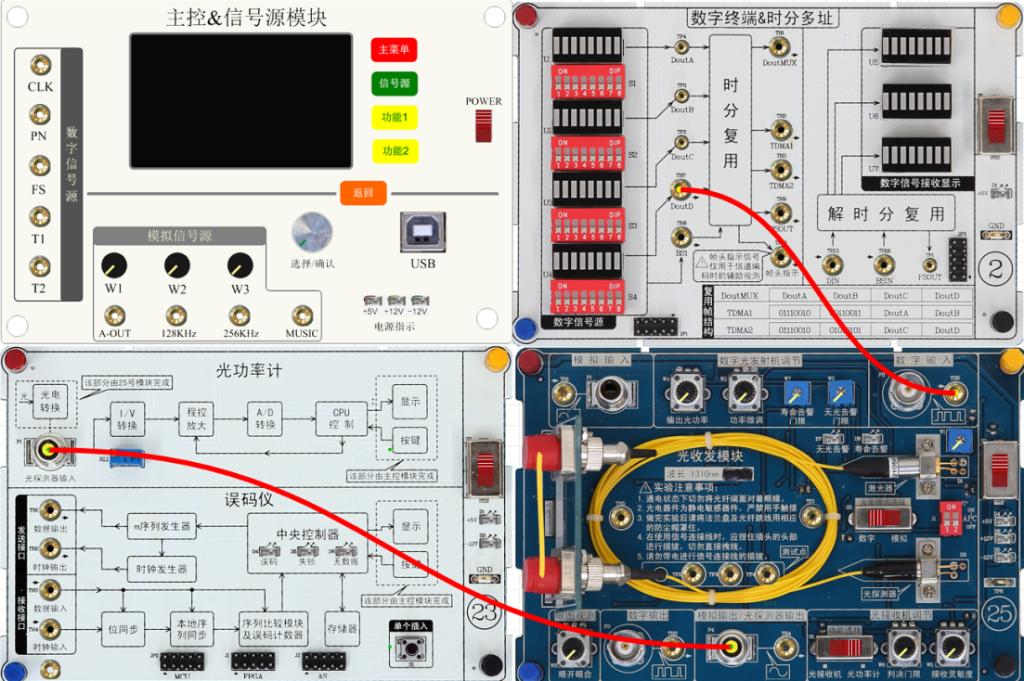

（3）将25号模块P4(光探测器输出) 连至23号模块P1(光探测器输入)。如图4所示。
图4

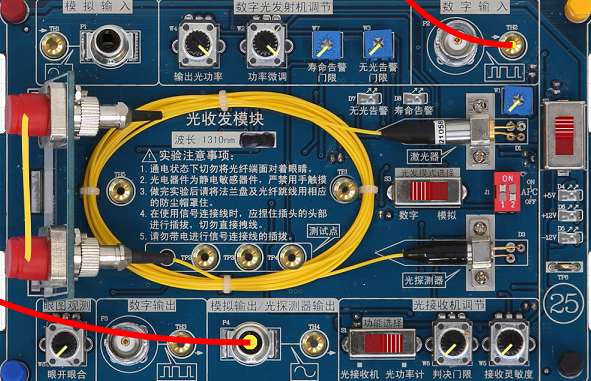

（4）将25号光收发模块的电位器W4和W2顺时针旋至底，即设置光发射机的输出光功率为最大状态；开关S3拨为“数字”，即数字光发。将开关J1拨为“10”，即无APC控制状态。如图5所示。
图5
3、运行仿真，开启所有模块的电源开关。如图6所示。
图6

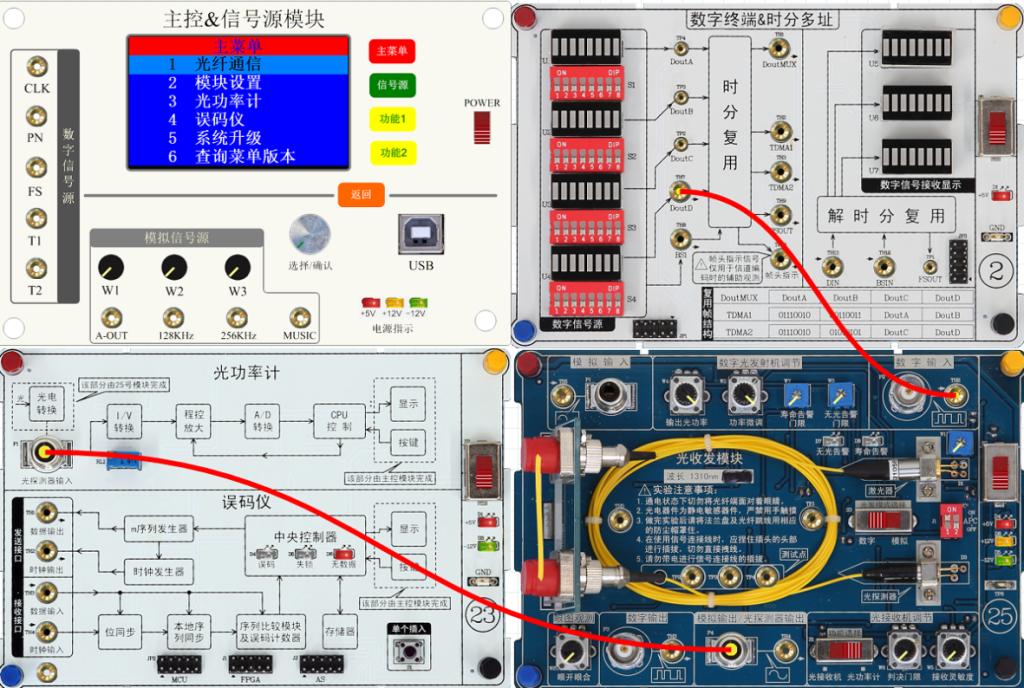

4、点击主控模块的【主菜单】，选择【光纤通信】→【光发射机消光比测试】，此时可以看到【光功率计】显示界面。如图7所示。
图7

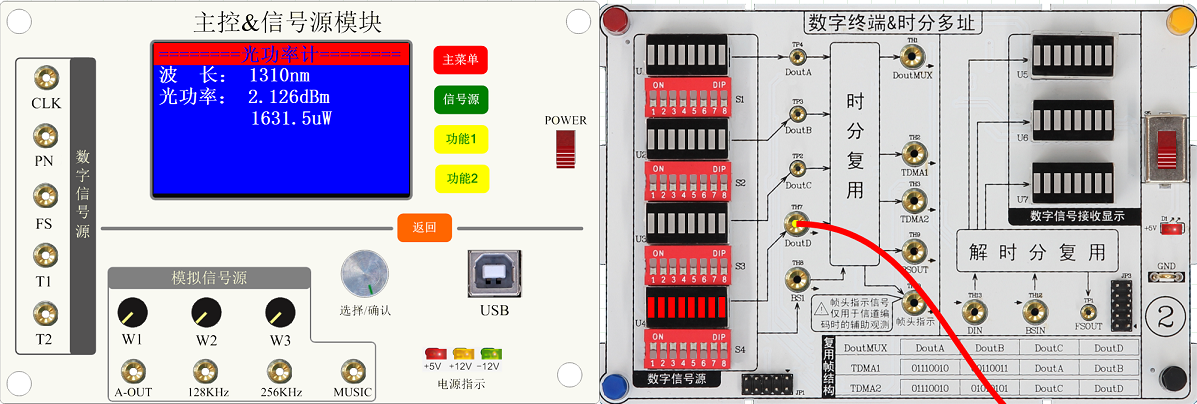

5、将2号模块的拨码开关S4设置为“ON”，使输入信号为全1电平。测得此时光发射端的输出光功率，记为P11。如图8所示。
图8

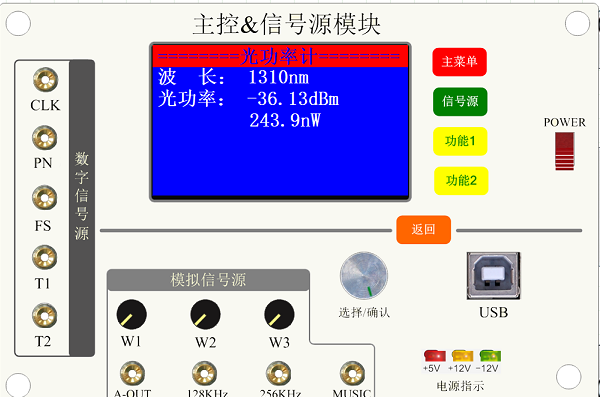

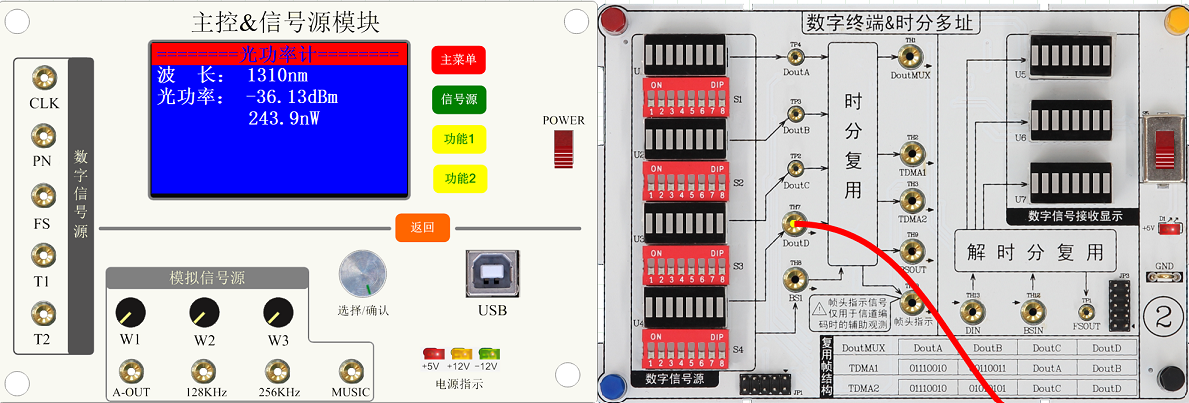

6、再将2号模块的拨码开关S4设置为“OFF”，使输入信号为全0电平。测得此时光发射端的输出光功率，记为P00。如图9所示。
图9
图10
7、代入公式，即得光发射机消光比。
8、逆时针调节W4，按照上述步骤，多次记录实验数据。如图10所示。
█表1 P00、P11、EXT的数据表。
