一、实验目的
1、掌握行为级建模方式的Verilog HDL语言的编程方法；
2、掌握行为级建模中过程语句、块语句、条件语句、赋值等语句的应用；
3、应用行为级建模方式设计十进制计数器。
二、实验内容
1、掌握行为级建模方式的Verilog HDL语言的编程方法；
2、利用数字电路中74LS160功能，基于Verilog HDL利用行为级建模方式实现一个带有复位、置数功能的十进制计数器。
三、实验原理
十进制计数器74LS160，当异步清零端口为低电平时，计数器输出为零；当同步预置数端口为低电平时，计数器输出端Q=D；当==1且EP=ET=1时，每次时钟上升沿到来时开始计数。
74LS160计数器引脚图

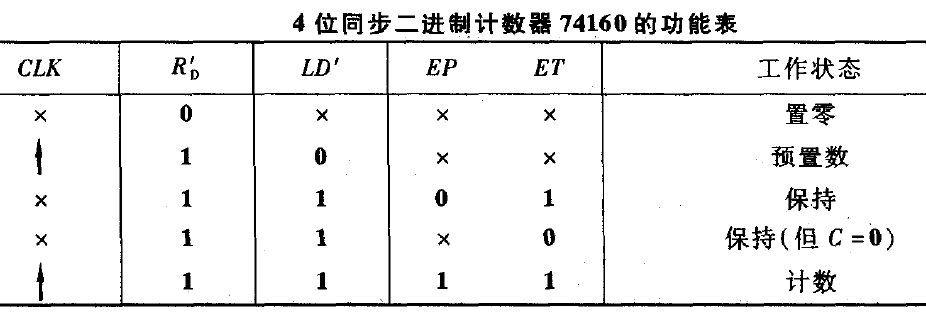

74LS160计数器功能表

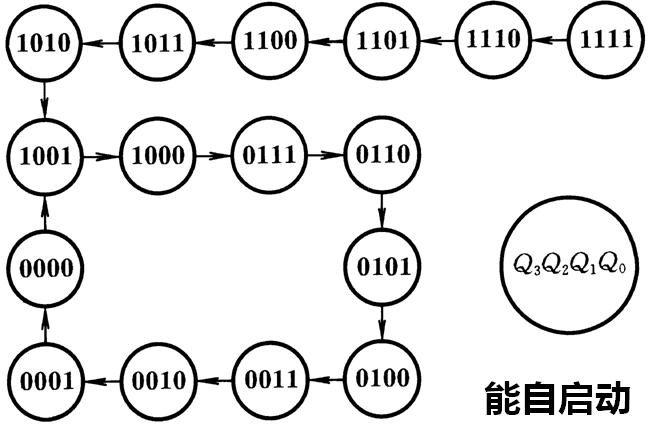

74LS160状态转换图
四、实验设备与器件
安装Quartus II软件的PC机
五、实验步骤
1、设计编写功能模块

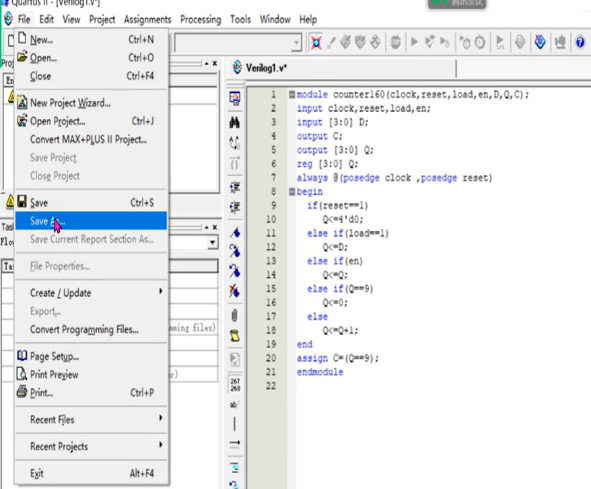

File→New →Verilog HDL file→输入编写好的程序→另存为→选择存储路径(注意路径不要含有中文)
图1 File→New →Verilog HDL file建立新程序编写文件

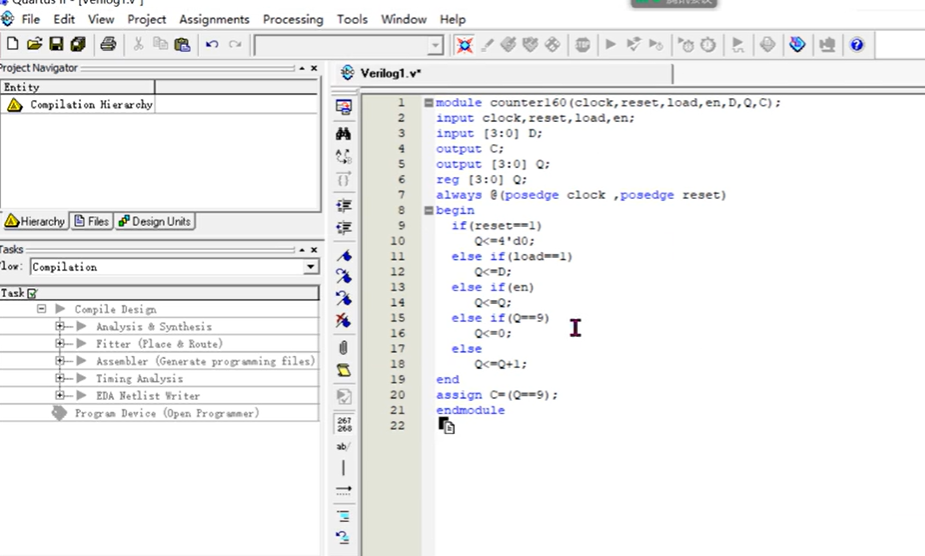

图2 输入编写好的程序

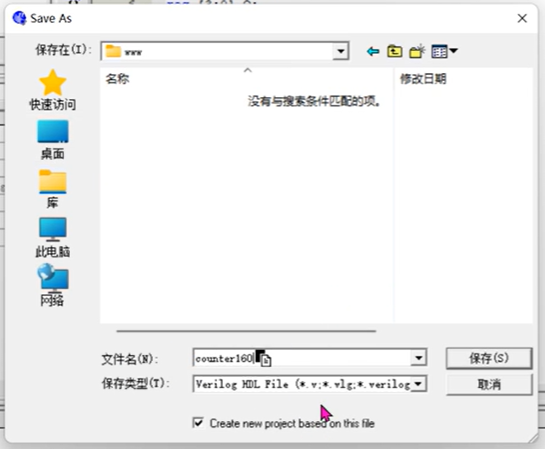

图3 另存为→选择存储路径(注意路径不要含有中文，文件名一定要与模块名一致)

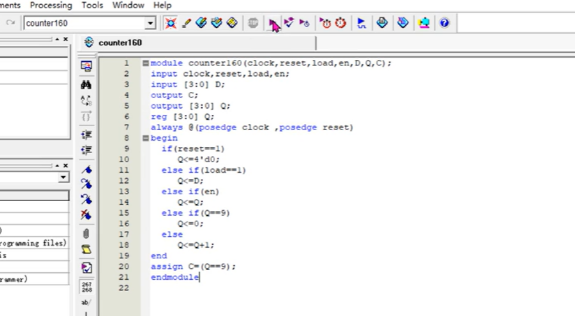

参考程序：
module counter160(clock,reset,load,en,D,Q,C);
input clock,reset,load,en;
input [3:0] D;
output C;
output [3:0] Q;
reg [3:0] Q;
always @(posedge clock ,posedge reset)
begin
if(reset==1)
Q<=4'd0;
else if(load==1)
Q<=D;
else if(en)
Q<=Q;
else if(Q==9)
Q<=0;
else
Q<=Q+1;
end
assign C=(Q==9);
endmodule
2、建工程文件

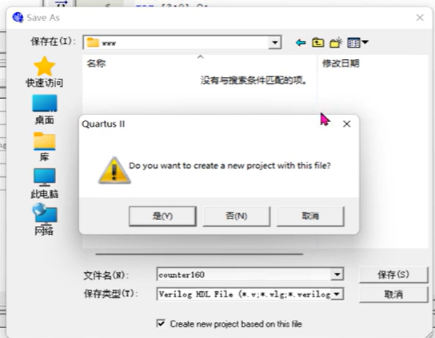

保存后弹出对话框”Do you want to create a new project with this file” →点击“是”→Next→设置路径、项目及顶层模块名称→Next→在弹出的对话框中单击File栏后的按钮，将编写好的Verilog程序加入此工程→Next→选择目标芯片（例：CycloneⅢ系列→Ep3C55F4884C8）→Next→EDA工具设置窗口→Next→finish

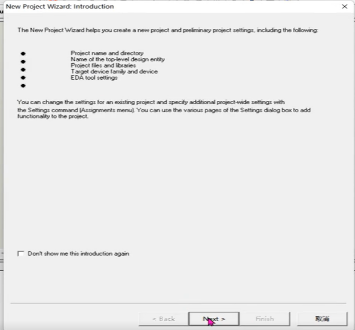

图4 建立本设计项目工程文件→next项目工程信息→next
图5 设置路径、项目及顶层模块名称→Next 图6 单击File栏后的…按钮，添加Verilog程序→Next

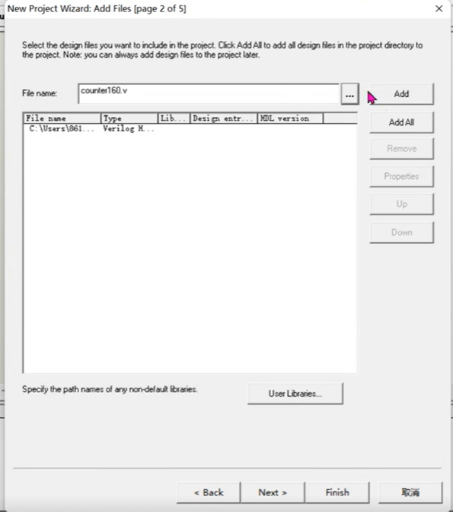

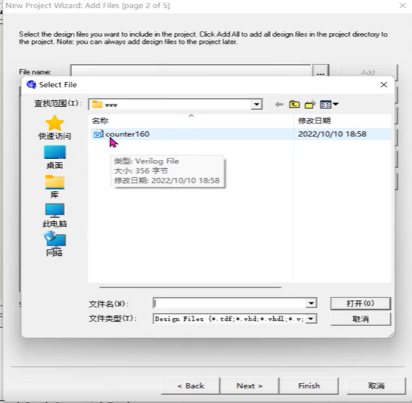

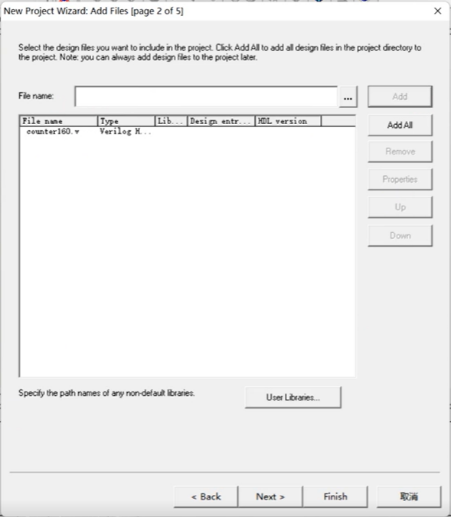

图7 点击add按键将add.v文件添加入下面对话框中→Next

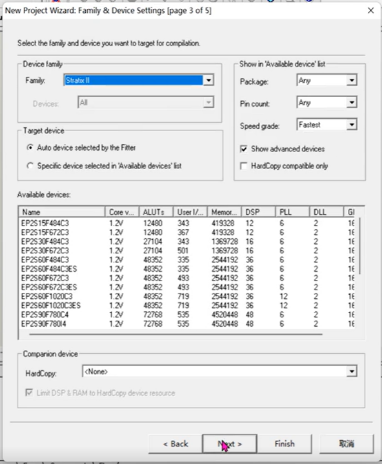

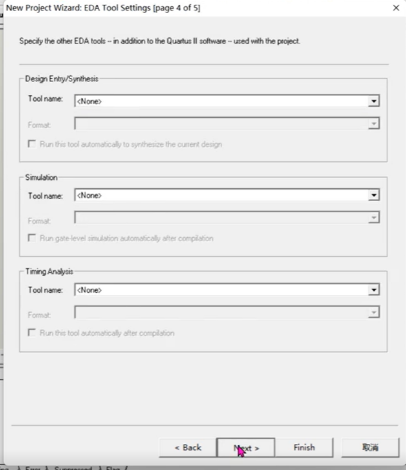

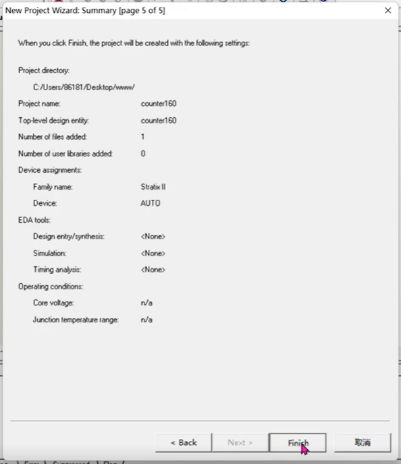

图8 选择目标芯片→Next→EDA工具设置窗口→Next→finish
3、编译验证（验证程序编写是否有错误）

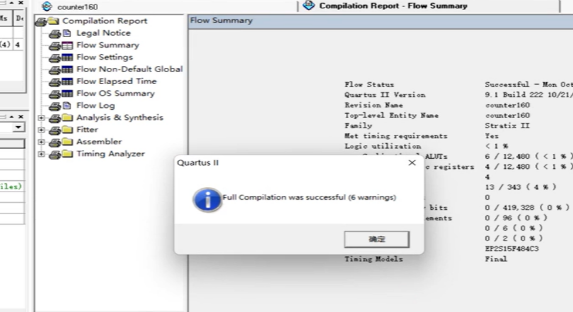

图9 点击编译按键进行编译
4、功能仿真File→New →vector waveform file→保存
图10 点击File→New →vector waveform file→保存，建立波形仿真文件
图11 双击Name下方空白处弹出Insert Node or Bus对话框，点击Node Finder…

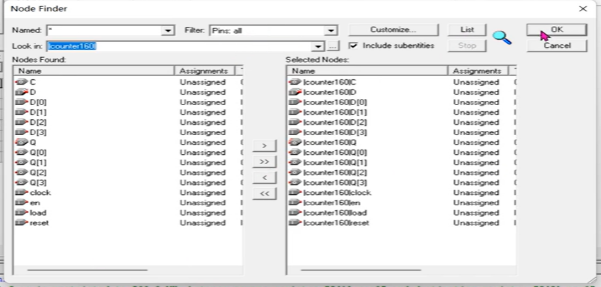

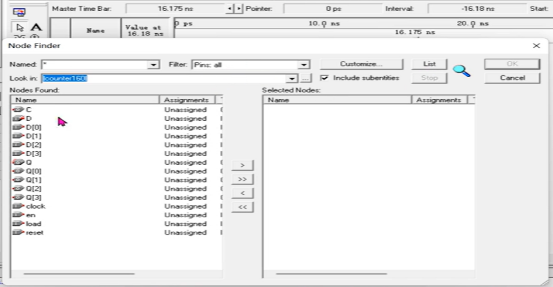

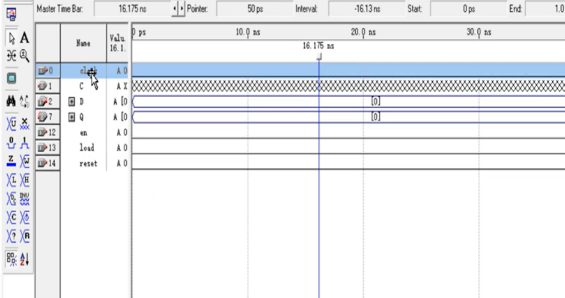

图12 点击List加载模块输入输出引脚→OK
图13 点击OK→添加输入信号信息
5、添加输入信号信息
图14 点击左侧工具栏添加输入信号信息

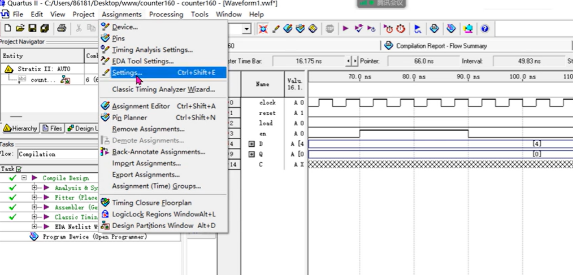

图15 点击Assignments→Settings…→将Timing改成Functional

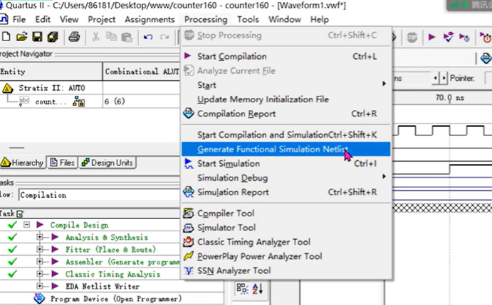

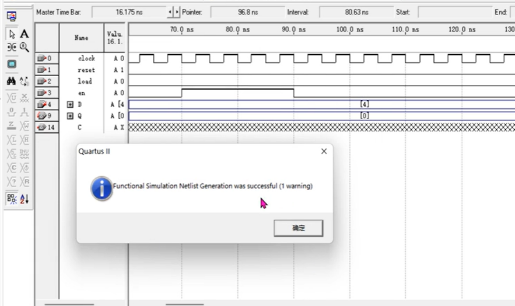

图15 点击Processing→Generate Functional Simulation Netlist→网表文件生成成功

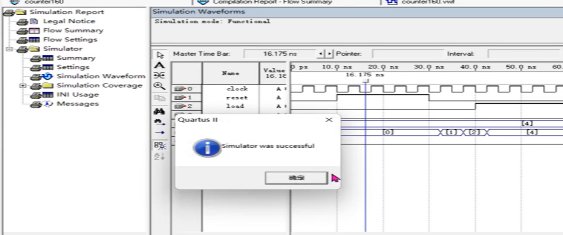

图16 点击波形仿真按钮进行仿真

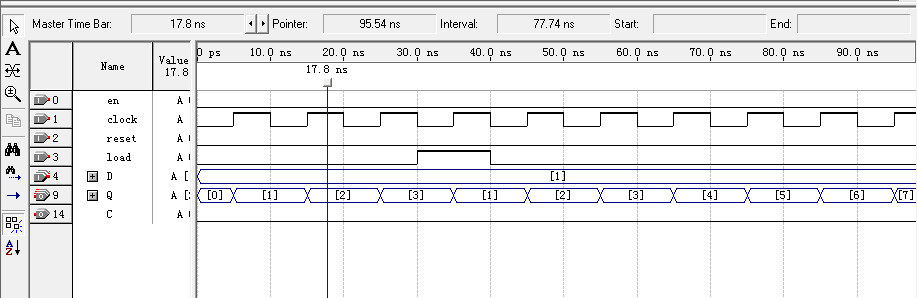

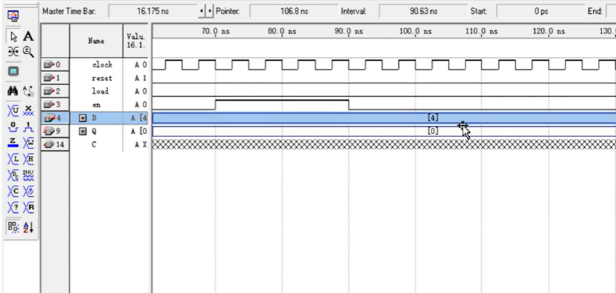

6、产生功能波形（参考波形如下）

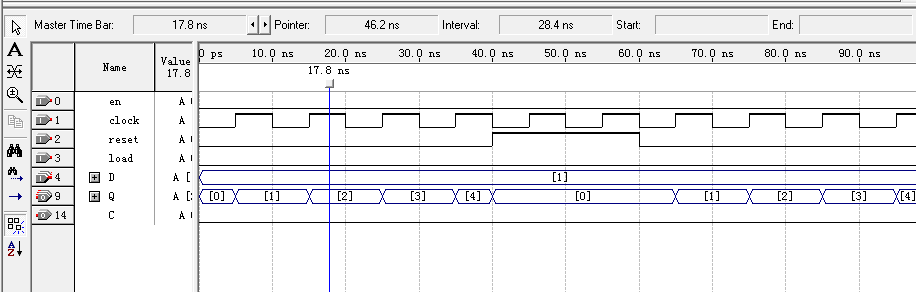

①当en=0、load=0、reset=1时，输出端从0开始重新计数。
②当en=0、 reset =0、 load =1时，输出端从输入端D的值开始重新计数。

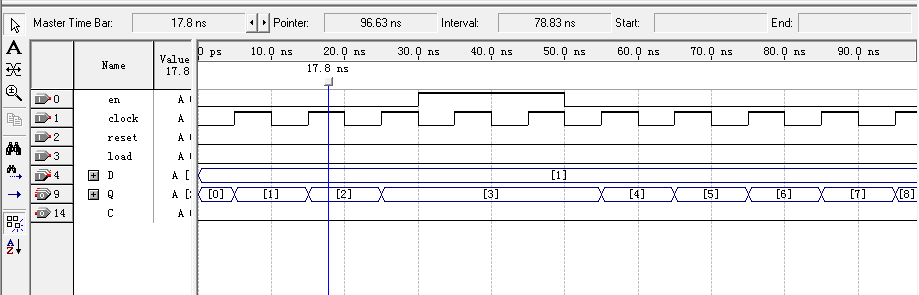

③当reset =0、 load =0 、en=1时，输出端保持状态不变。

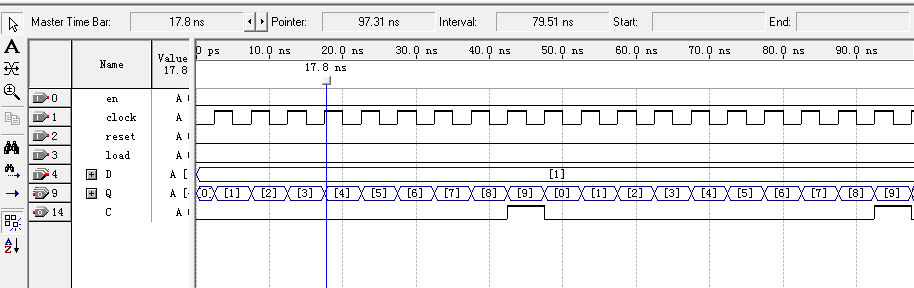

④当reset =0、 load =0 、en=0时，输出从0计数到9后开始新的周期循环计数。
