一、实验目的

1、掌握门级建模方式的Verilog HDL语言的编程方法；

2、掌握模块实例化的具体操作；

3、通过4位全加器的门级电路设计熟悉Quartus Ⅱ软件的使用方法。

二、实验内容

1、基于Verilog HDL利用门级建模方式首先实现一位全加器；

2、采用模块实例化方法通过调用一位全加器实现四位全加器。

三、实验原理

全加器除了加数和被加数外，还要考虑低位的进位。

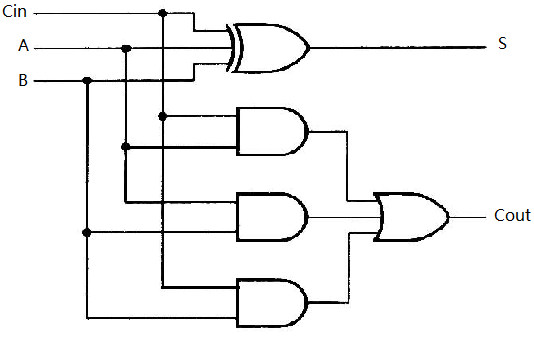

一位全加器原理图：

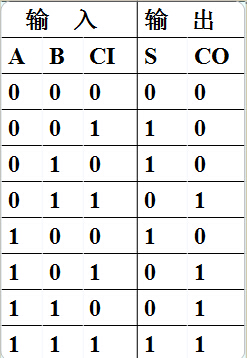

                         一位全加器功能表：

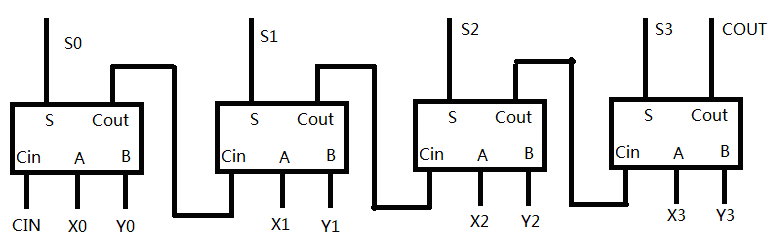

四位全加器原理图：



四、实验设备

安装QuartusII软件的PC机

五、实验步骤

1、设计编写功能模块

File→New →Verilog HDL file→输入编写好的程序→另存为→选择存储路径(注意路径不要含有中文)

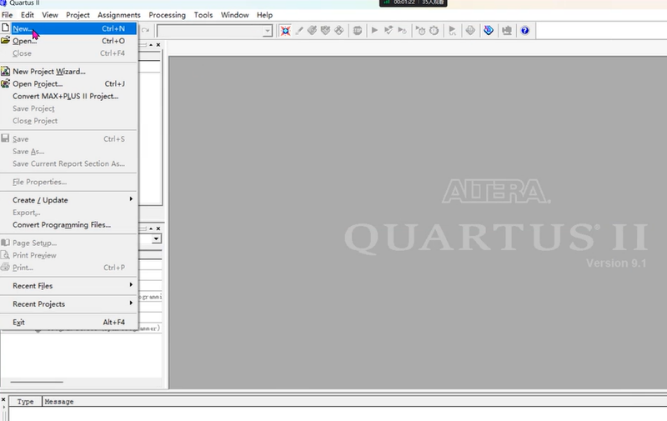

图1  File→New →Verilog HDL file建立新程序编写文件

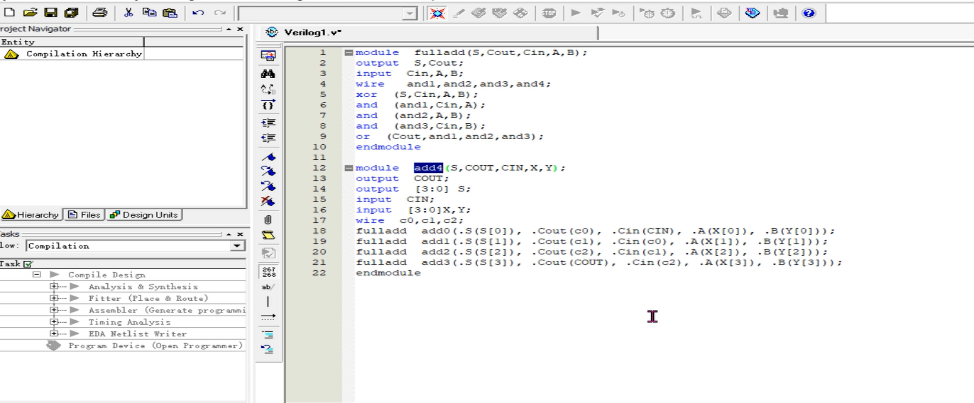

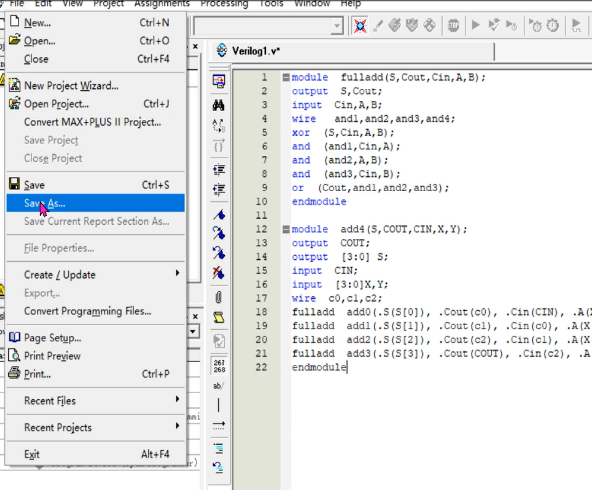

图2  输入编写好的程序

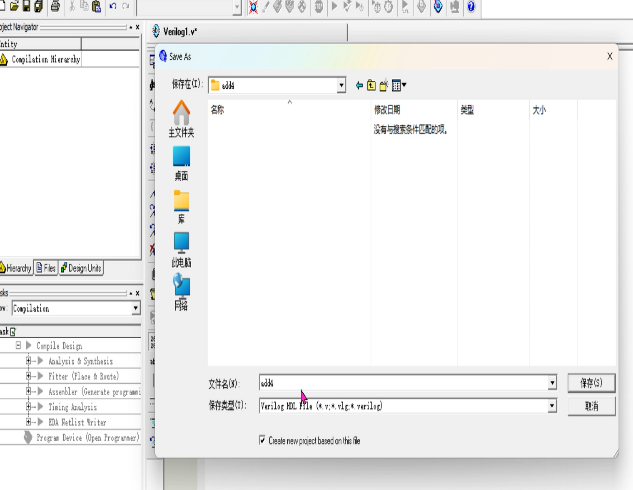

图3  另存为→选择存储路径(注意路径不要含有中文，文件名一定要与模块名一致)

参考程序：

①一位全加器子程序

module  fulladd(S,Cout,Cin,A,B);

output  S,Cout;

input  Cin,A,B;

wire   and1,and2,and3,and4;

xor  (S,Cin,A,B);

and  (and1,Cin,A);

and  (and2,A,B);

and  (and3,Cin,B);

or  (Cout,and1,and2,and3);

endmodule

②四位全加器主程序

module  add4(S,COUT,CIN,X,Y);//四位全加器

output  COUT;

output  [3:0] S;

input  CIN;

input  [3:0]X,Y;

wire  c0,c1,c2;

fulladd  add0(.S(S[0]), .Cout(c0), .Cin(CIN), .A(X[0]), .B(Y[0]));

fulladd  add1(.S(S[1]), .Cout(c1), .Cin(c0), .A(X[1]), .B(Y[1]));

fulladd  add2(.S(S[2]), .Cout(c2), .Cin(c1), .A(X[2]), .B(Y[2]));

fulladd  add3(.S(S[3]), .Cout(COUT), .Cin(c2), .A(X[3]), .B(Y[3]));

endmodule

2、建工程文件

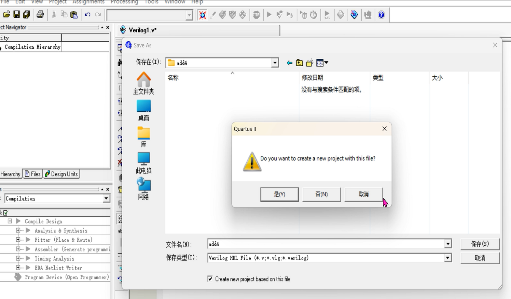

保存后弹出对话框”Do you want to create a new project with this file” →点击“是”→Next→设置路径、项目及顶层模块名称→Next→在弹出的对话框中单击File栏后的按钮，将编写好的Verilog程序加入此工程→Next→选择目标芯片（例：CycloneⅢ系列→Ep3C55F4884C8）→Next→EDA工具设置窗口→Next→finish

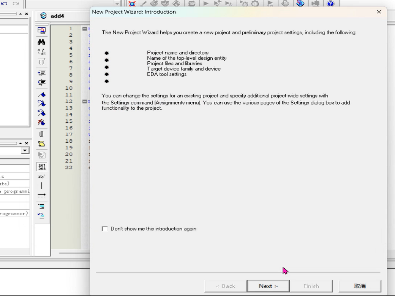

图4  建立本设计项目工程文件→next项目工程信息→next

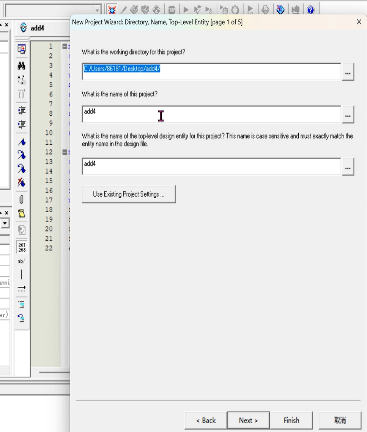

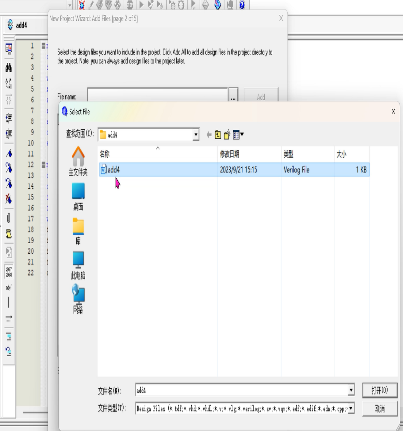

图5  设置路径、项目及顶层模块名称→Next  图6  单击File栏后的…按钮，添加Verilog程序→Next

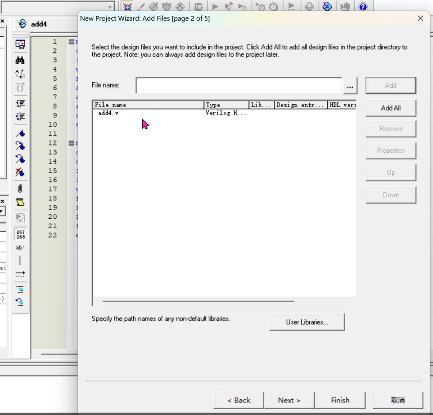

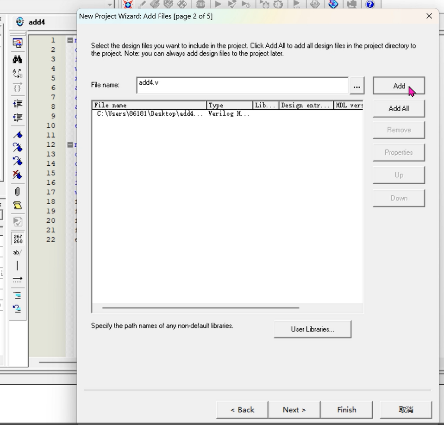

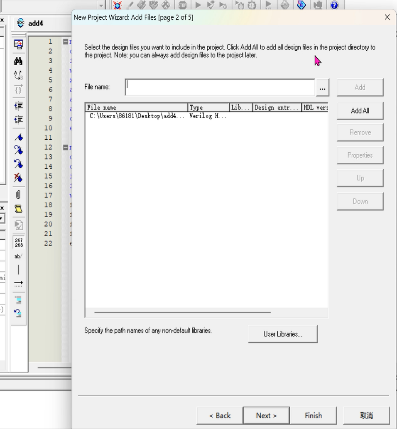

图7  点击add按键将add.v文件添加入下面对话框中→Next

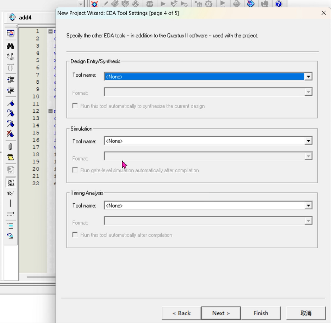

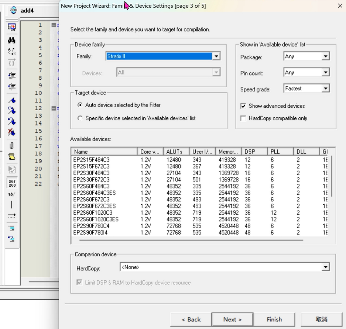

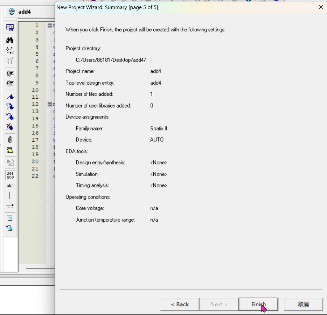

图8  选择目标芯片→Next→EDA工具设置窗口→Next→finish

3、编译验证（验证程序编写是否有错误）

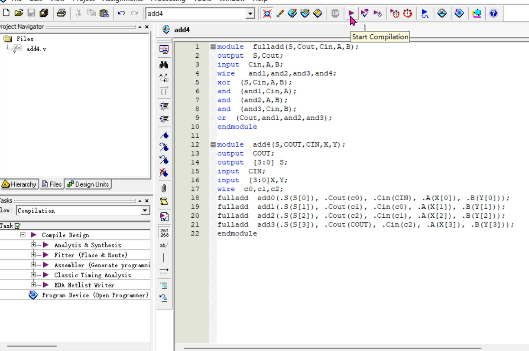

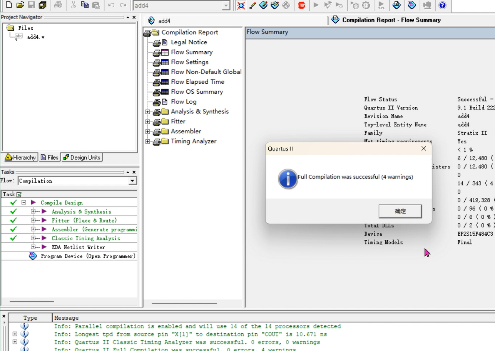

图9  点击编译按键进行编译

4、功能仿真File→New →vector waveform file→保存

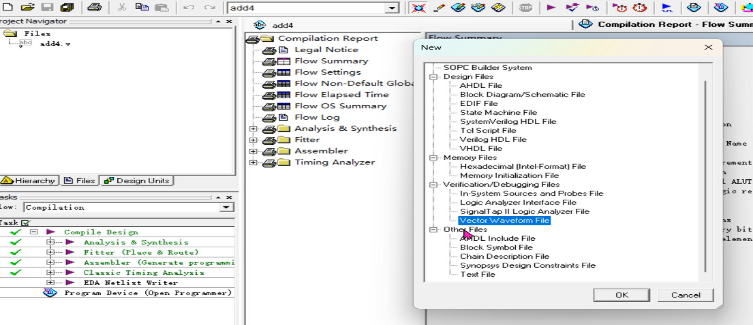

图10  点击File→New →vector waveform file→保存，建立波形仿真文件

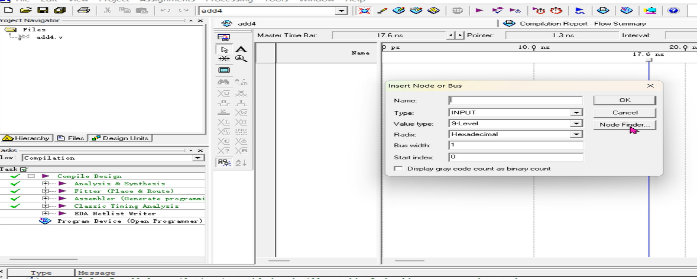

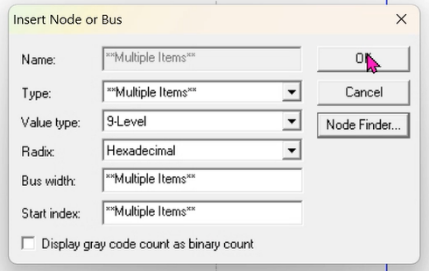

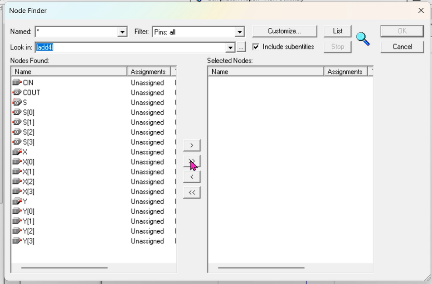

图11  双击Name下方空白处弹出Insert Node or Bus对话框，点击Node Finder…

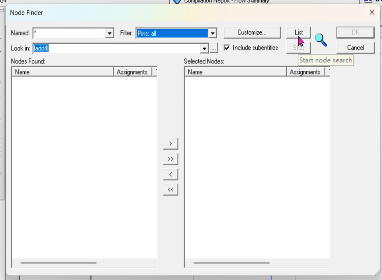

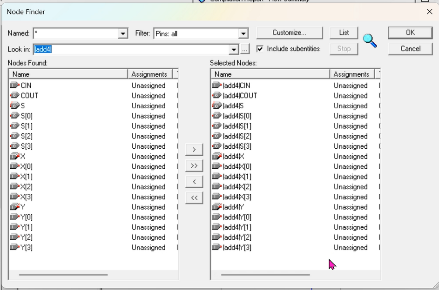

图12  点击List加载模块输入输出引脚→OK



图13  点击OK→添加输入信号信息

5、添加输入信号信息

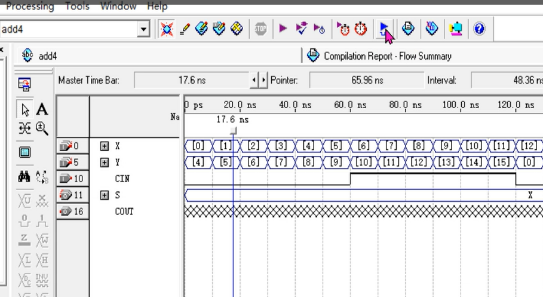

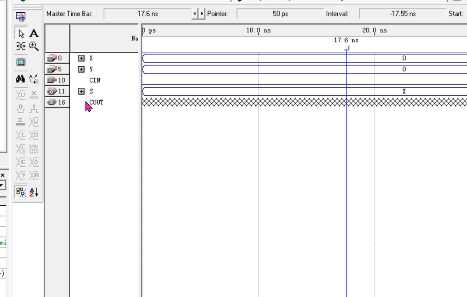

图14  点击左侧工具栏添加输入信号信息

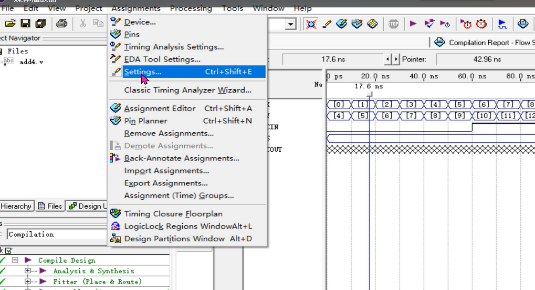

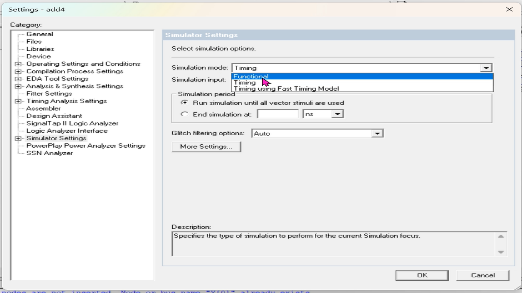

图15  点击Assignments→Settings…→将Timing改成Functional

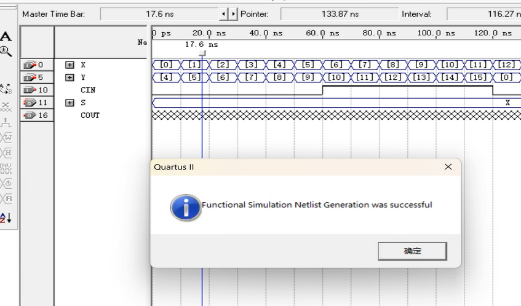

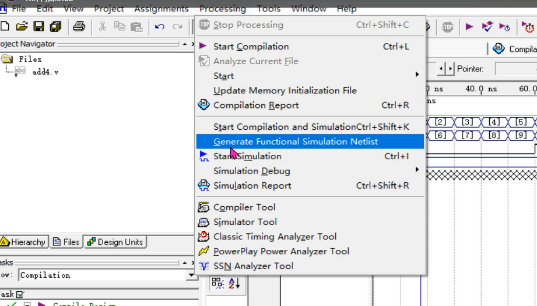

图15  点击Processing→Generate Functional Simulation Netlist→网表文件生成成功

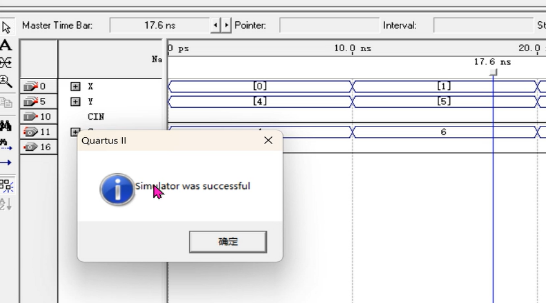

图16  点击波形仿真按钮进行仿真

6、产生功能波形

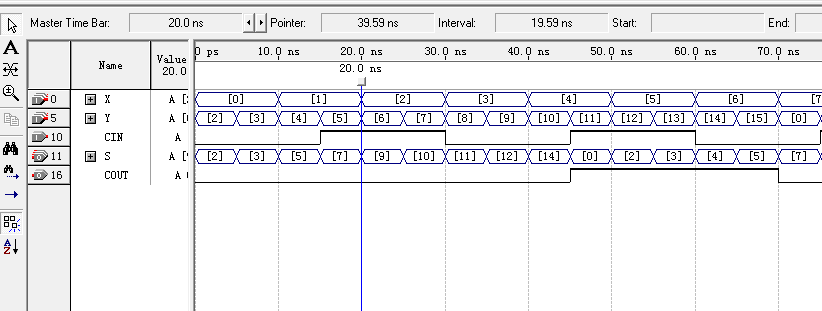

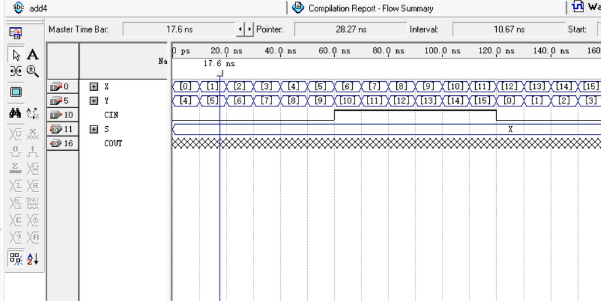

图17  四位全加器参考波形
