读取实验箱AD采集的数据实验

一、实验目的

学习和了解在 OURS-ELVIS 实验平台上实现读取实验箱 AD 采集数

据的过程。

二、实验内容

这个实验比前几个操作起来稍微复杂些，因为有大数据量的传输，而且在数据包的格式上有所不一样。格式说明及解析见“通信协议说明.html”文档。数据接收和前面实验类似，只是变一下接收的数据包大小，难点在数据的解析上，因为传过来的是二进制的数据，需要经过一系列的转换，最后得到需要的浮点值。

三、实验原理及说明

通信规则说明

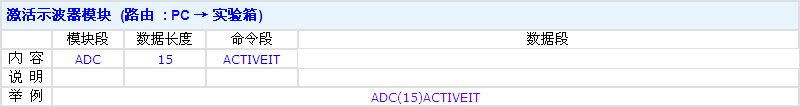

1、激活AD采样模块，如图1所示。

图1

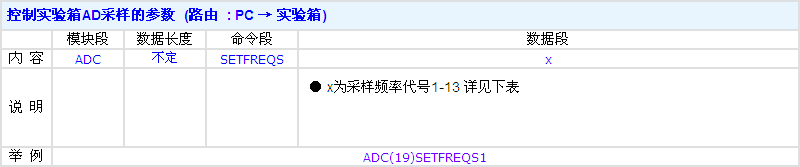

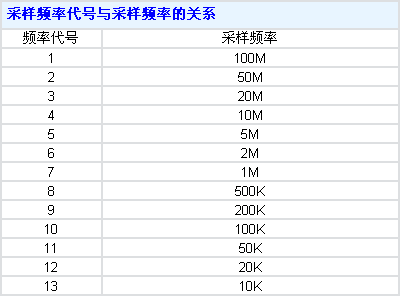

2、控制AD采样模块参数及采样频率说明，如图2、3所示。

图2

图3

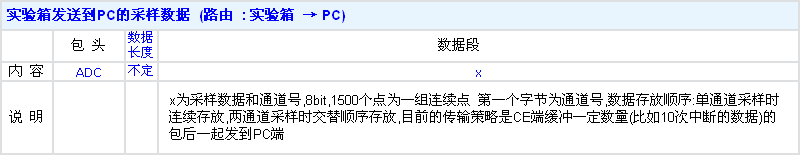

3、采样数据说明，如图4所示：

图4

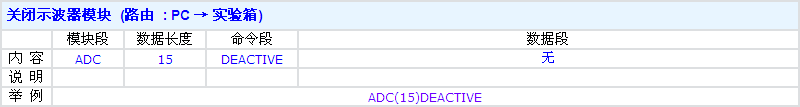

4、关闭AD采样模块，如图5所示。

图5

四、实验设备

一套OURS-ELVIS实验箱、一台安装LabVIEW的PC机。

五、实验方法

1、硬件连接

按照实验一的步骤，连接宿主PC机和一台OURS-ELVIS 实验箱。

2、设计前面板

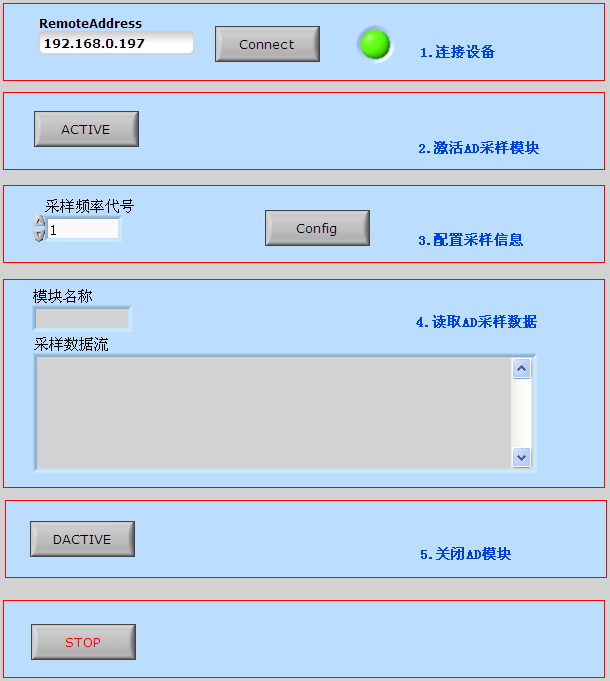

在前面板放置如下图6的控件对象。

图6

3、编写程序框图

（1）网络连接程序块

网络连接程序块包括了初始化和网络通信处理两个部分，这部分的程序如下图7。

图7

（2）停止程序

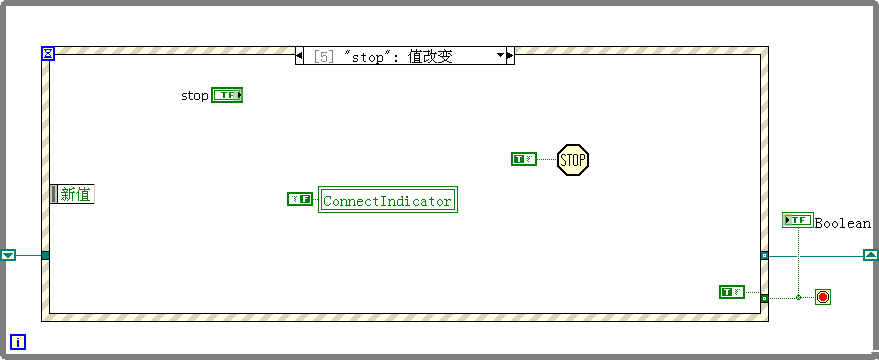

停止程序通过用户点击STOP控件来终止VI程序的运行，如图8所示。

图8

（3）读取AD采集数据程序块

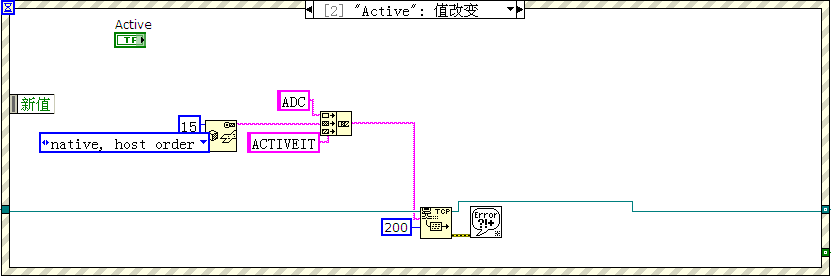

这部分由AD采样模块准备和数据采样两个部分构成。AD采样模块准备程序由一个简单的事件结构构成，根据事件选择的不同处理不同的事务。当选择是 ACTIVE 激活AD 采样模块时，程序处理“Active”事务，如图9。

图9

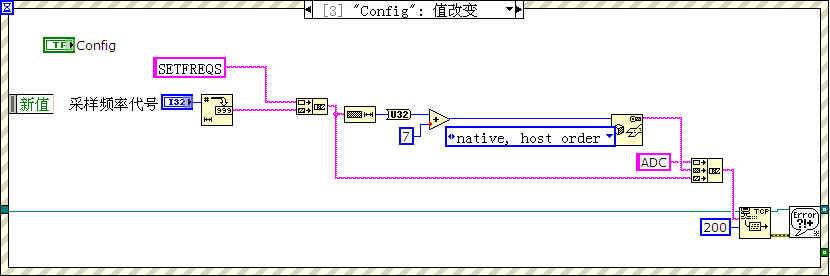

当选择是Config发送采样参数时，程序处理“Config”事务，如图10。

图10

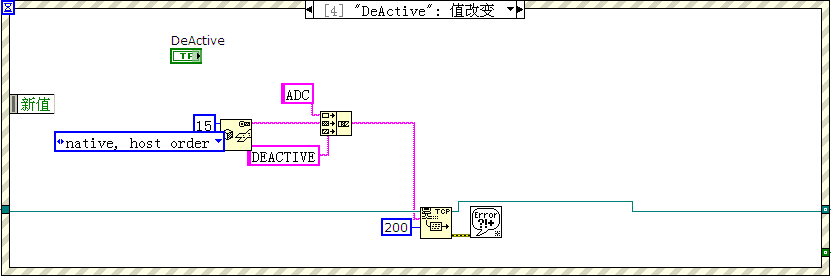

当选择是 DACTIVE 关闭 AD 采样模块时，程序处理“DeActive”事务，如图11。

图11

数据采样，如图12所示。

图12

（4）连机调试

打开实验箱电源，等待系统启动，启动界面如下图13所示。同时从图中可以得出，实验箱IP为192.168.0.197。

图13

选择系统设置，可在“系统设置页”进行本机IP查看与设置，然后保存IP设置并重启，以确保PC机与实验箱在同一个网段。如下图14。

图14

在PC端填写好实验箱IP（即 192.168.0.197），运行VI程序，然后点击Connect按钮，连接成功后，实验箱界面和VI界面应有相应变化。如图15所示。

图15

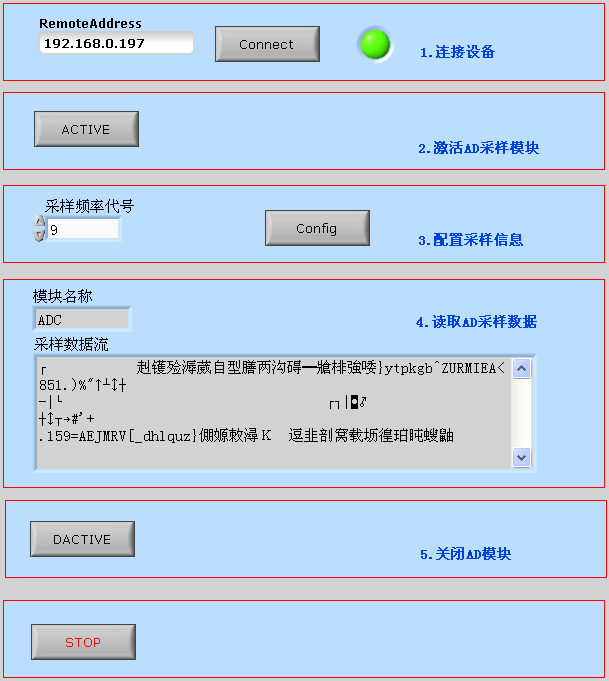

点击ACTIVE激活AD模块，在“采样频率代号”中选择采样频率，关于采样频率代号与采样频率的具体关系可参看网络通信协议文档，然后点击Config发送采样参数配置。同时，在实验箱上的CHA或CHB端口输入信号，比如1K正弦波信号，出现下图16所示界面。

图16
