测量电压实验

一、实验目的

学习和了解在OURS-ELVIS实验平台上实现一个简单的采集电压过程。

二、实验内容

本实验实现了一个简单的采集电压的功能。利用实验箱上的万用表模块，通过给实验箱发送采集电压的命令，从而在PC端接收到来自实验箱的电压值。发送采集电压的命令只需要发送一次，实验箱就会不停的给PC端发送电压值，以保持测量值的实时更新。

三、实验原理及说明

通信规则说明

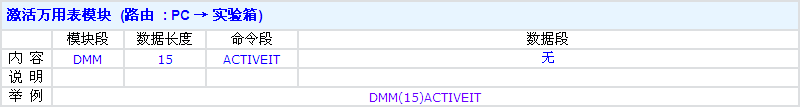

1、激活万用表模块，如图1所示。

图1

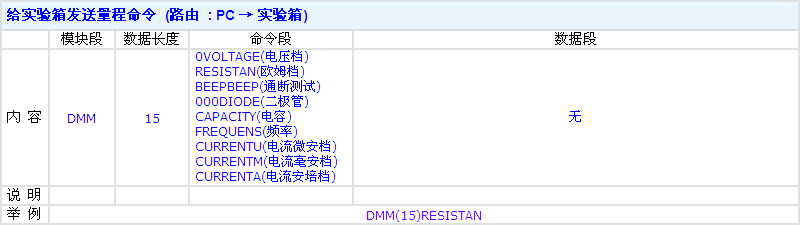

2、控制万用表的量程切换，如图2所示。

图2

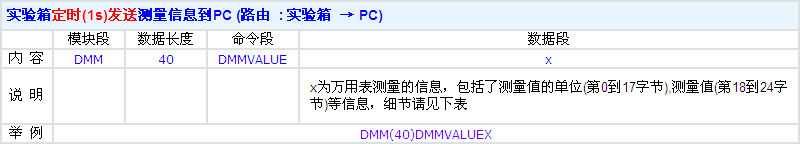

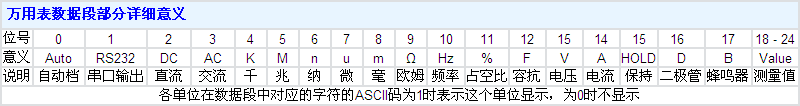

3、测量信息发送及数据段的详细意义说明，如图3、4所示。

图3

图4

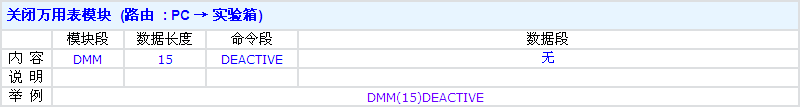

4、关闭万用表模块，如图5所示。

图5

四、实验设备

一套OURS-ELVIS实验箱、一台安装LabVIEW的PC机。

五、利用TCP与实验箱建立连接实验方法

1、硬件连接

按照实验一的步骤，连接宿主PC机和一台OURS-ELVIS 实验箱。

2、设计前面板

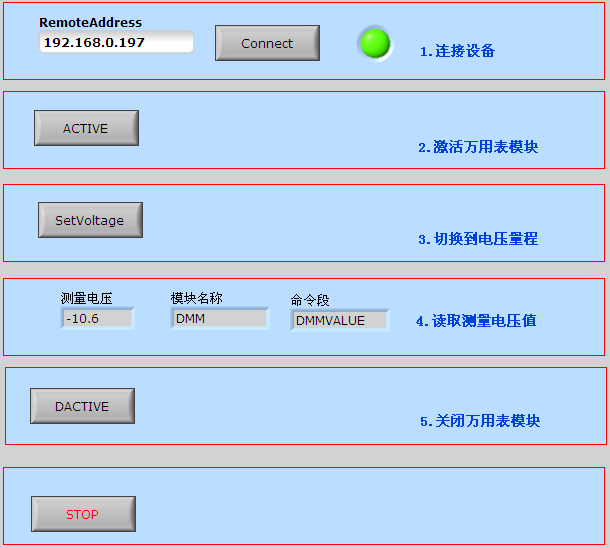

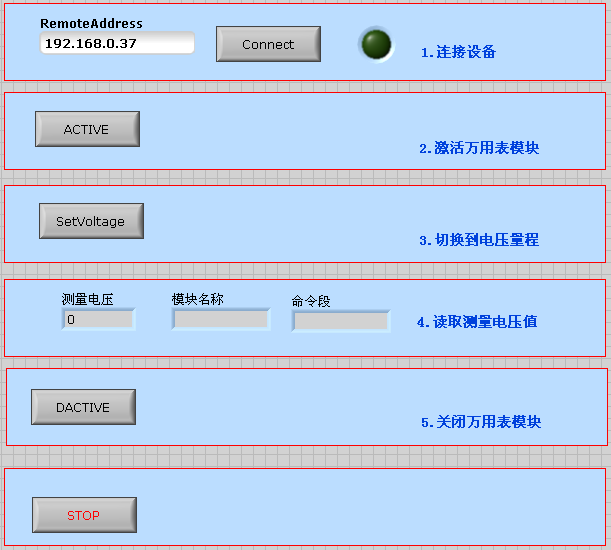

在前面板放置如下图6的控件对象。

图6

3、编写程序框图

（1）网络连接程序块

网络连接程序块包括了初始化和网络通信处理两个部分，这部分的程序如下图7。

图7

（2）停止程序

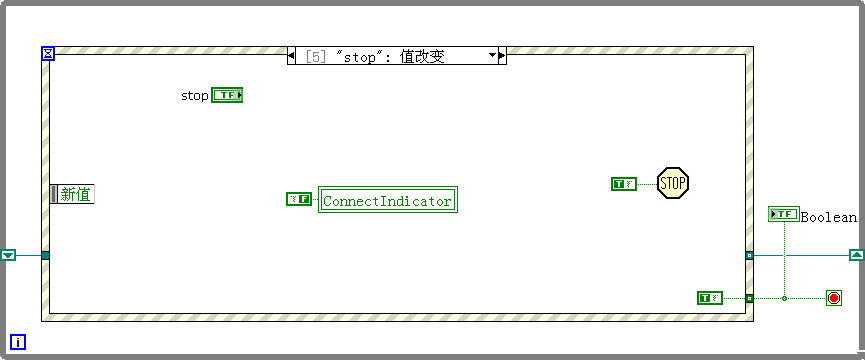

停止程序通过用户点击STOP控件来终止VI程序的运行，如图8所示。

图8

（3）采集电压程序块

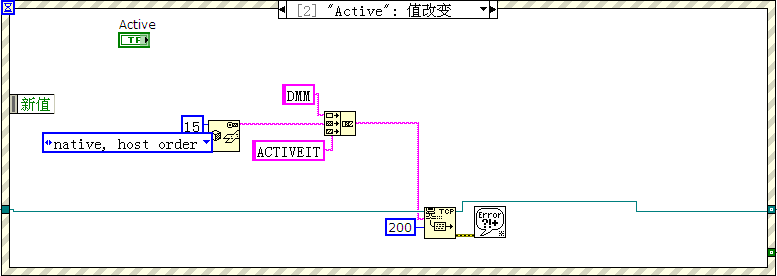

这部分由万用表模块准备和电压采集两个部分构成。万用表模块准备程序由一个简单的事件结构构成，根据事件选择的不同处理不同的事务。当选择是ACTIVE激活万用表模块时，程序处理“Active”事务，如图9。

图9

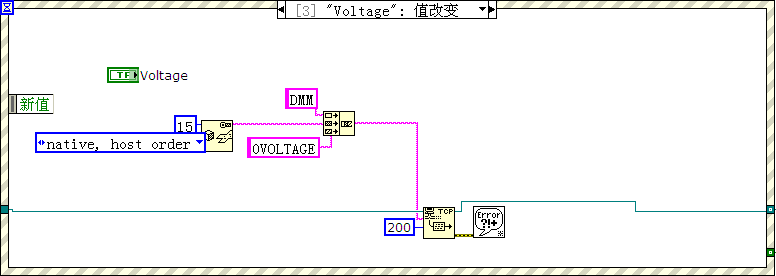

当选择是SetVoltage切换到电压量程时，程序处理“Voltage”事务，如图10。

图10

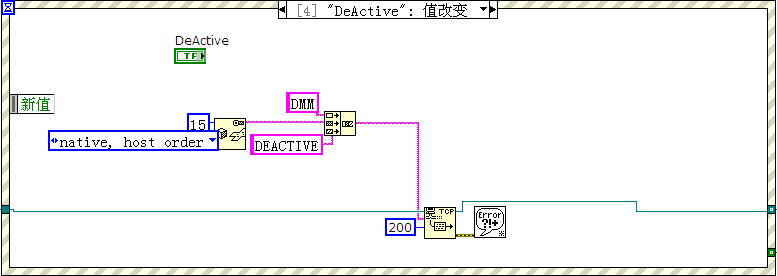

当选择是DACTIVE关闭万用表模块时，程序处理“DeActive”事务，如图11。

图11

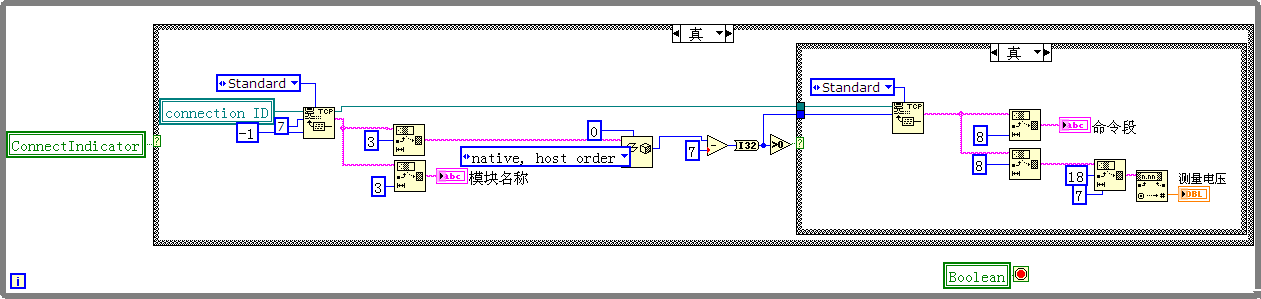

电压采集程序，如图12所示。

图12

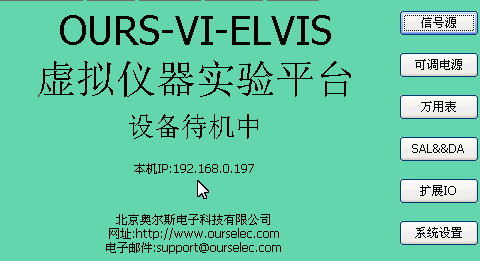

（4）连机调试打开实验箱电源，等待系统启动，启动界面如下图13所示。同时从图中可以得出，实验箱IP为192.168.0.197

图13

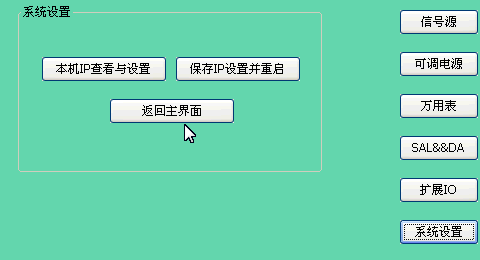

选择系统设置，可在“系统设置页”进行本机IP查看与设置，然后保存IP设置并重启保PC机与实验箱在同一个网段。如下图14。

图14

在PC端填写好实验箱IP（即 192.168.0.197），运行VI程序，然后点击Connect按钮，连接成功后，实验箱界面和VI界面应有相应变化。如图15所示。

图15

点击 ACTIVE 激活万用表，然后点击 SetVoltage，出现下图16所示界面。

图16

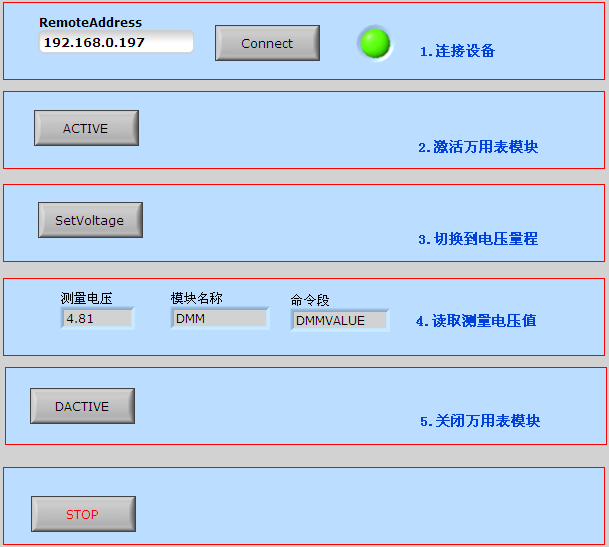

在实验箱上的DMM电压输入端口用探针测量电压值，如5V，面板状态出现相应变化，如下图17所示

图17
