LabVIEW编程环境的安装及读写I/O实验
一、实验目的
从这部分开始所涉及的实验都需要与实验箱的配合才能完成，所以第一步得先打通与实验箱的网络连接这条经脉。这个实验主要是熟悉PC与实验箱的通信方法，实现两者间建立连接的功能。今后所有与实验箱通信的程序基本上都包含这部分。
二、实验内容
建立一个TCP网路连接服务，实验箱为服务端。连接好实验箱后，PC端运行VI程序，填写好IP地址，点击Connect按钮以实现两者间网络连接的功能。同时，可以先使用HerculesSetup工具在本机上进行连接测试。完成这个实验，后续的所有程序都可以用本实验的程序作为模板。
三、实验原理及说明
通信规则说明
1、PC与实验箱之间采用TCP协议通信，PC作为客户端，实验箱为服务端；
2、通信端口为1500；
3、数据包的大小不固定；
4、短数据包的格式：分模块段、长度段、命令段、数据段四个部分，长度：模块段3字节，长度段不定，命令段8 字节，数据段不定。
四、实验设备
一套OURS-ELVIS实验箱、一台安装LabVIEW的PC机。
五、利用TCP与实验箱建立连接实验方法
1、硬件连接
（1）将电源线分别连接OURS-ELVIS实验箱与电源插座。
（2）用一根交叉网线将宿主 PC 机的网口与OURS-ELVIS 实验箱的网口相连。

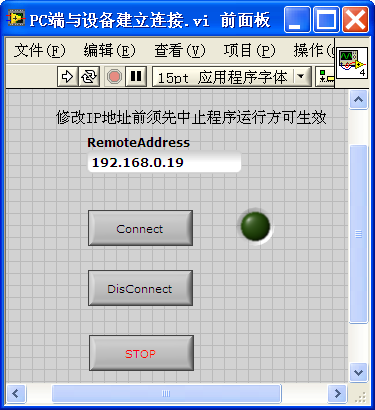

2、在前面板放置一个圆形指示灯控件，标为ConnectIndicator；一个字符串输入控件，标为RemoteAddress，用来输入服务端IP地址；一个TCP网路连接引用句柄控件，标为connection ID，并隐藏显示控件；三个布尔按钮控件，分别标为：Connect、DisConnect、STOP。如图1所示。
图1
3、编写程序框图
（1）几乎所有程序都需要有一个初始化的工作，这部分的程序如图2。
图2
（2）停止程序

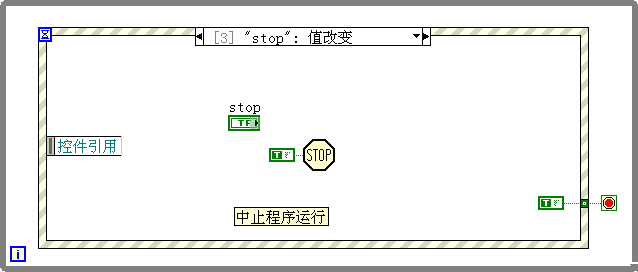

停止程序通过用户点击 STOP 控件来终止 VI 程序的运行，如图3所示。
图3
（3）网络通信处理

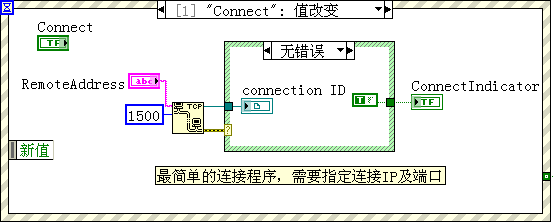

这部分由一个简单的事件结构构成，根据“事件”值的不同处理不同的事务。当用户点击 Connect 事件且连接 IP 无错误时，ConnectIndicator 指示灯变为绿色，如图4。
图4

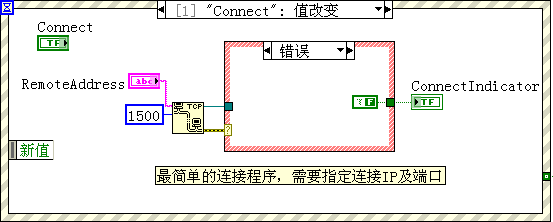

当服务端连接失败时，ConnectIndicator 指示灯变为墨绿色，如图5。
图5

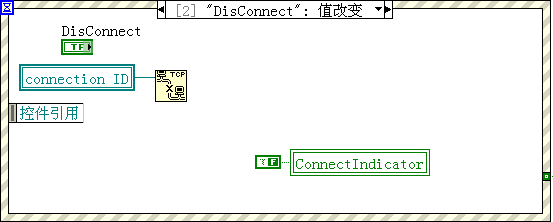

当用户点击 DisConnect 事件时，ConnectIndicator 指示灯变为墨绿色，如图6所示。
图6
（4）本机调试

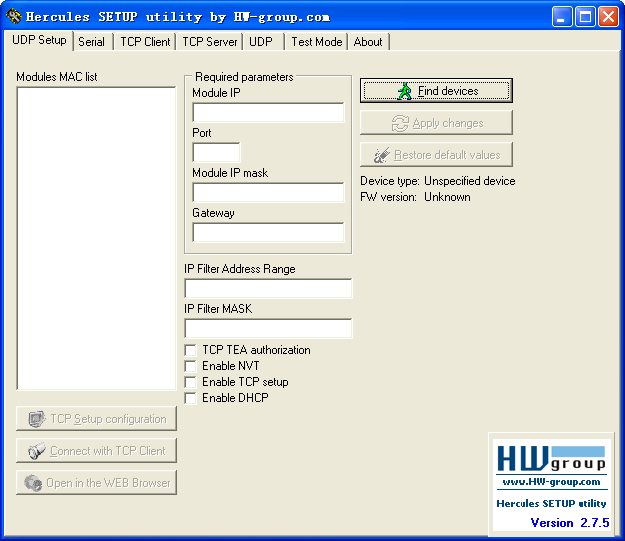

各部分程序完成后就可以先在本机调试运行。将光盘Tools目录下HerculesSetup工具打开用来调试网络通信的状态，软件运行界面如图7。
图7

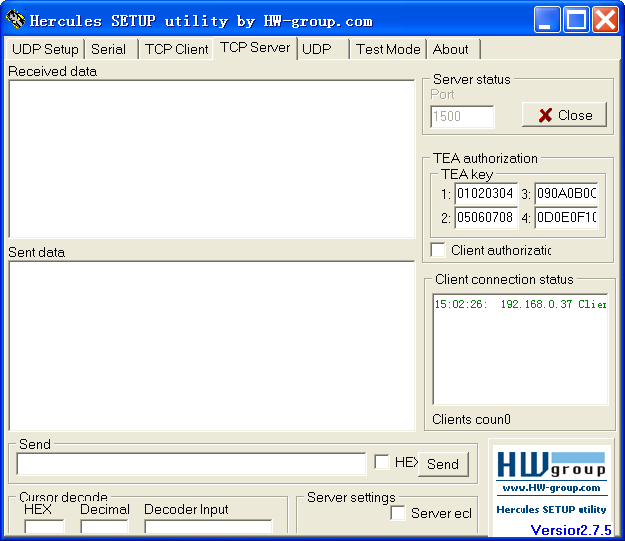

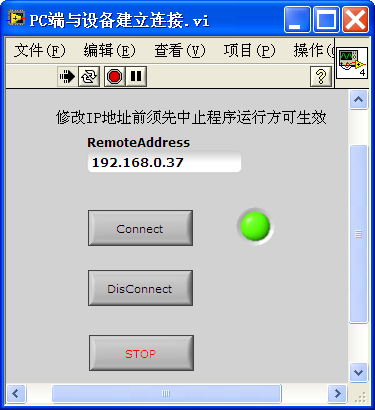

选择HerculesSetup工具中的TCP Server选项卡，端口设置为1500，点击Listen按钮。填写好本机IP（比如，本机 IP：192.168.0.37），运行VI程序，然后点击Connect按钮，如果程序编写无误，可以看到HerculesSetup和VI界面有所变化，如图8、图9所示。
图8
图9
（4）连机调试

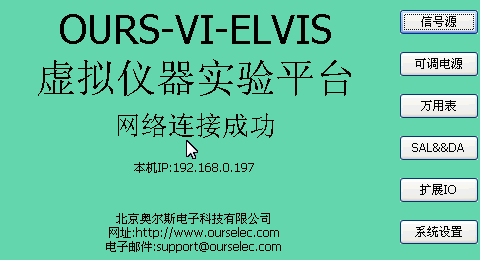

打开实验箱电源，等待系统启动，启动界面如下图10所示。同时从图中可以得出，实验箱IP为192.168.0.197。
图10

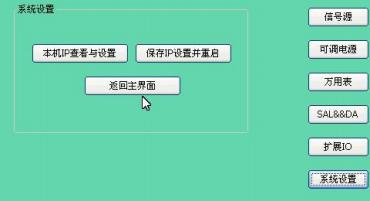

选择系统设置，可在“系统设置页”进行本机IP查看与设置，然后保存IP设置并重启，以确保PC机与实验箱在同一个网段。如下图11。
图11
在PC端填写好实验箱IP（即 192.168.0.197），运行VI程序，然后点击Connect按钮，连接成功后，实验箱界面和VI界面应有相应变化。如图12、图13所示。
图12
图13
六、读写I/O实验方法
1、硬件连接
连接宿主PC机和一台OURS-ELVIS实验箱。
2、设计前面板

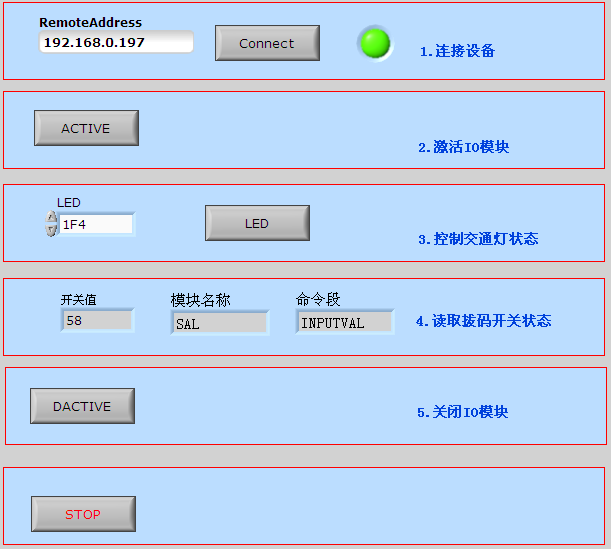

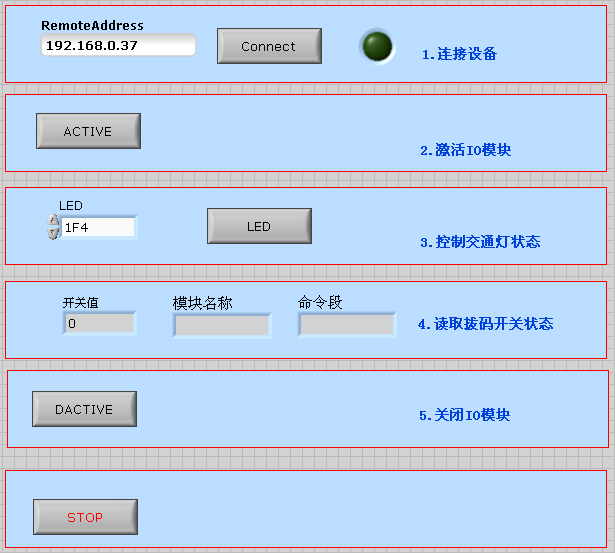

在前面板放置如下图14的控件对象。
图14
3、编写程序框图
（1）网络连接程序块

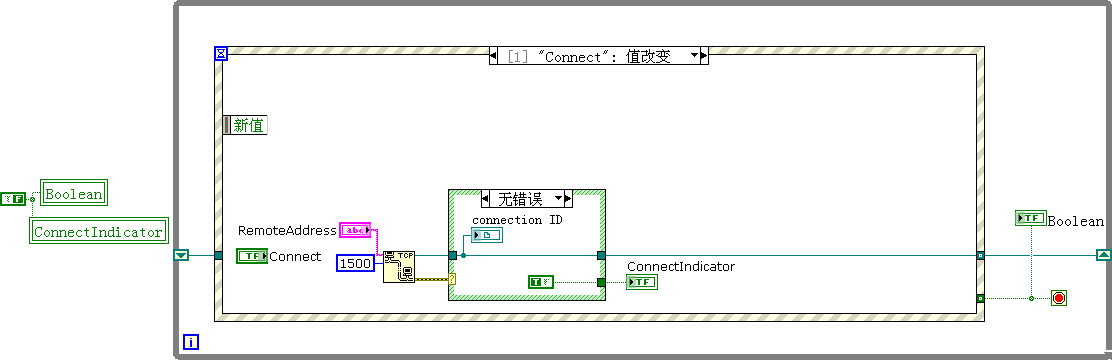

网络连接程序块包括了初始化和网络通信处理两个部分，这部分的程序如下图15所示。
图15
（2）停止程序

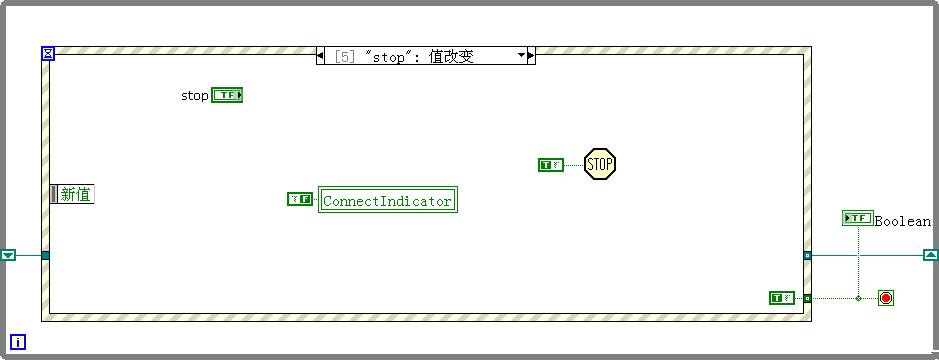

停止程序通过用户点击STOP控件来终止VI程序的运行，如图16。
图16
（2）读写IO程序块

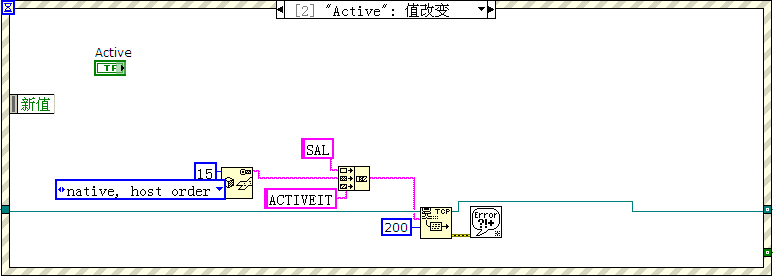

这部分由读IO和写IO两个部分构成。写IO由一个简单的事件结构构成，根据事件选择的不同处理不同的事务。当选择是ACTIVE激活IO模块时，程序处理“Active”事务，如图17。
图17

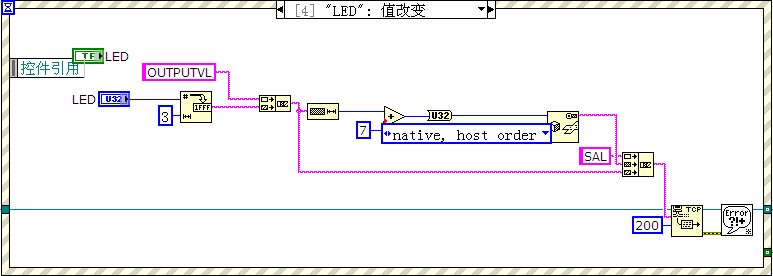

当选择是LED写IO时，程序处理“LED”事务，如图18。
图18

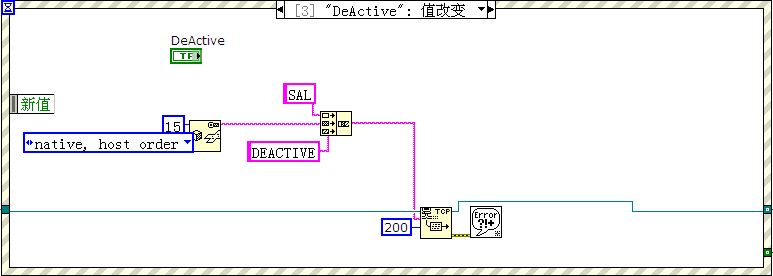

当选择是DACTIVE关闭IO模块时，程序处理“DeActive”事务，如图19。
图19

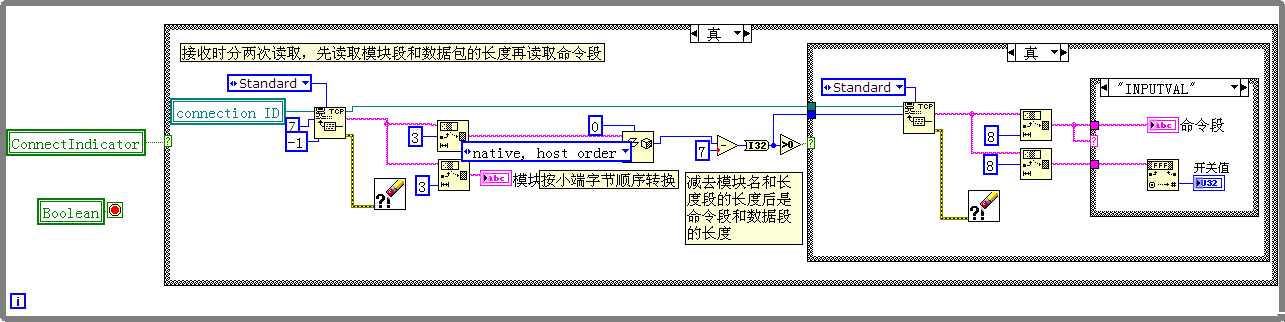

读IO程序，如图20所示。
图20
4、连机调试
打开实验箱电源，等待系统启动，启动界面如下图21所示。同时从图中可以得出，实验箱IP为192.168.0.197。
图21
选择系统设置，可在“系统设置页”进行本机IP查看与设置，然后保存IP设置并重启，以确保PC机与实验箱在同一个网段。如下图22。
图22

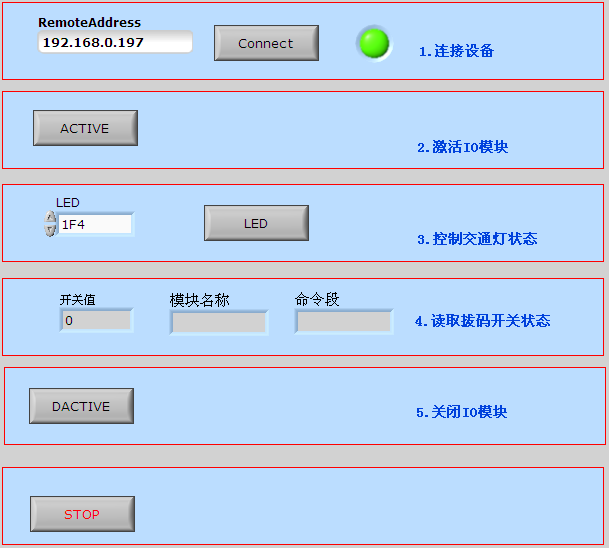

在PC端填写好实验箱IP（即192.168.0.197），运行VI程序，然后点击Connect按钮，连接成功后，面板状态应有相应变化。如下图23所示。
图23
点击ACTIVE激活IO模块，出现下图24所示界面。拨动实验箱右下侧的拨码开关，在“4.读取拨码开关状态”的对话框中会出现相应的变化。
图24
在“LED”中写入一个12位十六进制数，比如FFF，如图25所示，然后点击LED按钮，实验箱右侧的12个LED灯全部熄灭。在“LED”中写入不同的十六进制数，12个LED灯会出现相应的变化。
图25
