交换机划分Vlan配置实验
一、实验目标
l 理解虚拟LAN(VLAN)基本配置；
l 掌握一般交换机按端口划分VLAN的配置方法；
l 掌握Tag VLAN配置方法。
二、实验背景
l 某一公司内财务部、销售部的PC通过2台交换机实现通信；要求财务部和销售部的PC可以互通，但为了数据安全起见，销售部和财务部需要进行互相隔离，现要在交换机上做适当配置来实现这一目标。
三、技术原理
l VLAN是指在一个物理网段内。进行逻辑的划分，划分成若干个虚拟局域网，VLAN做大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。
l Port VLAN是实现VLAN的方式之一，它利用交换机的端口进行VALN的划分，一个端口只能属于一个VLAN。
l Tag VLAN是基于交换机端口的一种类型，主要用于是交换机的相同Vlan内的主机之间可以直接访问，同时对不同Vlan的主机进行隔离。Tag VLAN遵循IEEE802.1Q协议的标准，在使用配置了Tag VLAN的端口进行数据传输时，需要在数据帧内添加4个字节的8021.Q标签信息，用于标示该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进行准确的过滤。
四、实验环境与设备

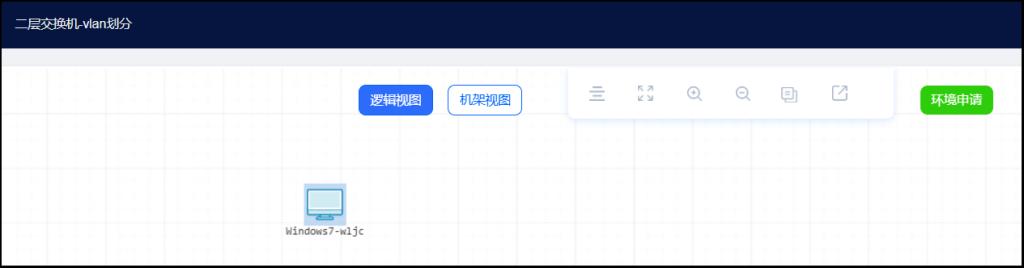

PC机；虚拟仿真环境如图1所示。
图1
五、实验内容

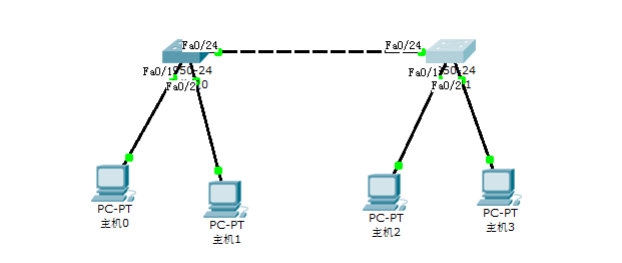

1.，搭建拓扑如图2所示，配置PC机参数。
图2
PC1
 IP:   192.168.1.2
 Submark: 255.255.255.0
 Gateway: 192.168.1.1
PC2
 IP:   192.168.1.3
 Submark: 255.255.255.0
 Gateway: 192.168.1.1
PC3
 IP:   192.168.1.4
 Submark: 255.255.255.0
 Gateway: 192.168.1.1
PC4
 IP:   192.168.1.5
 Submark: 255.255.255.0
 Gateway: 192.168.1.1

Switch1
 en
 conf t
 vlan 2
 exit
 vlan 3
 exit
 inter fa 0/1
 switch access vlan 2
 exit
 inter fa 0/2
 switch access vlan 3
 exit
 inter fa 0/24
 switch mode trunk
 end
 show vlan
VLAN结果如图3所示。
图3
Switch2
 en
 conf t
 vlan 2
 exit
 vlan 3
 exit
 int fa 0/1
 switch access vlan 2
 exit
 int fa 0/2
 switch access vlan 3
 exit
 int fa 0/24
 switch mode trunk
 end
 show vlan

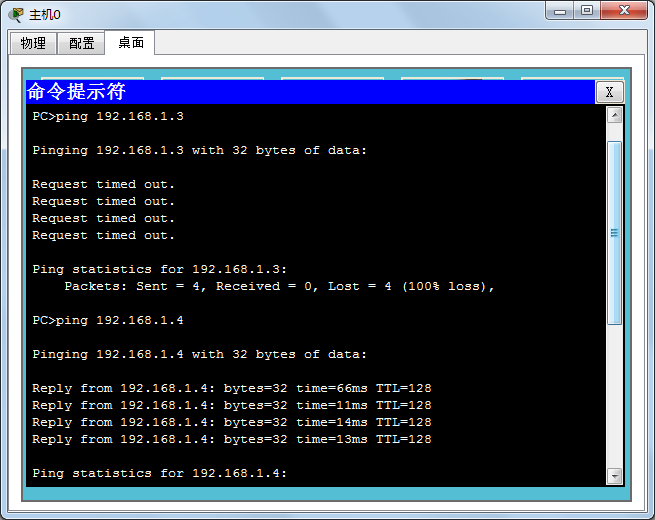

2.连通性测试，如图4所示。
PC1 ping PC2 timeout
PC1 ping PC3 Reply
图4
