触发器
一、实验目的
1、掌握基本RS、JK、T和D触发器的逻辑功能。
2、掌握集成触发器的功能和使用方法。
3、熟悉触发器之间相互转换的方法
二、实验内容
触发器是能够存储1位二进制码的逻辑电路，它有两个互补输出端，其输出状态不仅与输入有关，而且还与原先的输出状态有关。触发器有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存储器件，是构成各种时序电路的最基本逻辑单元。

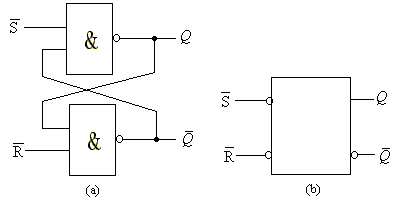

1. 基本RS触发器
图1
2、JK触发器
在输入信号为双端的情况下，JK触发器是功能完善、使用灵活和通用性较强的一种触发器。本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。引脚逻辑图如图4-2所示；JK触发器的状态方程为：
图2
3、T触发器
在JK触发器的状态方程中，令J=K=T则变换为：
这就是T触发器的特性方程。由上式有：
当T=1时，
当T=0时，
即当T=1时，为翻转状态；当T=0时，为保持状态。
4、D触发器
在输入信号为单端的情况下，D触发器用起来更为方便，其状态方程为：
Qn+1=D
图3
5、触发器之间的相互转换
在集成触发器的产品中，每一种触发器都有自己固定的逻辑功能。但是可以利用转换的方法获得具有其它功能的触发器。例如将JK触发器的J、K两端接在一起，并认它为T端，就得到所需的T触发器。

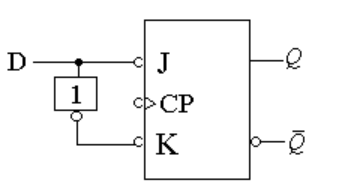

JK触发器也可以转换成为D触发器，如图4-4所示。
图4
三、实验设备
1、用基本与非门设计一个基本RS触发器 ，测试并记录逻辑功能
用两个与非门组成基本RS触发器，输入端—
、
接逻辑电平输出插孔（拨位开关输出端），输出端
和
接逻辑电平显示输入插孔（发光二极管输入端），测试它的逻辑功能并画出真值表将实验结果填入表内。
2、用或非门设计一个基本RS触发器，测试并记录逻辑功能。
将两个与非门换成两个或非门，要求同上，测试它的逻辑功能并画出真值表将实验结果填入表内。
2、测试JK触发器74LS112的逻辑功能
测试JK触发器的复位、置位功能
任取一个JK触发器，
、
、J、K端接逻辑电平输出插孔，CP接单次脉冲源，输出端
和
接逻辑电平显示输入插孔。要求改变
、
（J、K和CP处于任意状态），并在
=0（
=1）或
=0（
=1）作用期间任意改变J、K和CP的状态，观察
和
的状态，自拟表格并记录之。
（2）测试JK触发器的逻辑功能
不断改变J、K和CP的状态，观察
和
的状态变化，观察触发器状态更新是否发生在CP的下降沿，记录之。
（3）将JK触发器的J、K端连在一起，构成T触发器
在CP端输入1Hz连续脉冲，观察
端的变化，用双踪示波器观察CP、Q和Q的波形，注意相位关系，描绘。
（4）JK触发器转换成D触发器
按图连线，方法与步骤同上，测试D触发器的逻辑功能并画出真值表将实验结果填入表内

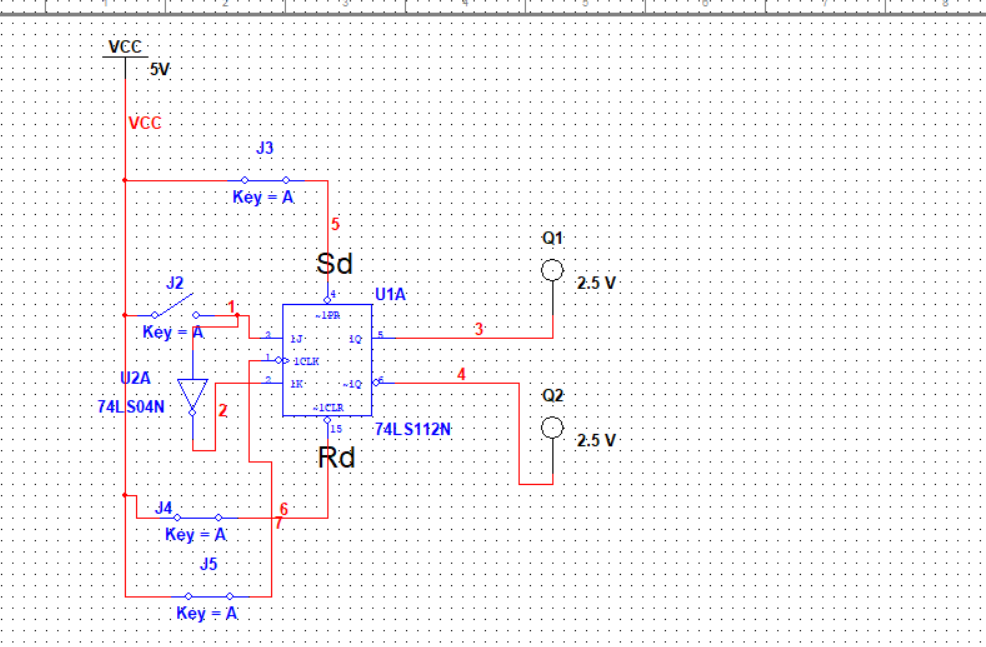

1、D触发器
图5

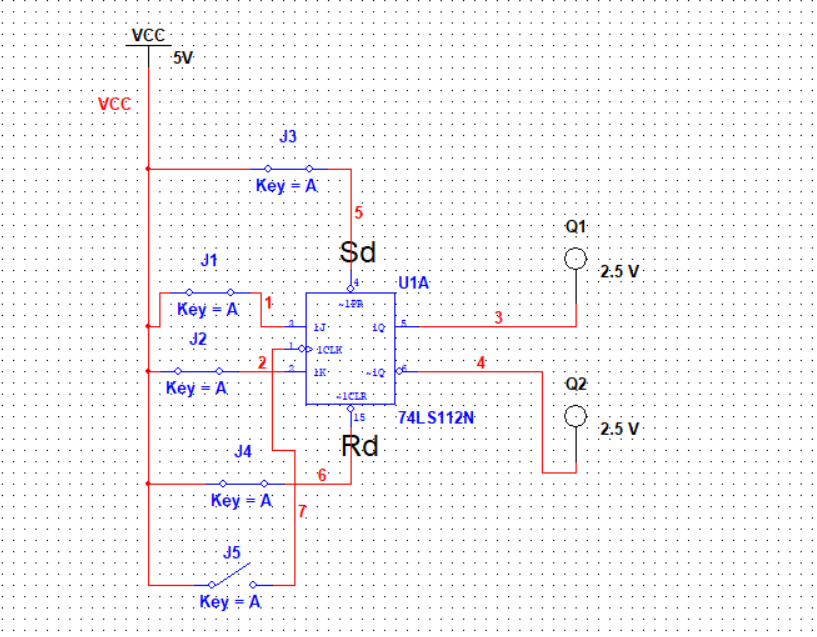

2、jk触发器
图6
图7

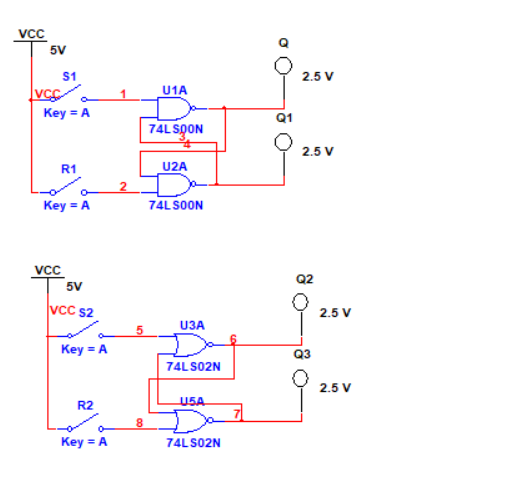

3、RS触发器
图8

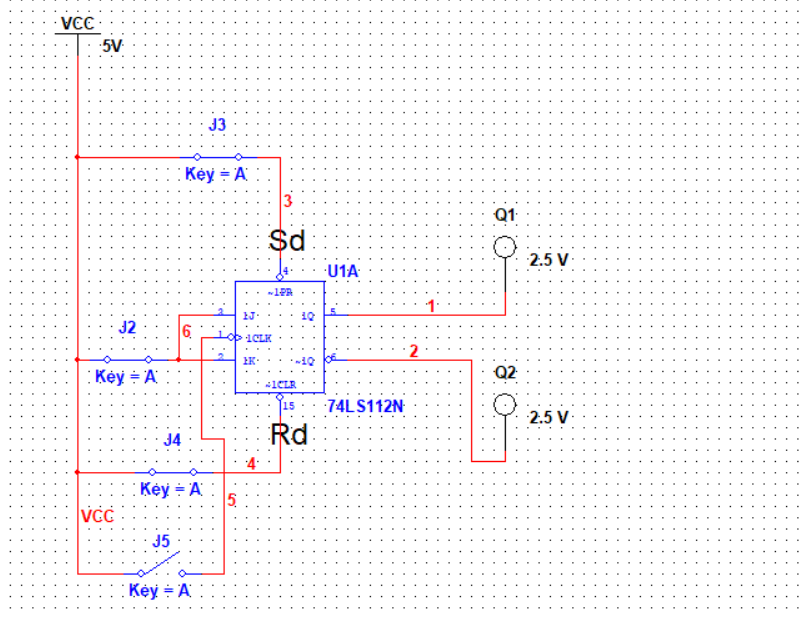

4、T触发器
图9
四、实验设备
一台安装Multisim的PC机。
