一、实验目的
1、掌握有限状态机的设计方法和注意事项；
2、基于Verilog HDL语言应用状态机设计完成一个序列检测模块的设计。
二、实验内容
基于Verilog HDL语言应用状态机设计完成一个序列检测模块的设计。
三、实验原理
时序逻辑电路的设计核心在于如何在时钟控制下完成多种状态变化，由数字电路的知识可知，时序电路的变化会遵循状态转换图，把状态转换图变为代码模块就可以编写成有限状态机，所以要把时序电路设计得清楚明白，有限状态机的设计是一个基本功。
有限状态机适合设计程序复杂但具有一定规律的逻辑结构，有限状态机也常被缩写为FSM（Finite State Machine）。在使用有限状态机进行电路设计时，设计者要先根据所设计的电路情况画好状态转换图，确认每个状态的输入/输出转换关系，然后依照状态机来编写代码。

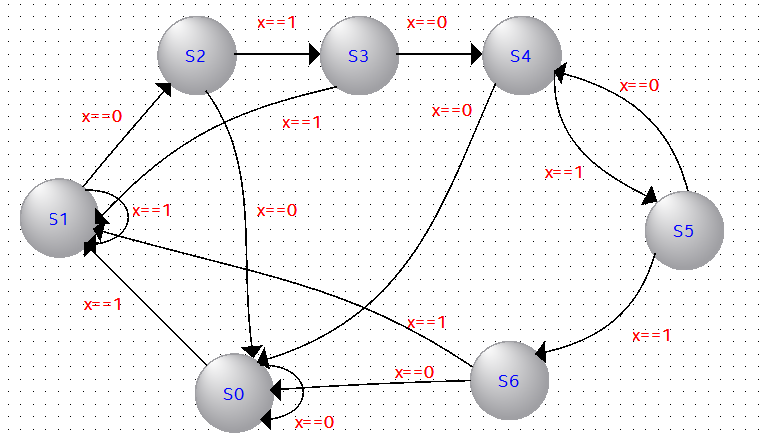

本实验应用状态机设计完成一个序列检测模块。在通信过程中，经常需要检测某段固定的信号值，作为通信的某种状态标志，例如检测一个串行输入信号，当检测到输入信号出现“101011”时，输出一个触发信号，表示检测到了序列信号。参考状态转换图如下所示。
四、实验设备与器件
安装QuartusII软件的PC机
五、实验步骤
1、设计编写功能模块
File→New →Verilog HDL file→输入编写好的程序→另存为→选择存储路径(注意路径不要含有中文)
图1 File→New →Verilog HDL file建立新程序编写文件

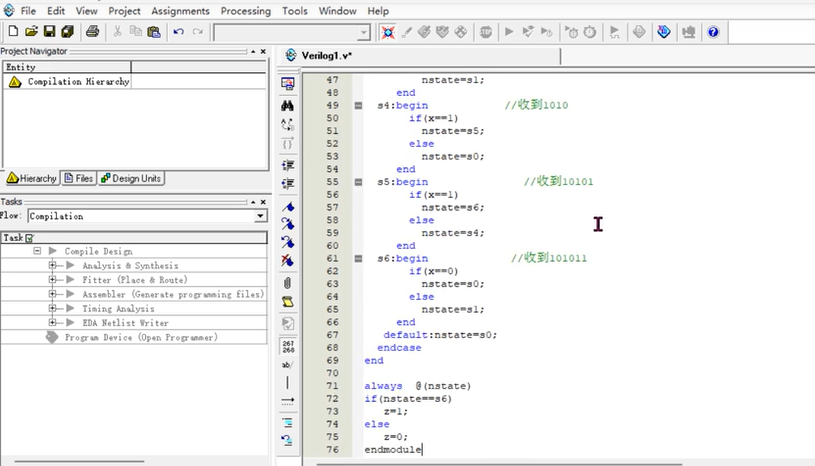

图2 输入编写好的程序

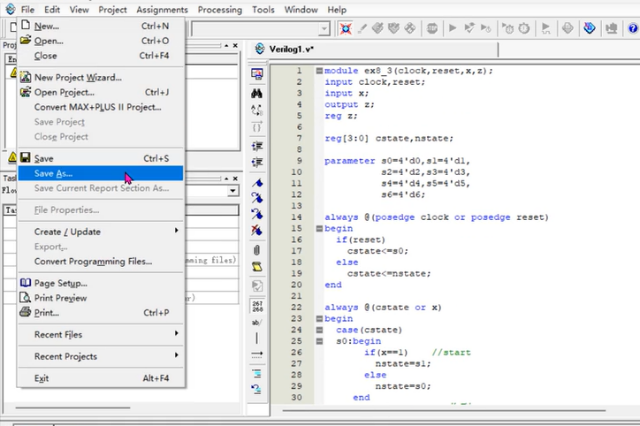

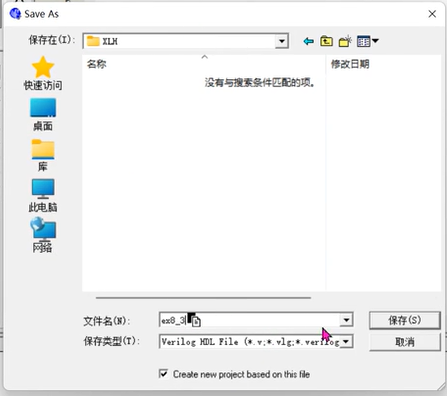

图3 另存为→选择存储路径(注意路径不要含有中文，文件名一定要与模块名一致)
参考程序：
module ex8_3(clock,reset,x,z);
input clock,reset;
input x;
output z;
reg z;
reg[3:0] cstate,nstate;
parameter s0=4'd0,s1=4'd1,
s2=4'd2,s3=4'd3,
s4=4'd4,s5=4'd5,
s6=4'd6;
always @(posedge clock or posedge reset)
begin
if(reset)
cstate<=s0;
else
cstate<=nstate;
end
always @(cstate or x)
begin
case(cstate)
s0:begin
if(x==1) //start
nstate=s1;
else
nstate=s0;
end
s1:begin //收到1
if(x==0)
nstate=s2;
else
nstate=s1;
end
s2:begin //收到10
if(x==1)
nstate=s3;
else
nstate=s0;
end
s3:begin //收到101
if(x==0)
nstate=s4;
else
nstate=s1;
end
s4:begin //收到1010
if(x==1)
nstate=s5;
else
nstate=s0;
end
s5:begin //收到10101
if(x==1)
nstate=s6;
else
nstate=s4;
end
s6:begin //收到101011
if(x==0)
nstate=s0;
else
nstate=s1;
end
default:nstate=s0;
endcase
end
always @(nstate)
if(nstate==s6)
z=1;
else
z=0;
endmodule
2、建工程文件
保存后弹出对话框”Do you want to create a new project with this file” →点击“是”→Next→设置路径、项目及顶层模块名称→Next→在弹出的对话框中单击File栏后的按钮，将编写好的Verilog程序加入此工程→Next→选择目标芯片（例：CycloneⅢ系列→Ep3C55F4884C8）→Next→EDA工具设置窗口→Next→finish
图4 建立本设计项目工程文件→next项目工程信息→next

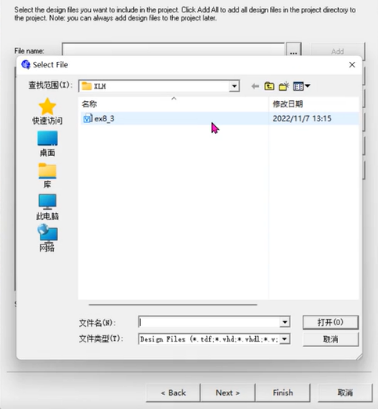

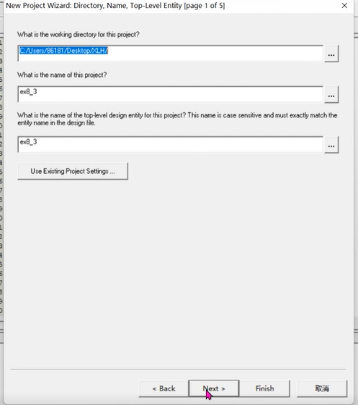

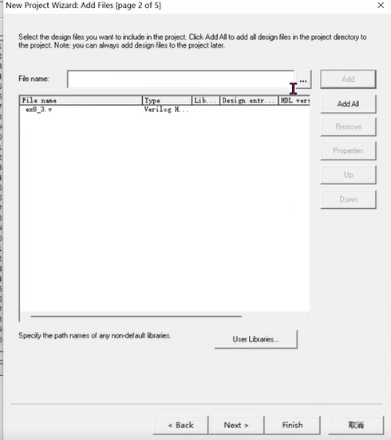

图5 设置路径、项目及顶层模块名称→Next 图6 单击File栏后的…按钮，添加Verilog程序→Next

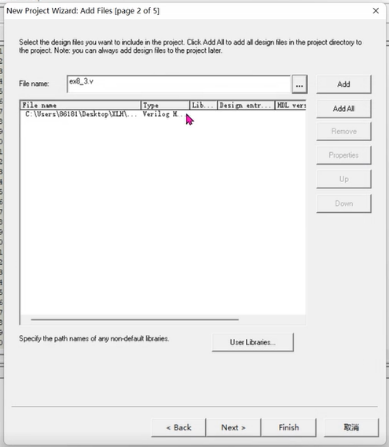

图7 点击add按键将add.v文件添加入下面对话框中→Next
图8 选择目标芯片→Next→EDA工具设置窗口→Next→finish
3、编译验证（验证程序编写是否有错误）
图9 点击编译按键进行编译
4、功能仿真File→New →vector waveform file→保存
图10 点击File→New →vector waveform file→保存，建立波形仿真文件

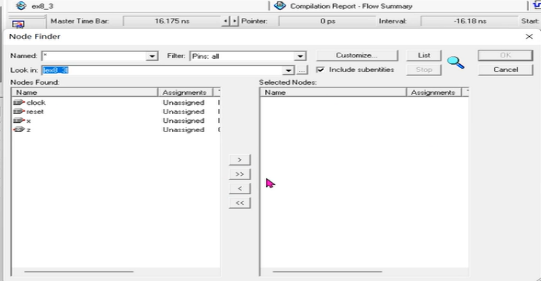

图11 双击Name下方空白处弹出Insert Node or Bus对话框，点击Node Finder…

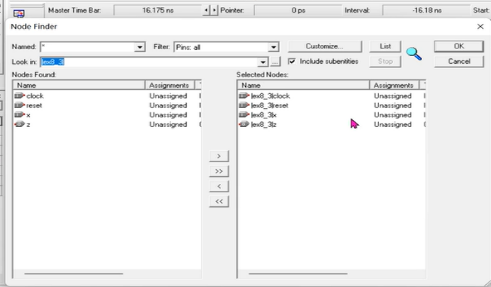

图12 点击List加载模块输入输出引脚→OK

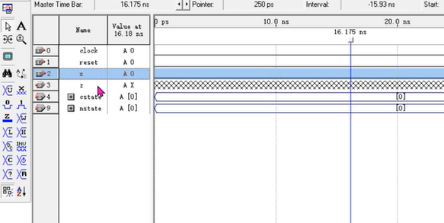

图13 点击OK→添加输入信号信息
5、添加输入信号信息

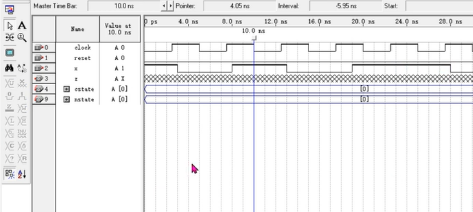

图14 点击左侧工具栏添加输入信号信息
图15 点击Assignments→Settings…→将Timing改成Functional
图15 点击Processing→Generate Functional Simulation Netlist→网表文件生成成功
图16 点击波形仿真按钮进行仿真
6、产生功能波形（参考波形如下）
